Epox KL133M (VIA KL133) vs Shuttle MS21 (SIS730S)
autor: NetCop

    7. Zintegrowane karty graficzne

   Płyta Epox KL133M posiada zintegrowaną kartę S3 Savage 4. O wydajności 3D już się przekonaliśmy. Co jeszcze potrafi ta karta ?

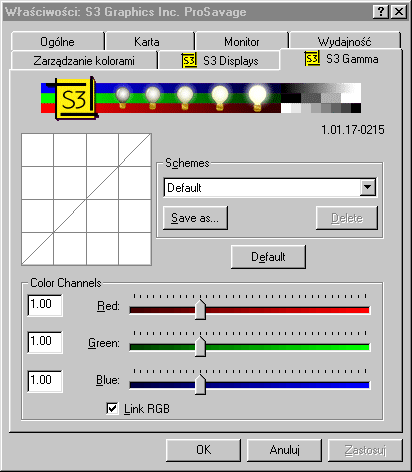

Karta korzysta z pamięci RAM. W BIOS'ie mamy możliwość przydzielenia jej 8, 16 lub 32MB. Przydzieliłem 32MB. Ustawienia sterowników są dość ubogie.

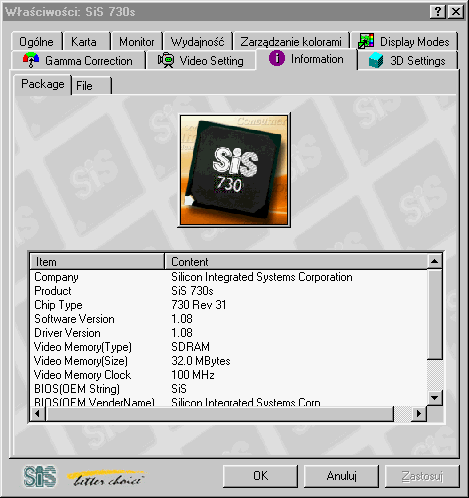

W przypadku płyty Shuttle MS21, mamy możliwość przydzielenia 8, 16, 32 lub 64MB dla karty graficznej. Ja wybrałem 32MB. Konfiguracja sterowników jest już dużo bogatsza niż dla układu KL133.

Ponieważ w obu przypadkach instrukcja milczy na temat użytego RAMDAC'a postanowiłem doświadczalnie sprawdzić ile można na tych kartach wyciągnąć.

    8. Overclocking.

Obie płyty nie posiadają możliwości zmiany mnożnika i napięcia procesora. W obu jest jedynie możliwość zmiany magistrali.
W Epoxie rozwiązano to w ten sposób, że po ustawieniu zworki na 100Mhz mamy do dyspozycji magistralę od 100 do 120Mhz (skokowo), a po przestawieniu zworki na 133Mhz dostajemy od 124 do 166Mhz, również skokowo.

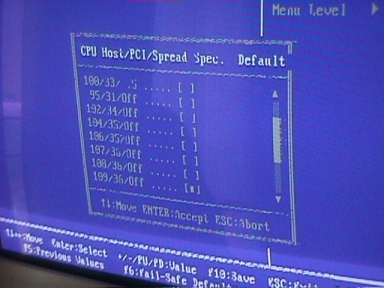

Shuttle oferuje zmianę magistrali z BIOS'u i możemy ustawić 100,103,105,110,112 i 133Mhz.
Obie płyty oferują asynchroniczne taktowanie pamięci (100Mhz procesor, 133Mhz pamięć).

Zworka na Epoxie

Oto co działo się podczas próby lepszego podkręcania na Epoxie.

Obraz poszarpany. Brakuje czcionek. Prawdopodobnie zintegrowana karta graficzna nie toleruje magistrali PCI powyżej 33Mhz.

Obie płyty mają sporo miejsca wokół gniazda Socket A.

Epox po lewej i Shuttle po prawej.
