M2N32 WS PRO BIOS

---

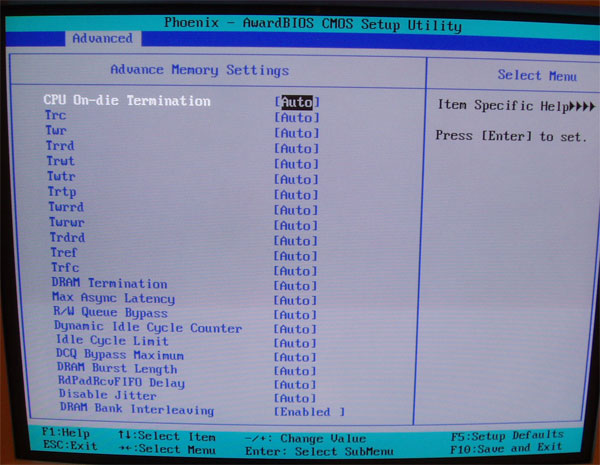

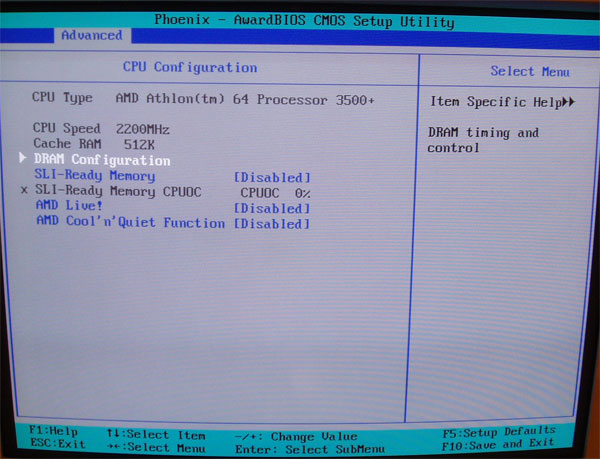

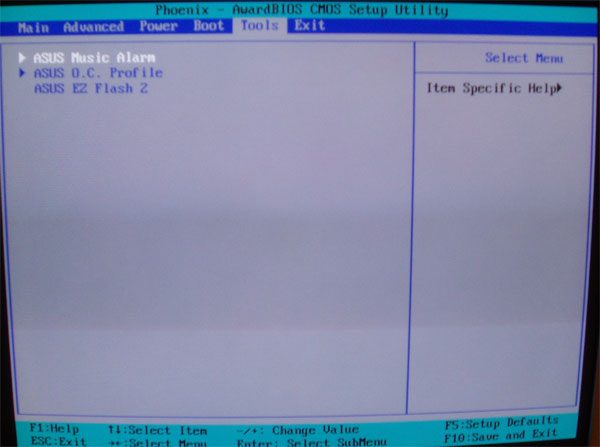

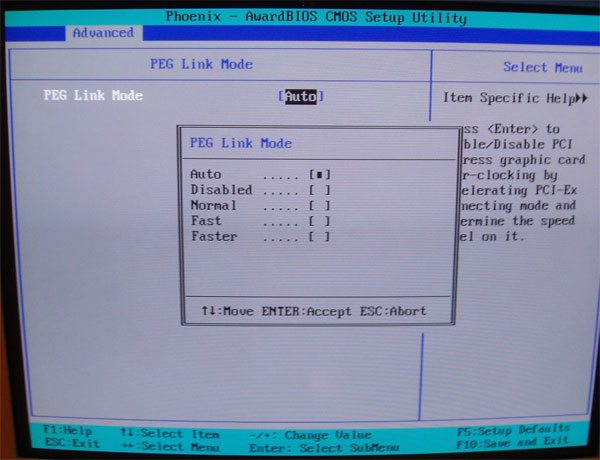

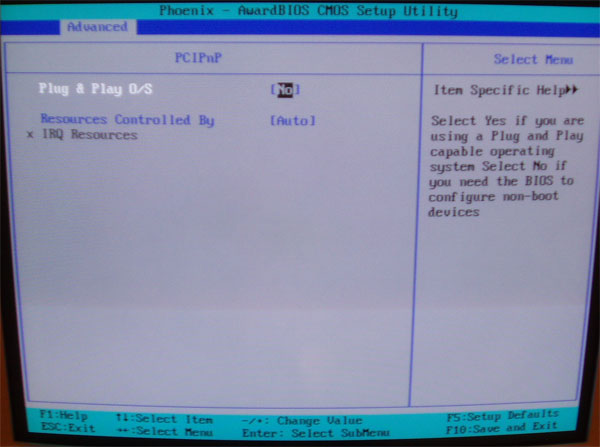

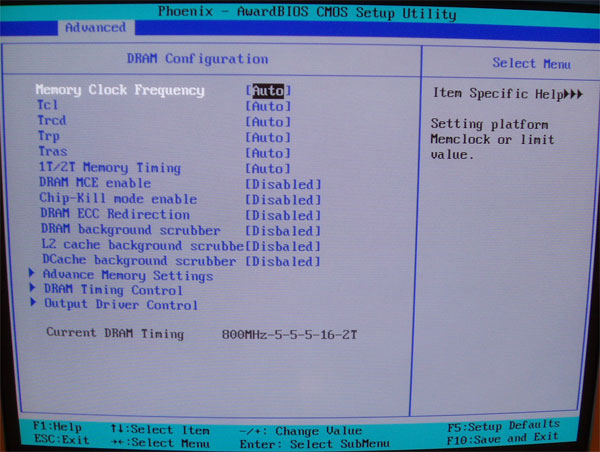

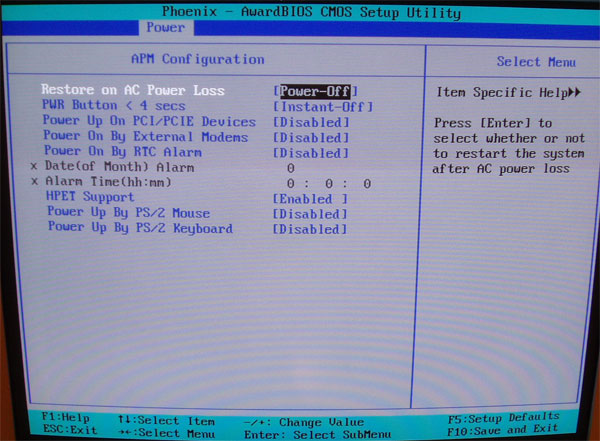

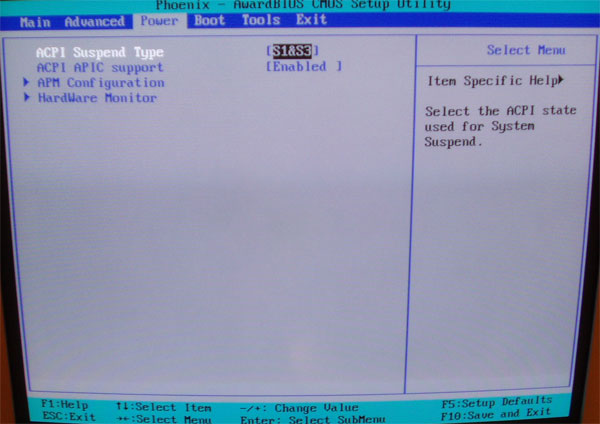

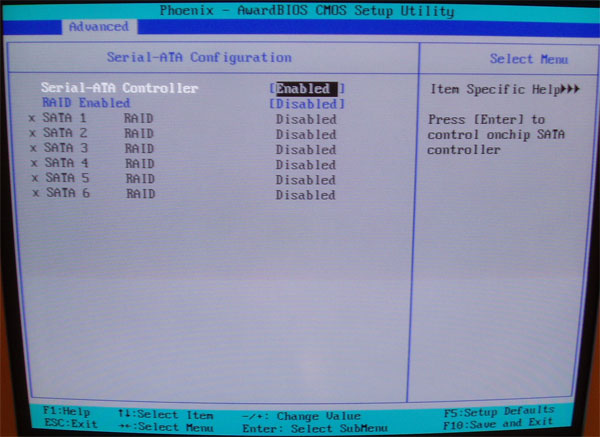

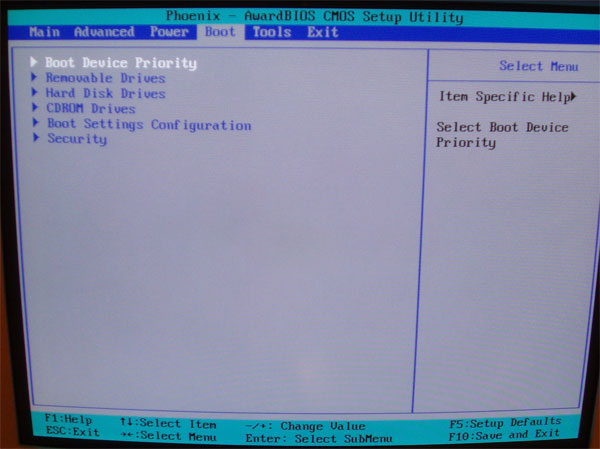

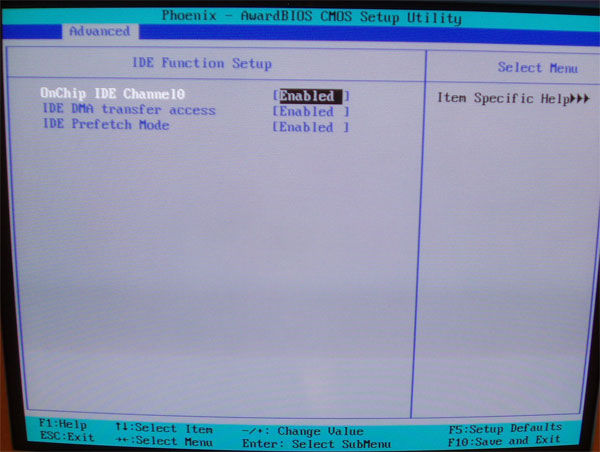

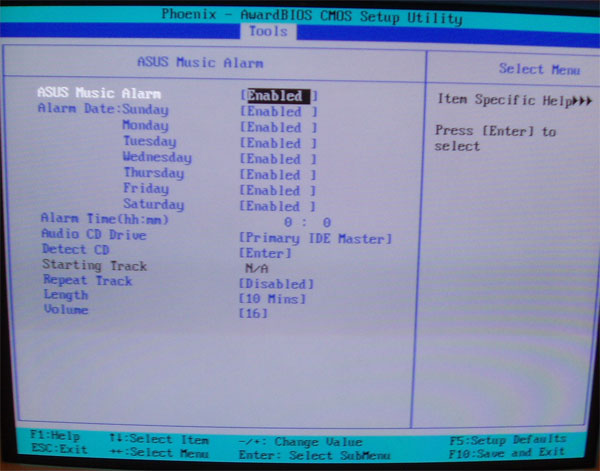

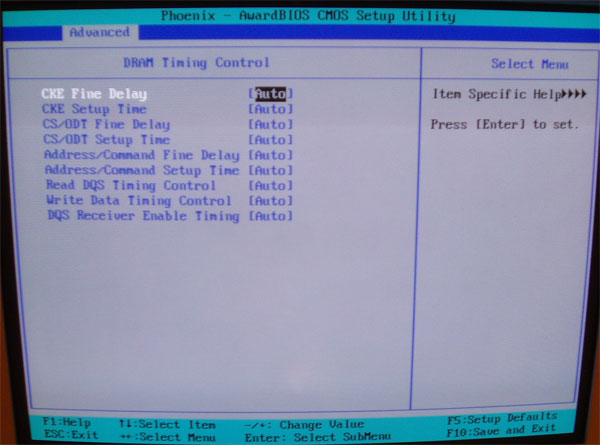

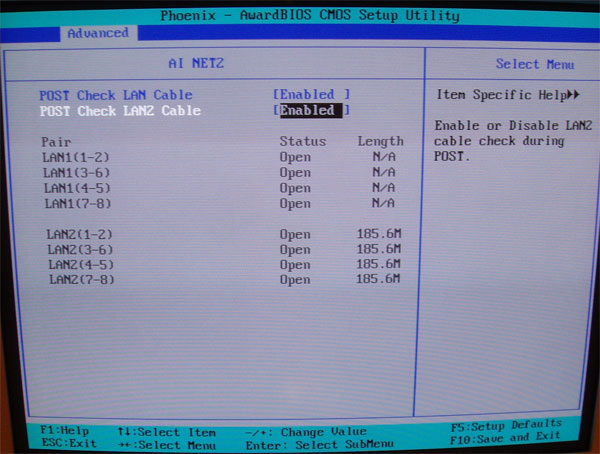

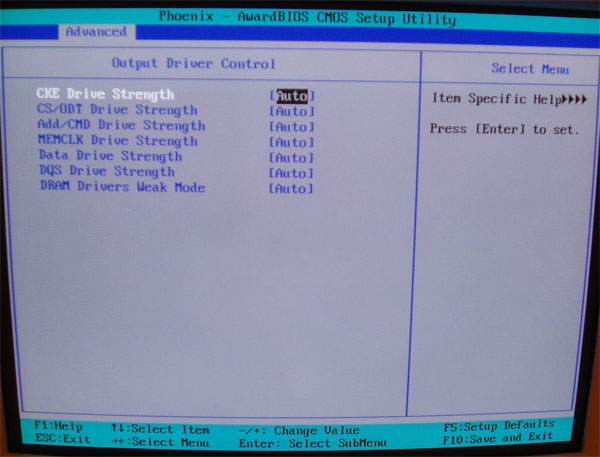

Platforma M2N32 WS PRO podobnie jak M2 Crosshair wyposażona została w BIOS Phoenix-Award. Poza nieco innym rozplanowaniem zakładek nie różni się on w znaczący sposób pod względem możliwości. Rozbudowane ustawienia napięć, mnożników HT , częstotliwości HTT, obsługa technologii EPP, EzFlash oraz profile OC – wszystko to znajdziemy w BIOS M2N32 WS PRO. Poniżej zdjęcia ekranu zakładek oraz mapa najważniejszych funkcji OC.

Kliknij, aby powiększyć.

Mapa najważniejszych funkcji OC


Zakładka: JumperFree Configuration

CPU frequency

• Od 200MHz do 400MHz - krok 1MHz

PCIE x16 1&2 clock

• Do 200MHz w górę - krok 1MHz

DDR2 voltage control

• Od 1.8V do 2.5V - krok 0.025V

CPU multipler

• Od 5x w górę (zależne od maksymalnego mnożnika procesora)

CPU voltage

• Od 0.8V do 1.525V (plus "Ultra High" 1.55V) - krok 0.025

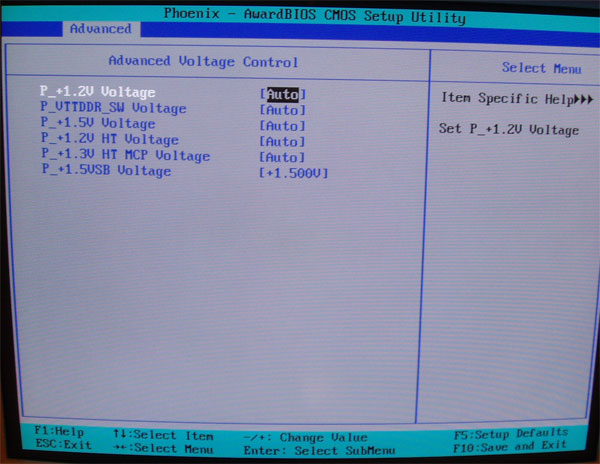

Zakładka: Advenced Voltage Control

+1.2V HT voltage

• Od 1,250V do 1,425V - krok 0.025V

+1.3V HT MCP voltage

• Od 1,3V do 1.5V - krok 0,025V

+1.5V SB voltage

• Od 1,5V do 1.7V - krok 0,1V

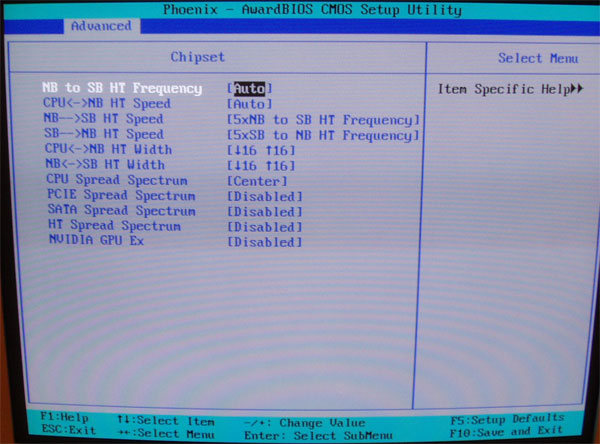

Zakładka: Chipset

NB to SB HT frequency

• Od 200MHz do 400MHz - krok 1Mhz

CPU <-> NB HT speed

• Od 1x do 5x

NB -> SB HT speed

• Od 1x do 5x

SB -> NB HT speed

• Od 1x do 5x

CPU <-> NB HT width

• 8 8, 16 16

NB <-> SB HT width

• 4 4, 8 8, 16 16
