Rzut okiem: Foxconn/Winfast N570SM2AA

Strona 1 - Wstęp

Platformę testową sponsorują:

Wstęp

---

Dawno już minęły czasy, że za płytę główną wspierającą technologie SLI czy Crossfire trzeba było płacić majątek. Obecnie za całkiem rozsądne pieniądze zapaleni gracze mogą nabyć platformę umożliwiającą wpięcie dwóch kart graficznych. Jednym z takich urządzeń jest Foxconn/Winfast N570SM2AA - płyta wykorzystująca SLI. W dzisiejszej recenzji przyglądniemy się jej bliżej.

Platforma działa w oparciu o dobrze znany chipset NFORCE570SLI. Z jego możliwościami mogliście się zapoznać w jednej z poprzednich recenzji płyt AM2. Tekst pod tym adresem.



Foxconn/Winfast N570SM2AA

Płyta zapakowana jest w dosyć spore kartonowe pudło. Patrząc na jego górna pokrywę nie dowiemy się zbyt wiele o samym produkcje. Znajduje się tu jedynie informacja o modelu, zgodności z normami RoHS oraz „znaczek” Microsoft Windows.

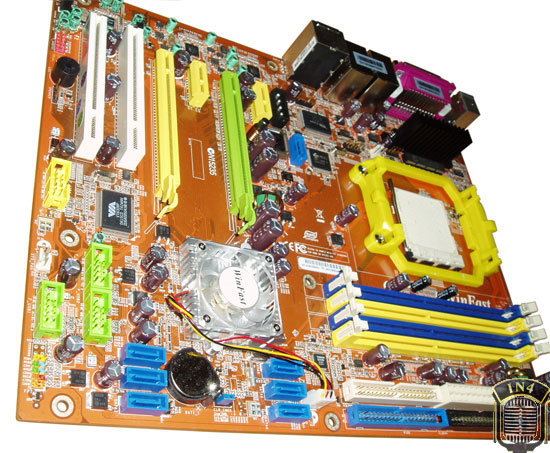

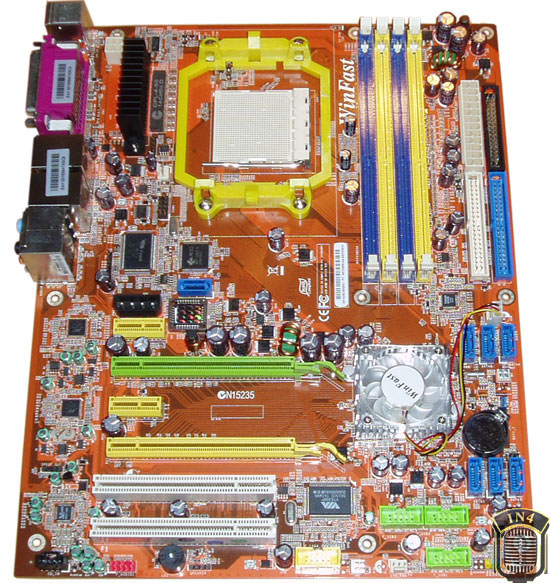

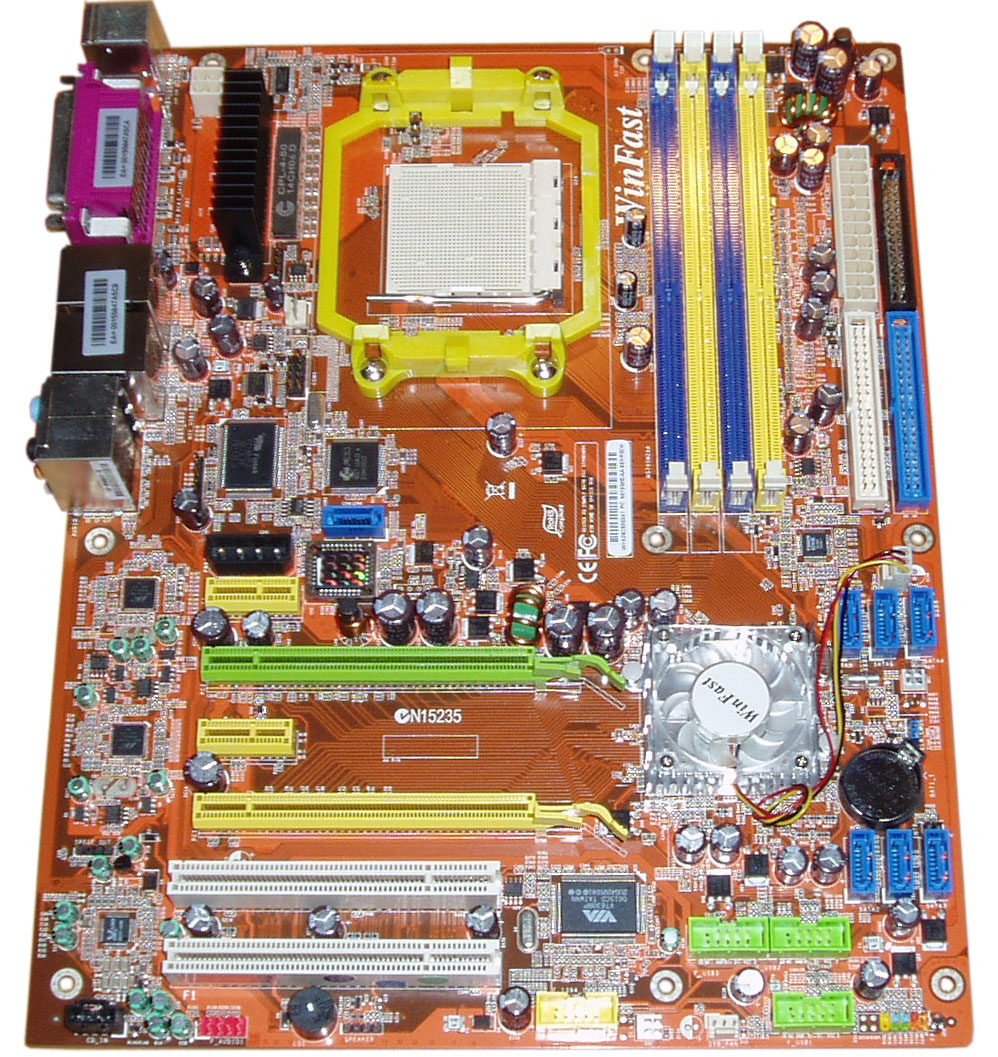

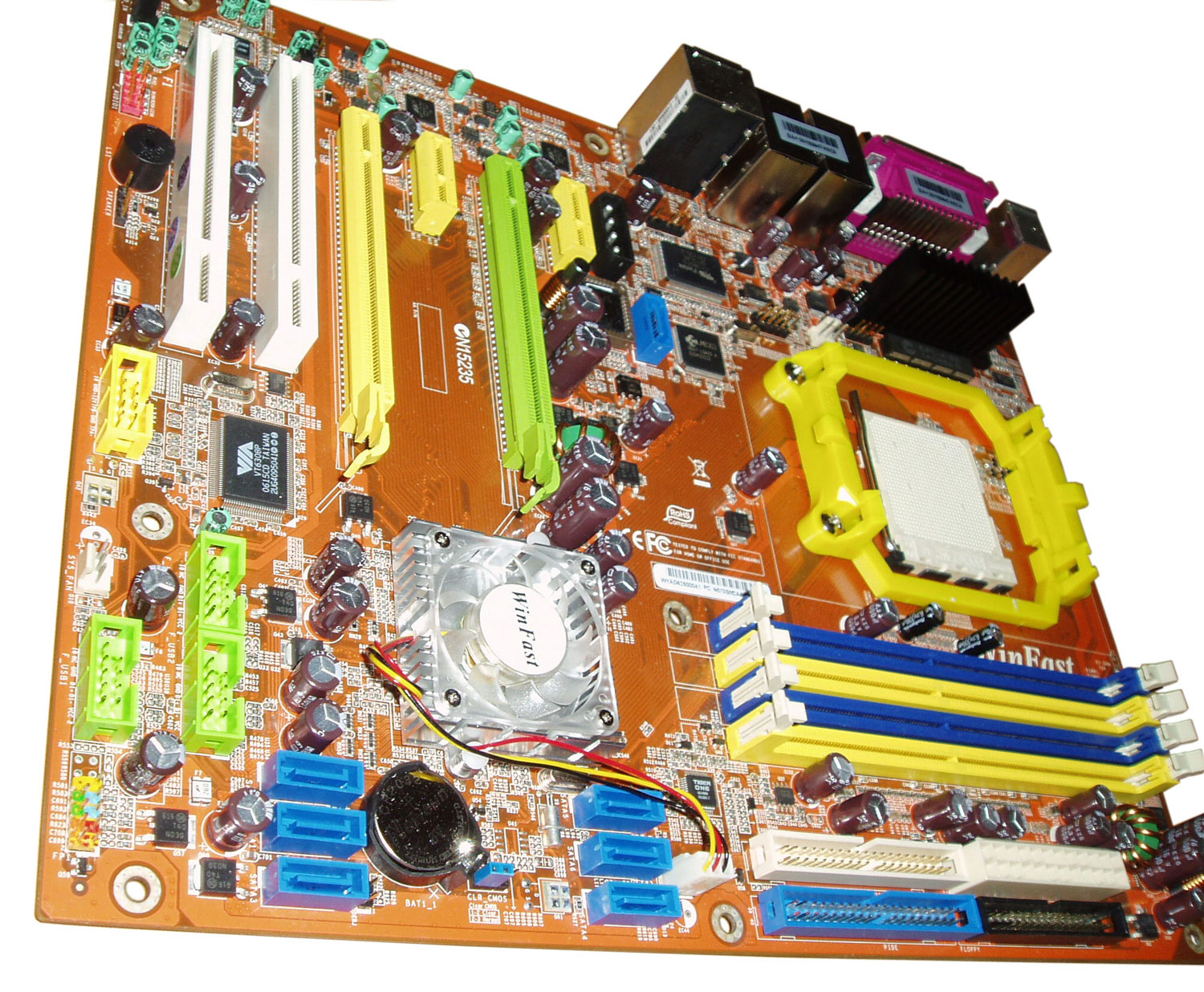

Projekt laminatu jest dobry. Nie będziemy mieli żadnych problemów z instalacją płyty w obudowie oraz podłączeniem do niej elementów naszego zestawu. Wszystkie złącza zostały umieszczone prawidłowo, zgodne z panującym trendem, przy krawędzi laminatu. Co ciekawe znajdziemy tu aż dwa porty IDE (kontroler zewnętrzny) co z pewnością ucieszy posiadaczy dysków i napędów wyposażonych w stary interfejs. Ponadto producent nie zapomniał o dużej ilości slotów SATAII. Zainstalowano ich łącznie osiem, z czego jeden zgodny ze specyfikacją eSATA (umieszczony na panelu tylnym). Oczywiście płyta oferuje również funkcjonalność RAID w konfiguracji 0, 1, 0+1, 5 oraz JBOD oraz układ dźwiękowy 7.1 (Realtek ALC882H ). Dziwi natomiast fakt, że dokładnie na jej środku zainstalowano jeden port SATAII. Osobiście nie potrafiłbym znaleźć dla niego zastosowania.

Kliknij, aby powiększyć

Kliknij, aby powiększyć

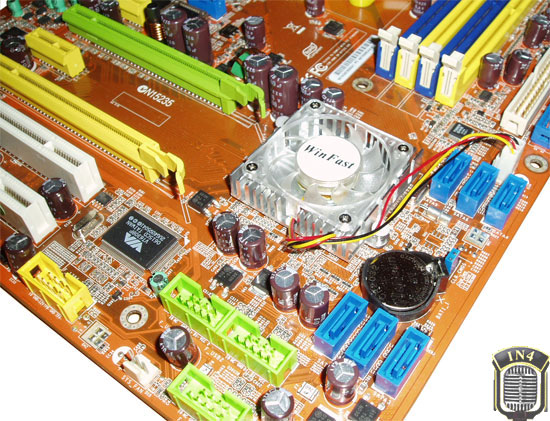

Chipset chłodzony jest przez niewielki wentylator. Nie jest on głośny, jednak osobą z nadwrażliwym słuchem, które cisze stawiają ponad wszystko, z pewnością zajdzie pod skórę. Na laminacie znajdziemy jednak dwa otwory umożliwiające montaż pasywnego radiatora.

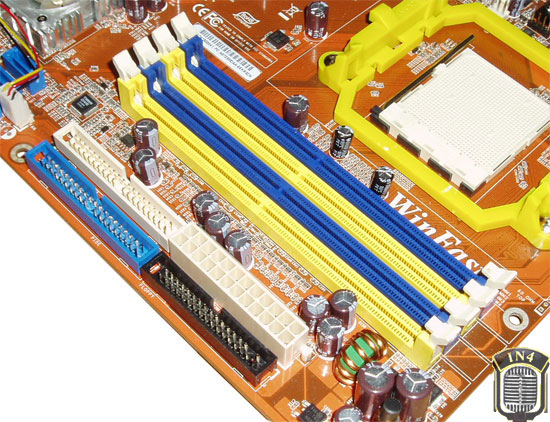

Platforma wyposażona została w cztery sloty DDR2. Łącznie możemy w nich obsadzić 8GB pamięci. Tuż pod nimi widoczne gniazdo zasilania ATX, dwa porty IDE oraz jeden FDD. Umieszczenie ich przy krawędzi znacznie ułatwia instalację przewodów oraz ogranicza ich plątaninę w obudowie.

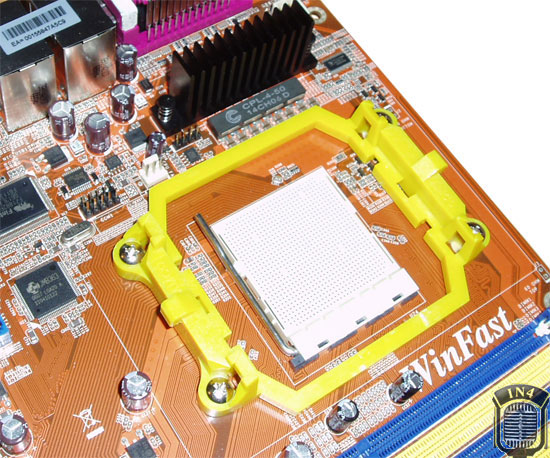

Wokół koszyka procesora pozostawiono sporo wolnego miejsca. Z pewnością docenimy je w momencie kiedy będziemy chcieli zainstalować jeden z pokaźnych radiatorów Scythe czy Noctua, których na rynku nie brak. Ponadto producent zaopatrzył blok zasilania CPU w niewielki bogato-żebrowany radiator (widoczny na zdjęciu po lewej stronie podstawki).

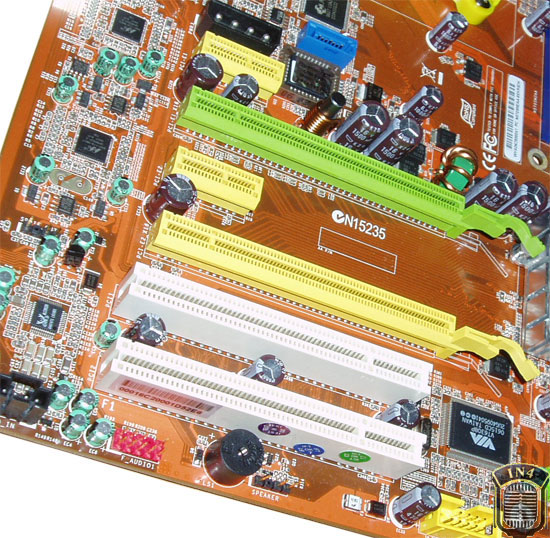

Jak wspominałem wcześniej, produkt firmy Foxconn, dzięki zastosowaniu chipsetu z serii „nForce 570”, obsługuje technologię SLI. Z tego też powodu, na laminacie umieszczono aż dwa sloty PCIE x16 (po zainstalowaniu dwóch kart zwalniają one do x8 – ma to jednak niezauważalny wpływ na wydajność ogólną). Ponadto płyta posiada dwa sloty PCI oraz dwa PCIEx1. Tuż nad nimi zamontowano dodatkowy wtyk zasilający MOLEX, niezbędny gdy instalujemy prądożerne GPU.

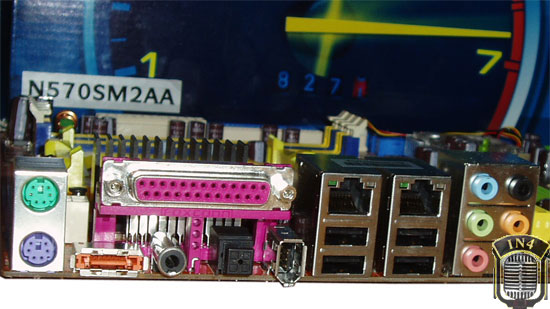

Panel tylni wyposażony został w: 2xPS/2 dla myszy i klawiatury, eSATA x1, S/PDIF optyczne oraz koncentryczne, 1xIEE1394a, 4xUSB2.0, 2xLAN oraz wyjścia dźwięku 7.1 (6 x jack).


Akcesoria

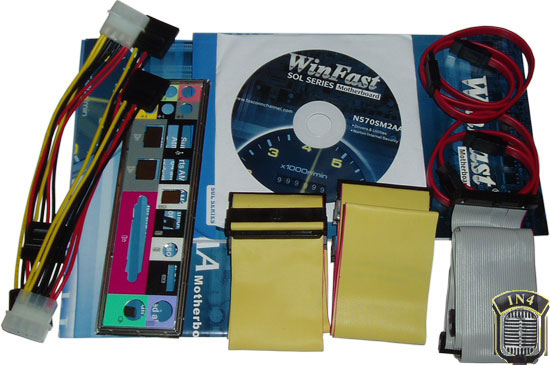

Wraz z płytą otrzymujemy całkiem pokaźny zestaw akcesoriów. Wśród nich: dwie przelotki MOLEX->2xSATA, dwie taśmy SATA, dwie taśmy IDE, jedną FDD, zaślepkę instrukcję montażu oraz płytę CD z niezbędnymi sterownikami.
