Rzut okiem: Foxconn/Winfast N570SM2AA

Strona 2 - BIOS i OC

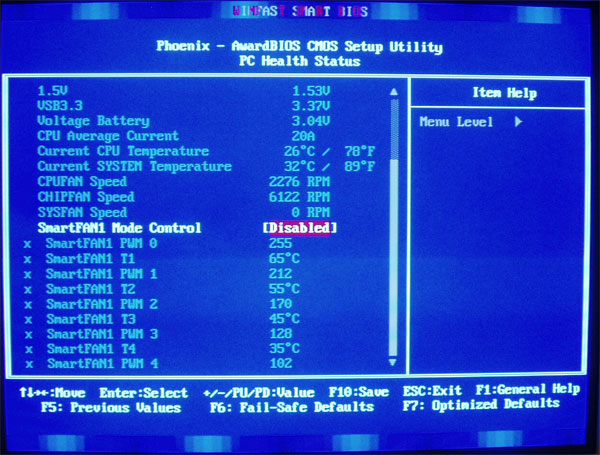

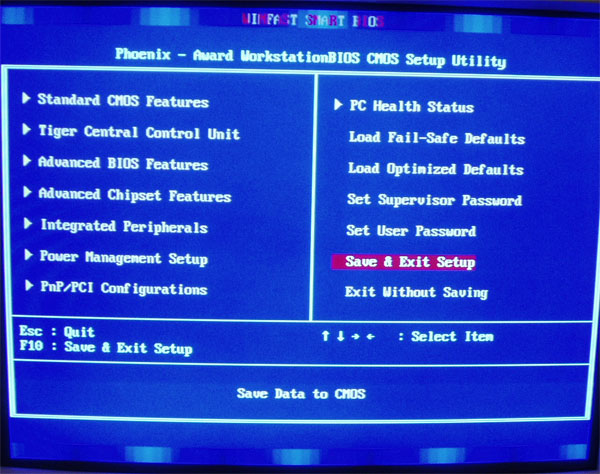

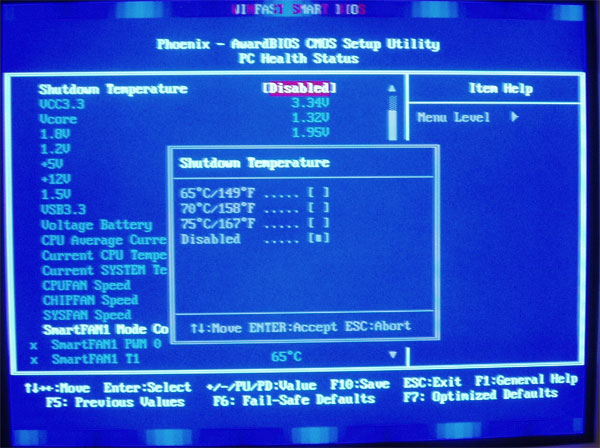

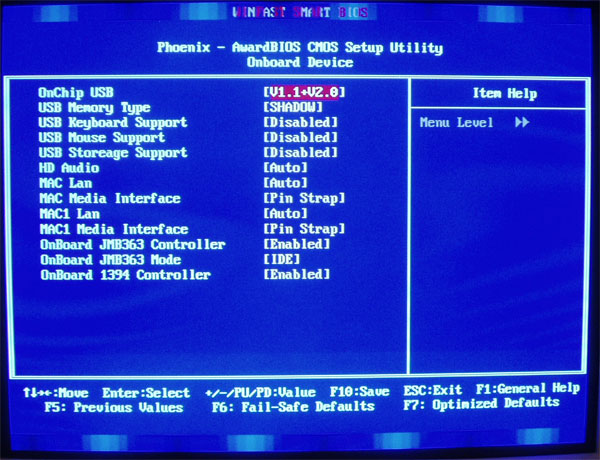

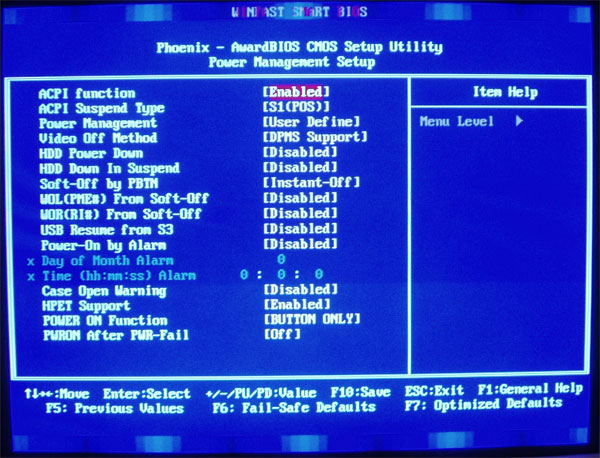

BIOS

---

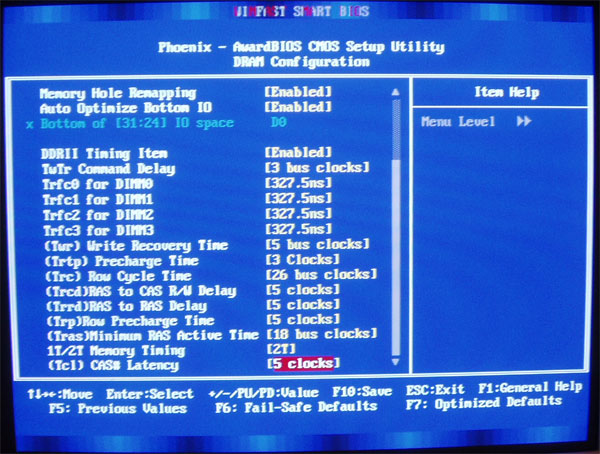

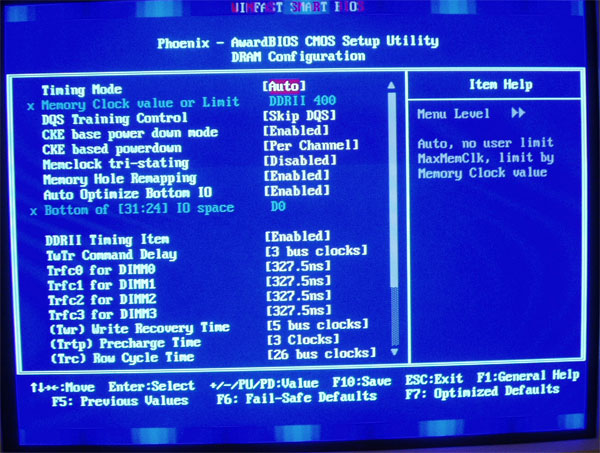

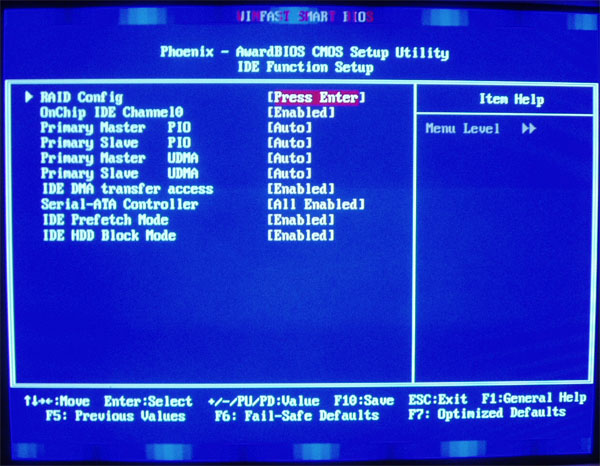

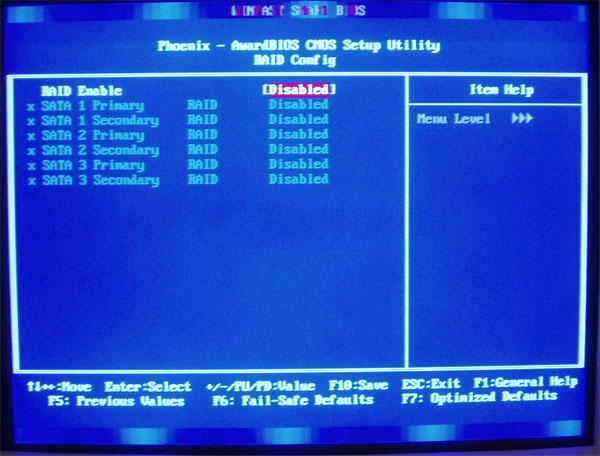

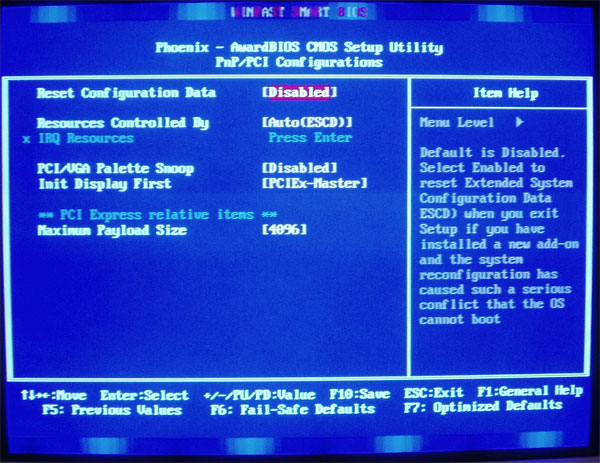

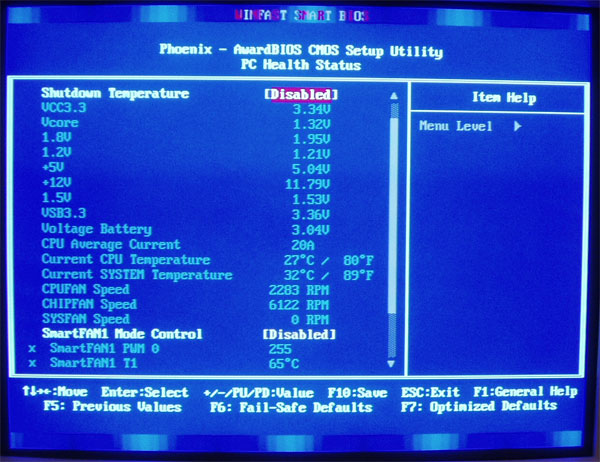

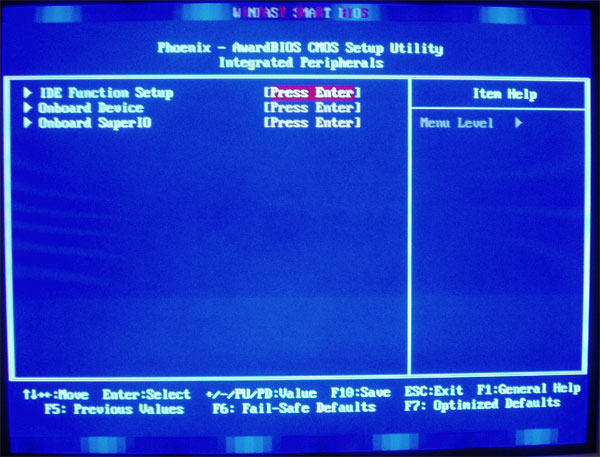

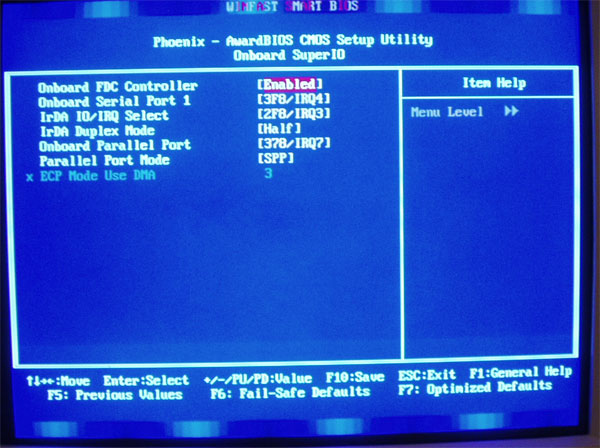

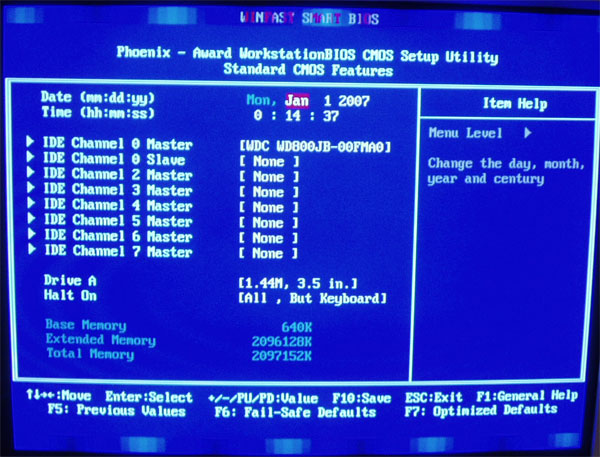

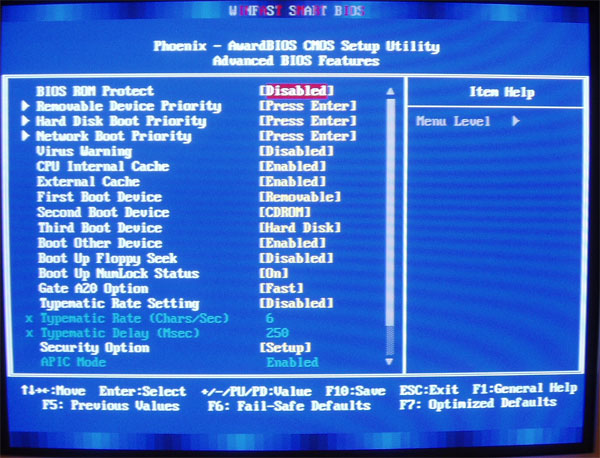

Platforma Foxconn wyposażona została w BIOS Phoenix-Award. Oferuje on wszystkie niezbędne funkcje konfiguracyjne. Zakładki są logicznie rozmieszczone, dzięki czemu nawigacja jest stosunkowo prosta. Ponadto, dla bardziej wymagających producent przygotował spore możliwości manipulacji szyną HTT, HT, napięciami (mapa funkcji OC poniżej) oraz timingami pamięci.

Kliknij, aby powiększyć.

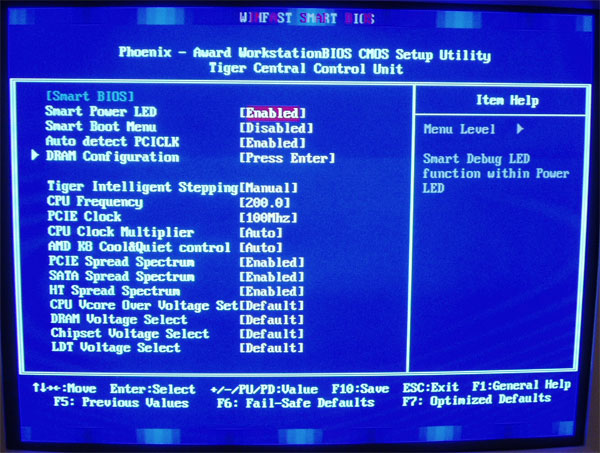

Zakładka: Tiger Central Control

CPU Frequency

• Od 200MHz do 450MHz - krok 1MHz

PCIE Clock

• Do 200MHz - krok 1MHz

CPU Multipler

• Od 5x do 13x - krok 0.5x

CPU Vcore OV Setting

• Od +0.025V do 0.200V - krok 0.025V

DRAM Voltage Select

• Od -0.150V do +0.600V - krok 0.050V

Chipset Voltage Select

• Od -0.120V do +0.200V - krok 0.040V

LTD Voltage Select

• Od -0.090V do +0.360V - krok 0.030V

Zakładka: Advenced chipset features

K8 <-> MCP55P HT Speed

• Od 1x do 5x - krok 1x

K8 <-> MCP55P HT Width

• 8 8 - 16 16

Podkręcanie

Procedura zastosowana podczas testów OC miała pozwolić na określenie maksymalnej szyny HTT z jaką płyta jest w stanie stabilnie pracować. Przeprowadzone zostały dwie próby. Pierwsza z ustawieniem standardowym napięć oraz druga z podniesionym woltażem (+0.3V dla chipsetu/szyny oraz w razie potrzeby pamięci). Timingi zostały ustawione na stosunkowo „luźne” (5-5-5-18), a mnożnik CPU obniżony do 5x. Stabilność sprawdzana aplikacjami SuperPi oraz 3DMark 2003.

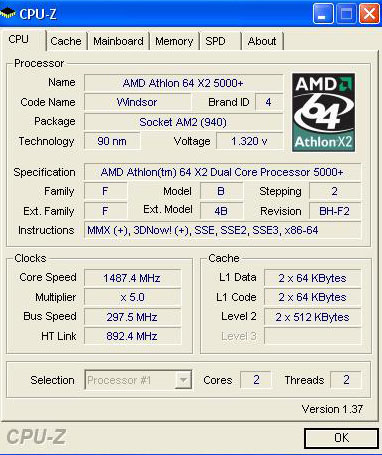

Maksymalna, stabilna częstotliwość HTT.

W pierwszej części (standardowe napięcia) płyta osiągnęła wynik 297.5MHz. Jest to wartość przyzwoita, która w połączeniu ze sporym wachlarzem możliwości zmiany napięcia procesora oraz pamięci, pozwoli na niezłe OC procesora.

Niestety, w drugiej próbie Foxconn nie pokazał właściwie niczego więcej. Po podbiciu napięć płycie zdarzało się co prawda wstać przy HTT 300MHz, jednak nie można uznać, że jest to wartość stabilna. Nie poddając się, jeszcze przez długi czas manipulowałem timingami/napięciami oraz szyną HTT, mając nadzieję, że uda się wyciągnąć z tej konstrukcji coś więcej przy odrobinie szczęścia. Niestety moje starania nie przyniosły efektu.

Mimo wszystko, jak na produkt z tego przedziału cenowego, Foxconn/Winfast N570SM2AA posiada zadowalające możliwości OC, które z pewnością zaspokoją potrzeby pasjonatów podkręcania o mniej zasobnym portfelu.
