Strona 3 - Pentagram PSF-620-A12S

Przejdźmy teraz do mocniejszego produktu firmy Pentagram. Deklarowane 620W mocy wprowadza ten zasilacz w wyższą klasę urządzeń zasilających. Opakowanie modelu PSF-620-A12S jest już większe. Prócz informacji o trzyletnim okresie gwarancji i trzech liniach zasilania +12V znajdziemy tam tajemniczo brzmiący napis Real Time Power Meter, czyli w wolnym tłumaczeniu, wskaźnik aktualnego poboru mocy. Brzmi ciekawie ...

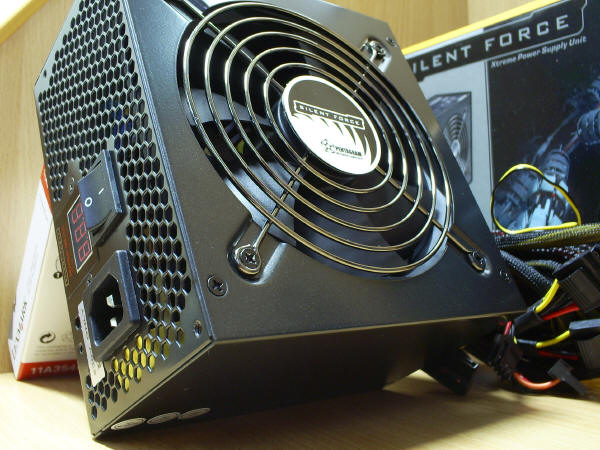

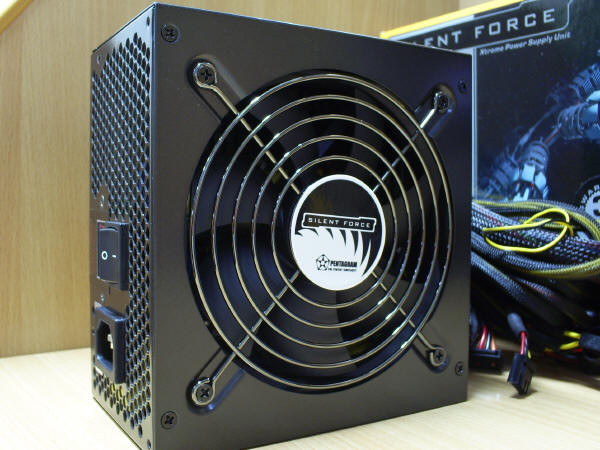

Obudowę zasilacza wykonano ze stalowej blachy pomalowanej czarnym, matowym lakierem. Jakość powłoki lakierniczej nie budzi zastrzeżeń, należy jednak uważać podczas montażu urządzenia w obudowie, by nie zadrapać jej o ostre krawędzie. Z pewnością wyglądało by to dość szpetnie. O dziwo, waga 620-tki jest ciut mniejsza od słabszego modelu 460W i wynosi 2.26 kg. (ważone z okablowaniem)

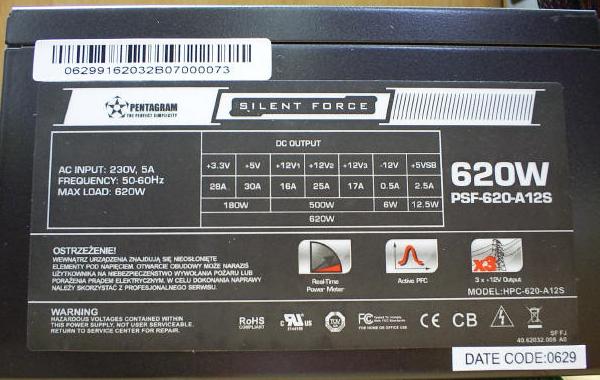

Pentagram PSF-620-A12S oferuje nam trzy linie +12V o dość zróżnicowanym amperażu. Pierwsza linia ma 16A, druga 25A natomiast trzecia 17A, z czego można przypuszczać, że drugą linię przewidziano do zasilania kart graficznych (6 pin PCIexpres). Łączna moc linii +12V wynosi 500W. Dla pozostałych +3.3V (28A) i +5V (30A) przewidziano 180W. Wszystko to wspiera system aktywnego PFC.

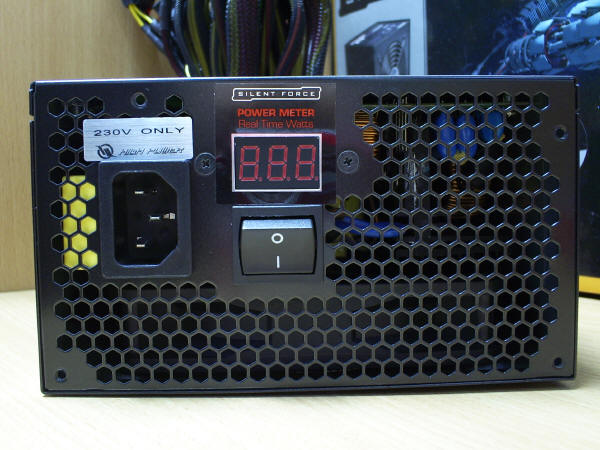

Na tylnej ściance, bogato perforowanej (struktura plastra miodu) umieszczono włącznik I/0, gniazdo dla kabla zasilającego i wyświetlacz LED. To na nim właśnie mamy oglądać wskazywaną wartość pobieranej przez masz komputer mocy.

Ciekawa to i pomocna funkcja, choć umieszczenie jej z tyłu komputera nie jest chyba wygodna w odczytywaniu wyników obciążenia. Moim zdaniem o wiele bardziej funkcjonalne było by dołożenie do kompletu panelu z tym wyświetlaczem i logo firmy Pentagram, montowanego w zatokę 5.25 cala, co dodatkowo nadawałoby uroku całemu komputerowi a i reklamowało firmę.

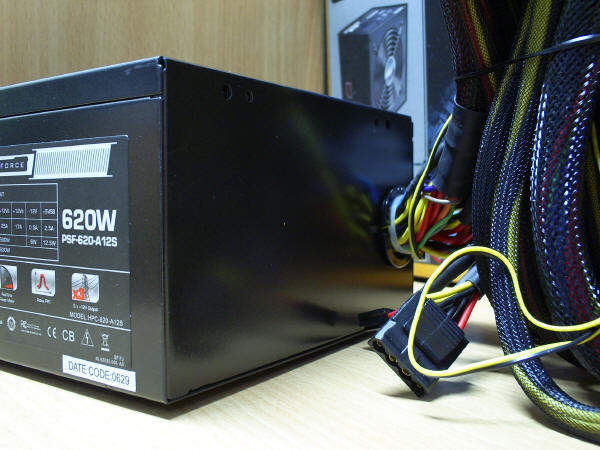

Okablowanie mocniejszego modelu zamknięto w czarnych siatkach, które zarówno podnoszą wrażenie estetyki i „szlachectwa” produktu, jak i (co najważniejsze) pozwalają zapanować nad porządkiem we wnętrzu obudowy. Wszystkie styki końcówek są złocone a wtyczki Molex posiadają dodatkowe uchwyty, ułatwiające ich odłączenie z gniazd.
Do dyspozycji dostajemy :
- łącze zasilające ATX 24 pin (z możliwością odpięcia 4 pin)
- 1 x łącze zasilające P4
- łącze zasilające PCIexpres (2 x 6 pin)
- 2 x ATX 12V (4 pin) SERVER
- 8 x IDE / Molex
- 4 x zasilanie SATA
- 2 x External Fan Control
- 1 x Fan Monitor
- 1 x FDD (4 pin)

Czas na negliż ... czyli rozbieramy się do rosołu (choć dziś była pomidorowa).

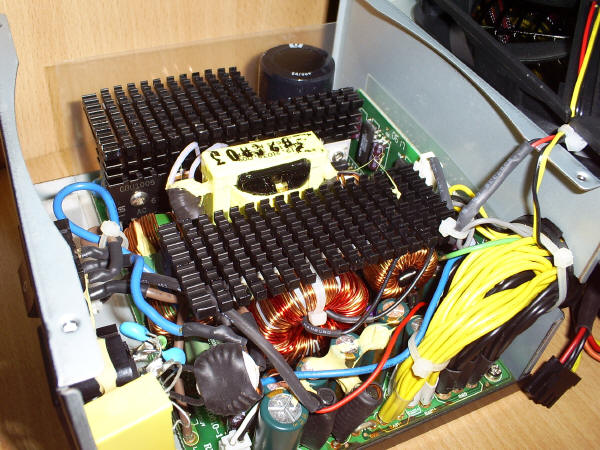

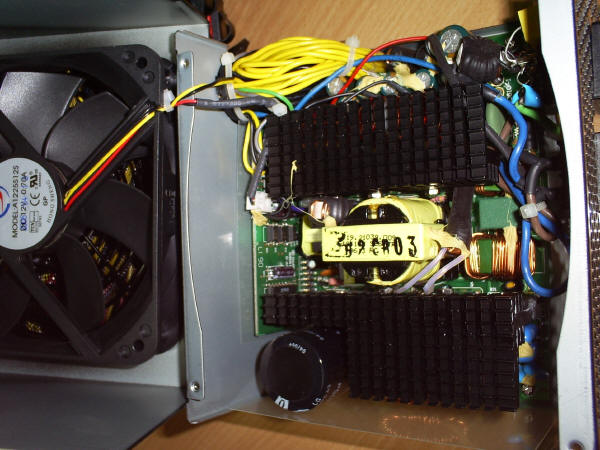

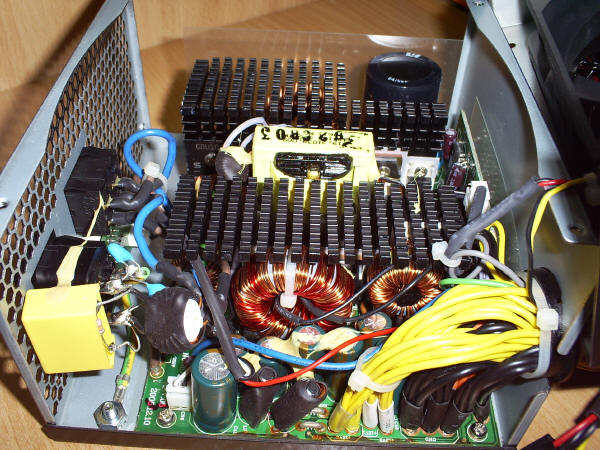

Wewnątrz już sporo ciaśniej, niż u 460-ki. Powierzchnia radiatorów została powiększona, wzrosła także ilość elementów elektronicznych.

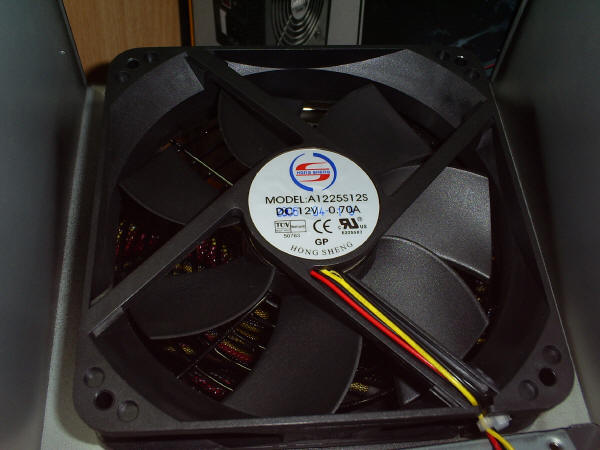

Radiatory nie wydają się duże jak na deklarowaną moc, ale podobne znajdziemy w innych konkurencyjnych produktach z wentylatorem umieszczonym w spodzie zasilacza. Chłodzeniem ich powierzchni zajmuje się wentylator 120 x 120mm, również firmy Hong Sheng (0.70A).

Parametry produktu :
Moc [W]: 620
Funkcja PFC: Tak
Typ PFC: aktywny
Ilość zainstalowanych wentylatorów [szt.]: 1
Średnica wentylatorów [mm]: 120
Automatyczna regulacja obrotów wentylatorów: Tak
Obciążenie dla linii +3.3V i +5V: 180
Obciążenie dla linii +12V: 500
Obciążenie dla linii +3.3V, +5V i +12V: 620
Natężenie przy napięciu +3.3V [A]: 28
Natężenie przy napięciu +5V [A]: 30
Natężenie przy napięciu +12V [A] (pierwsza linia): 16
Natężenie przy napięciu +12V [A] (druga linia): 25
Natężenie przy napięciu +12V [A] (trzecia linia): 17
Natężenie przy napięciu -12V [A]: 0.5
Natężenie przy napięciu +5VSB [A]: 2.5
Główne złącze ATX 20-pin: Tak
Główne złącze ATX 24-pin: Tak
Pomocnicze złącze ATX 12V 4-pin: Tak
Ilość złączy PCI-E 6-pin: 2
Szerokość [mm]: 150
Wysokość [mm]: 81
Podświetlenie: Nie
Odpinane przewody: Nie
Dodatkowe własności: kontrola poboru mocy w czasie rzeczywistym
