Zasilacze : Pentagram, Spire, OCZ

Strona 4 - Spire SP-ATX-Z500W-EU

Przejdźmy do konkurencyjnej jednostki zasilającej. Opakowanie Spire SP-ATX-Z500W-EU prezentuje się dość efektownie. Czerwień w kontraście z czernią wyglądają „sportowo” a sama nazwa Rocketeer może budzić zainteresowanie potencjalnego kupującego. Dodatkowa informacja : „Power of the Game” jasno określa, do kogo kierowana jest oferta Spire.

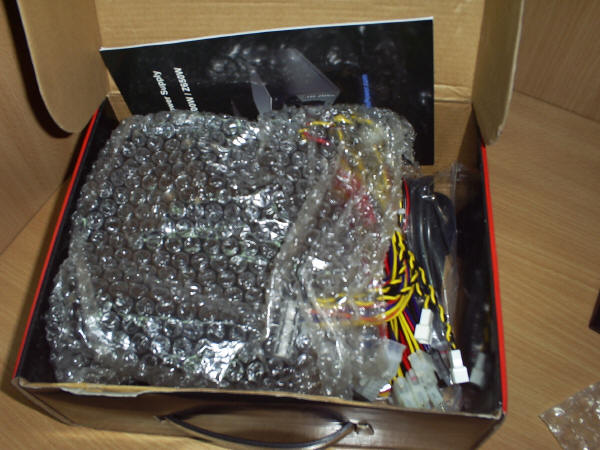

Otwieramy wieko pudełka i ... zimny prysznic. Na pierwszym planie gołe przewody okablowania. Obecności siatki spinającej kable, nie stwierdzono ...

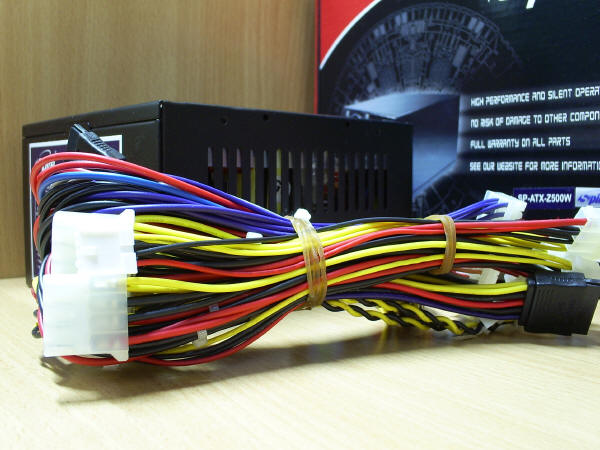

Szkoda, że zaoszczędzono na tym elemencie, bo chcąc kandydować do grupy elitarnych zasilaczy warto zwrócić uwagę na elementy wykończenia. Tymczasem „gołe” przewody ze zwykłymi, białymi końcówkami połączeniowymi przywodzą na myśl produkty Made in Codegen. Całość z okablowaniem waży 1.92 kg.

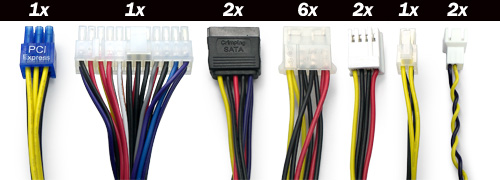

Producent zaopatrzył zasilacz w następujące końcówki :

Jak widać na fotografii ze strony producenta, powinniśmy dostać jedno łącze PCIexpres 6 pin dla zasilania kart graficznych. Tymczasem w nadesłanym do nas egzemplarzu nie ma w zestawie okablowania tej końcówki !!
Co najmniej to dziwne, ale będę się opierał na testowym modelu. Być może firma przysłała mi wcześniejszą rewizję, zanim pojęła, że brak takiego łącza przy nowoczesnych konstrukcjach zasilaczy dużych mocy, jest niewybaczalny, zwłaszcza że deklarowana moc predysponuje produkt Spire do zasilania karty graficznej GeForce 8800GTX / GTS, gdzie potrzebujemy aż dwa wyjścia PCIexpres do ich zasilania. Buszując w Internecie, znalazłem informację, że końcówkę PCIexpres 6 pin ma rewizja 2.2, więc widocznie ja otrzymałem starsze wydanie tego zasilacza.
Do testów musiałem więc wygrzebać z pudełka mojego 7900GT przejściówkę (będącą na szczęście w wyposażeniu karty) podłączaną pod wtyczki Molex. Jednak takie rozwiązanie ani nie jest wygodne (problem z ułożeniem dodatkowych kabelków), ani też funkcjonalne w przypadku, kiedy musimy zasilić sporo innych urządzeń w komputerze. To duży minus tego (testowego) zasilacza.

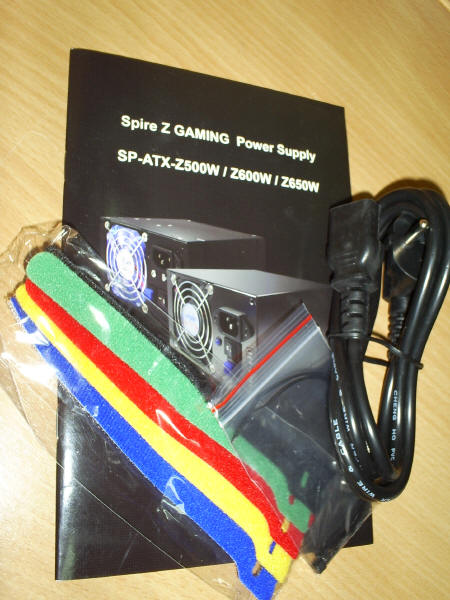

Dobrze, że chociaż w wyposażeniu dodatkowym znajdziemy pięć kolorowych taśm spinających typu „rzepy” plus jedną zaciskową (plastikowa). Prócz nich dostaniemy instrukcję obsługi, kabel zasilający i wkręty montażowe.

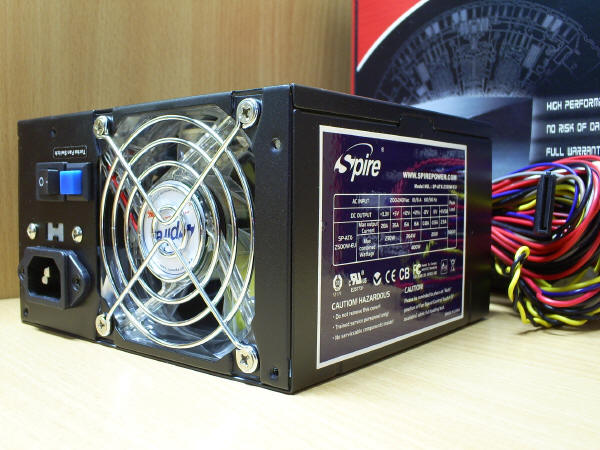

No ale dość znęcania się nad wyglądem kabli. Przejdźmy do samego zasilacza, a tutaj już nie można się w zasadzie do niczego doczepić. Blaszana obudowa pomalowana została na czarno. Sam wygląd urządzenia przywodzi na myśl skojarzenia z Taganem serii U1 z tym, że w Spire dostaniemy tylko jeden wentylator 80 x 80mm.

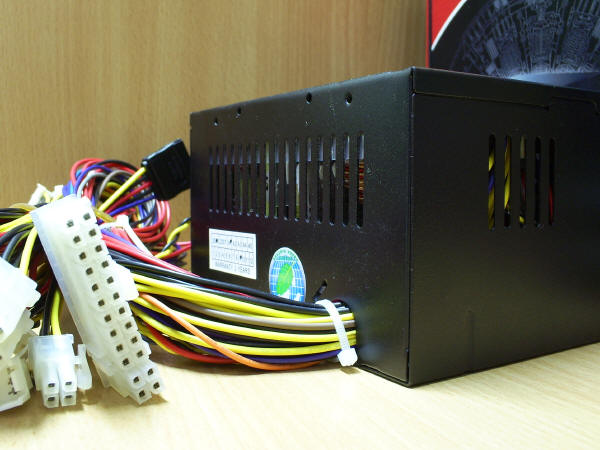

Podobnie jak w produktach Pentagrama, nie uświadczymy u Spire odpinanych kabli. Zastanawia też stosunkowo mała powierzchnia otworów wentylacyjnych od strony wnętrza komputera. Jaki to będzie miało wpływ na wentylację wnętrza obudowy i samego zasilacza ? Rewelacji bym się nie spodziewał, ale widać inżynierowie uznali takie rozwiązanie za wystarczające.

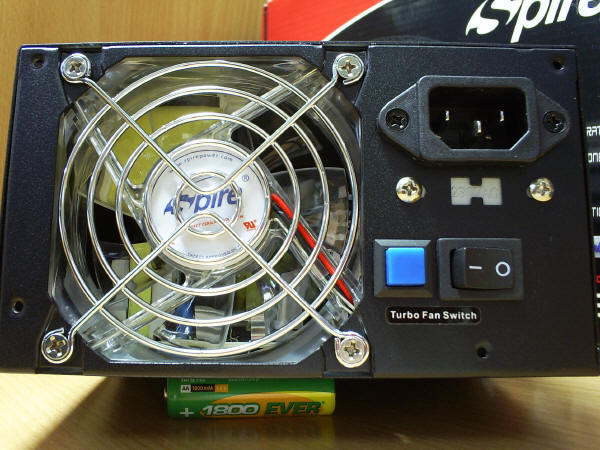

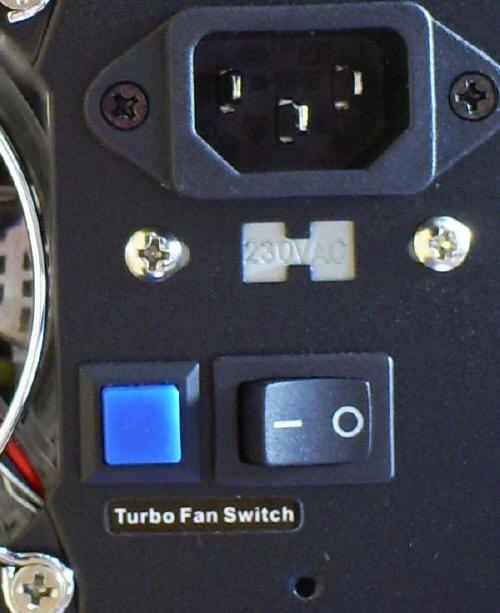

Z frontowej strony Spire SP-ATX-Z500W-EU panuje wentylator wykonany z przezroczystej masy pleksiglasowej, podświetlanej diodami LED na kolor niebieski. Obok gniada zasilania i włącznika I/0 znajdziemy też tajemniczy, niebieski przycisk opisany jako : Turbo Fan Switch. Jak łatwo się domyślić, jest to ręczny włącznik trybu przyśpieszającego obroty wentylatora do poziomu maksymalnych obrotów. Ciekawe rozwiązanie, ale nieco więcej napiszę o nim podczas samych testów.

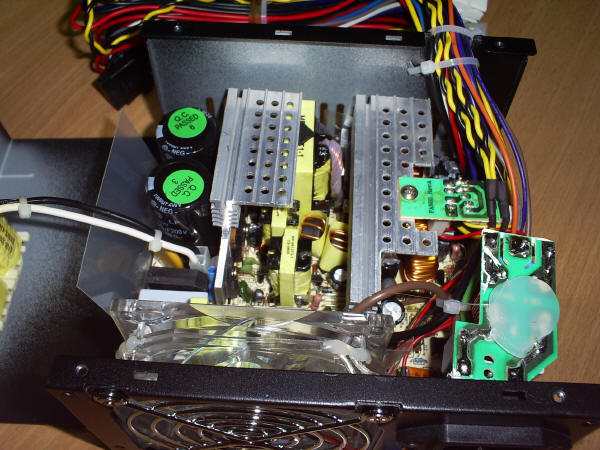

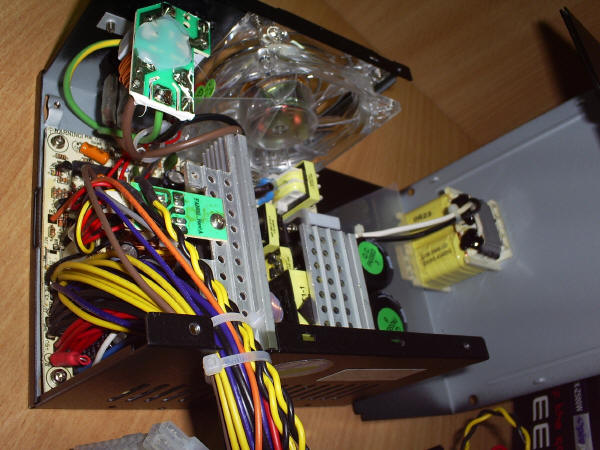

Zajrzyjmy do środka ... Ponownie odkręcam cztery śrubki i ostrożnie ściągam pokrywę. Jak przewidywałem, jeden z transformatorów przykręcono właśnie do wierzchniej pokrywy. Na szczęście przewody są na tyle długie, że można ją odchylić bez problemów na bok. Tak wygląda moc 500W w wykonaniu Spire ...

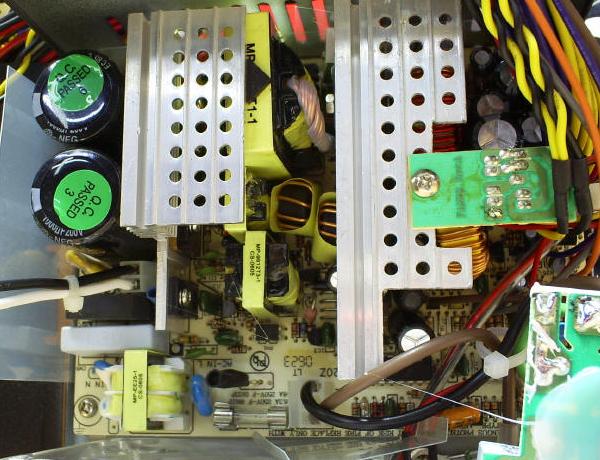

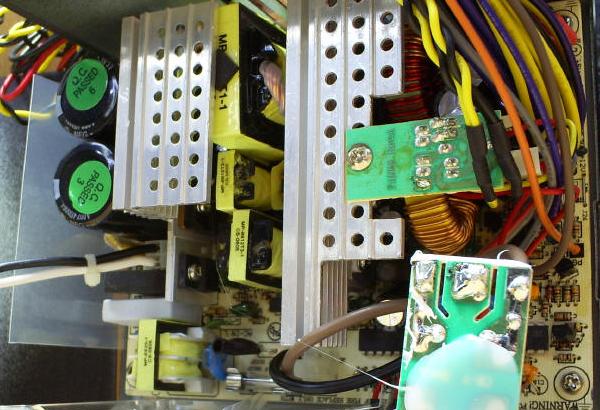

Aluminiowe radiatory zasilacza Spire również dość bogato ożebrowano. W zasadzie można było użyć tutaj wentylatora umieszczonego nad nimi, bo są one tej samej wysokości co w produktach Pentagrama. Całkiem możliwe, że są one używane w innych modelach tego producenta. Unifikacja oznacza w końcu oszczędności w produkcji.

SP-ATX-Z500W
Application: Intel BTX 1.0a, ATX 1.3 - ATX 12V Power Supply Design Guide
Voltage: 200~240 Vac / 100~120 Vac (Europe=Active PFC / USA=Select Switch)
Frequency: 47Hz ~ 63Hz
Current: 10.7A for 100VAC / 6.2A for 240VAC
Output: +3.3V@28A; +5V@35A; +12V@31A; -12V@0.8A; -5V@0.5A; +5VSB@2.5A
Hold-up Time: 16 ms
Nom. Power: 500W
Max. Power: 520W
P.G. Signal: 100 ~ 500 ms
Voltage Protection: +12V trip point 13.4V - 15.6V |+5V trip point 5.74V - 7.0V | +3.3V trip point 3.76V - 4.3V
Protection Features: Short Circuit, Over Voltage, Over Temperature & Over Power Protection
Cooling: One(1) 80mm blue led fan
Noise Level: 21.0 dBA Max.
Dimensions: 159mm (L) x 153mm (W) x 89mm (H)
