Kolejne informacje o Ivy Bridge
Dziś znów do sieci trafiły nowe informacje o rodzinie Ivy Bridge. Jak podaje Hiroshige Goto, współtwórca portalu PC Watch Intel ujawnił dokładny schemat budowy krzemowego procesora. Na pierwszy rzut oka budowa Ivy Bridge przypomina Sandy Bridge ale nie dajmy się zwieść pozorom.

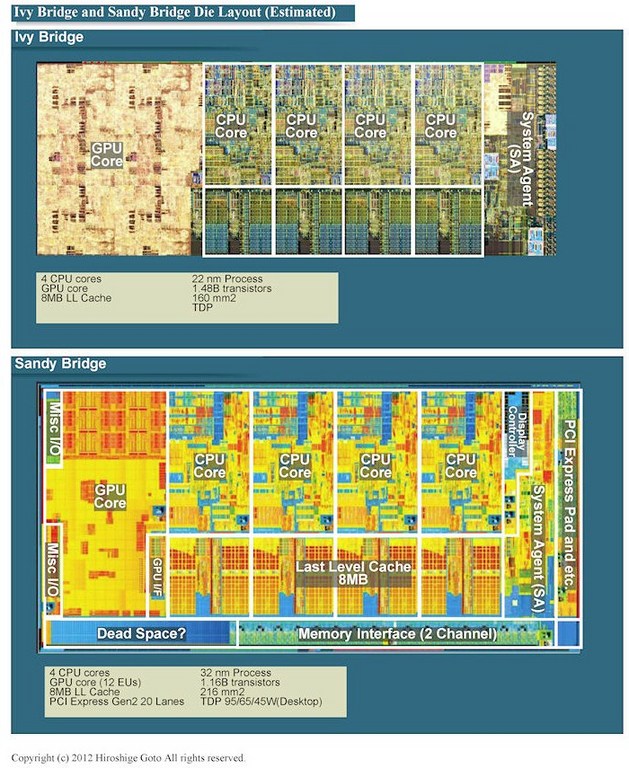

Dla przykładu Sandy Bridge wykonany w procesie technologicznym 32 nm zajmował powierzchnię 216 mm 2, przy 1.16 miliardach tranzystorów. 22 nm Ivy Bridge zajmuje powierzchnię 160 mm 2 przy 1.48 miliardach tranzystorów. W centralnej części Ivy Bridge posiada 256 KB pamięci L2 na każdy rdzeń oraz 8 MB pamięci L3.

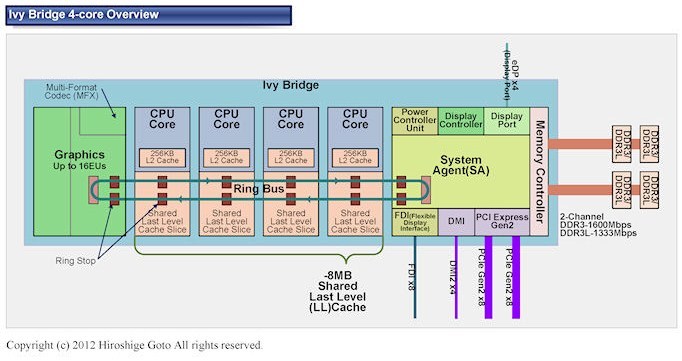

Wszystkie komponenty są połączone w tryb kręgu (ring-bus), za komunikację odpowiada systemowy agent, a ten z kolei zgodny jest z dwukanałowymi pamięciami DDR3 oraz interfejsem PCI-Express. Ciekawie wygląda sprawa dostępnych konfiguracji na krzemie:

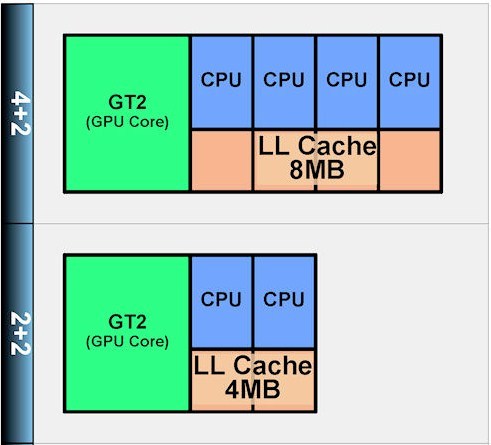

- 4+2 : 4 rdzenie aktywne, 8 MB L3 oraz 16 jednostek cieniujących

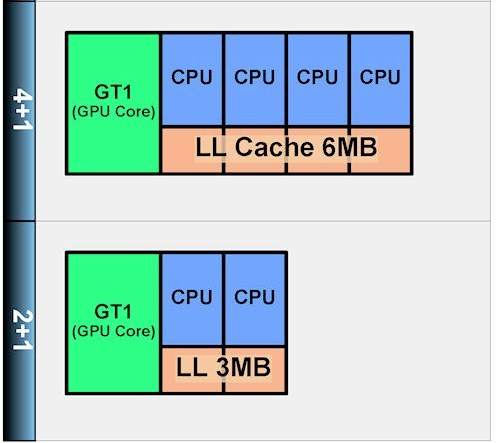

- 4 +1: 4 rdzenie, 6 MB L3, zmniejszona liczba jednostek cieniujących (EUs)
- 2+2: dostępne tylko 2 rdzenie, 4 MB L3, 16 jednostek EUs
- 2+1 : 2 rdzenie, 3 MB L3, zmniejszona liczba EUs.
Więcej informacji w języku japońskim można znaleźć tutaj.
