3xnForce4 (Gigabyte i Epox)

Strona 1 - Wstęp

Wstęp
Gigabyte K8NF-9, K8NXP-9 i Epox 9NPA+ to pierwsze płyty główne Socket 939 z najnowszymi chipsetami NVIDII jakie trafiły do naszej redakcji. Pierwsza oparta jest o najprostszy chipset z serii: nForce4 i jest już w sprzedaży. Dwie kolejne zbudowane są na bazie nForce 4 Ultra i do sprzedaży powinny wejść w lutym.

nForce 4 - co nowego ?


Oficjalne logo chipsetów

Chipset nForce4, a właściwie rodzina chipsetów nForce4 wprowadza kilka dość istotnych zmian względem układów nForce3-250/Ultra.
Wspólne dla całej rodziny nForce4:
1) Dodano obsługę 20 linii PCI-Express
2) Obsługiwana ilość portów USB 2.0 została zwiększona z 8 od 10
3) Wprowadzono gigabitowy kontroler sieciowy we wszystkich wersjach

Jest jeszcze jedna zmiana, która jakoś została przemilczana. Płyty nForce4 powinny pracować z zasilaczami w standardzie ATX 2.1 czyli z 24 pinową wtyczką, co nie znaczy, że nie będą współpracować z 20 pinowym ATX 1.3.

A teraz różnice:
nForce4 - Obsługuje 4 porty Serial ATA 150, NV RAID umożliwia łączenie w RAID dysków podłączonych zarówno do portów ATA133 jak i SATA150 (można mieszać), posiada programowy firewall. Są dwie wersje nForce 4: rev. A3 z obsługą magistrali HyperTranport 1GHz i rev. A2 z obsługą magistrali HyperTransport 800MHz. Rev.2 przeznaczony jest przede wszystkim dla Socket 754 choć testowany tu Gigabyte K8NF-9 używa właśnie tej wersji chipsetu.
nForce4 Ultra - Jest NV RAID, pojawia się obsługa 4 portów Serial ATA II o przepustowości 3GB/s. Firewall realizowany jest sprzętowo, co odciąża zdecydowanie procesor. Magistrala HyperTransport 1000MHz. Przeznaczony dla platformy Socket 939. Na tym chipsecie zbudowane są testowane płyty Gigabyte K8NXP-9 i Epox 9NPA+.
nForce4 SLI - Jest to praktycznie ten sam chipset co nForce4 Ultra, a jedyną różnicą są dwa złącza PCI-E dla kart graficznych z możliwością pracy w trybach: SINGLE PCI-E x16 i DUAL: 2xPCI-Ex8.

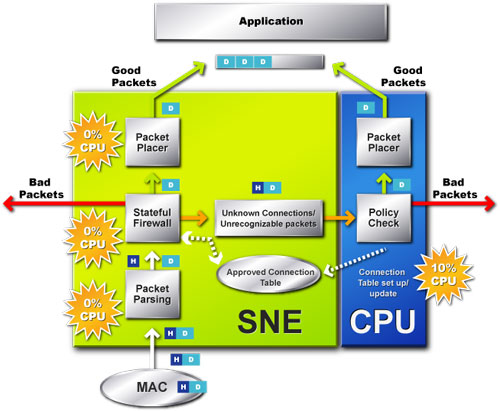

Schemat sprzętowego Firewalla


Zrzut ekranu z Manager Firewalla

Wszystkie testowane przez nas płyty główne były samplami testowymi w wersjach niższych niż 1.0. Wersje ostateczne, które trafią do sklepów mogą się nieco różnić.
