Aplikacje

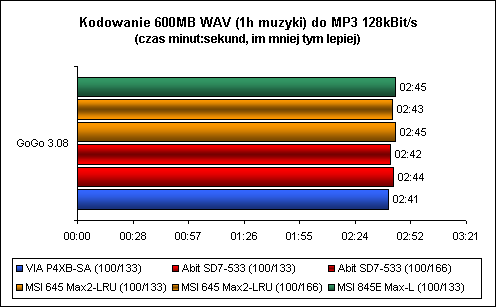

Kodowanie do MP3 najlepiej wypadło na VIA P4X266A. Słabo
i845E. Różnice są nie wielkie bo i czasy kodowania dość
niskie.

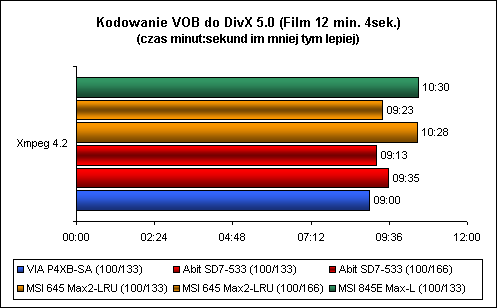

W przypadku kodowania do DivX'a
5.0 znów najlepiej wypada VIA P4X266A. i845 i SiS645DX 100/133
dość słabo. Myślę, że ma to duży związek ze słabą wydajnością
kontrolera HDD na obu płytach MSI.

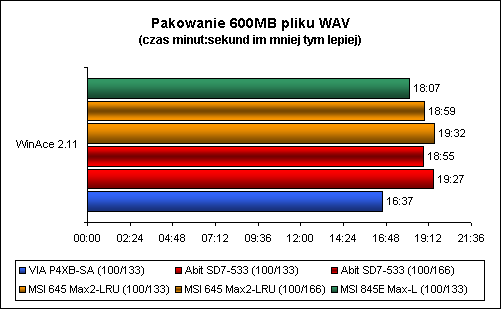

W przypadku pakowania WinAce'm
znów dość znacząco na czele jest VIA P4X266A. i845E nieco się
zrehabilitował wychodząc na drugie miejsce ale różnica 1:30 to
dość dużo. Na końcu jak zwykle SiSy. Nawet tryb 100/166 nie
wiele im pomógł.
Zwycięzcą testów wydajnościowych jest płyta VIA P4XB-SA ale po piętach depcze mu MSI 845E MAX-L. O tym, którą z tych dwóch płyt wybrać zadecydują zatem względy ekonomiczne jak i przygotowanie pod kątem overclockingu.
6. Overclocking
Zobaczmy teraz co każda z tych płyt zaoferuje "krętaczom"
:)
VIA P4XB-SA:
Możemy ustawiać magistralę od 100 do 199Mhz co 1MHz. Mamy
też możliwość zmiany mnożnika w zakresie x8-x24 (również auto)
choć nie ma to znaczenia bo procesory Intela i tak mają
blokowany mnożnik. Jest też zmiana napięcia procesora o
+0.025, +0.05, +0.75 i +0.1V. Mamy też możliwość ustawienia
napięcia na pamięciach od 2.5V do 2.65V co 0.05V.
Pamięci puścimy w trybie 100Mhz (DDR200) lub 133Mhz (DDR266).
Celeron wycisnął tu FSB 115Mhz
Abit SD7-533:
Tutaj magistralę zmienimy płynnie od 100 do 165MHz, napięcie
procesora od 1.1V do 2.0V co 0.025V, jest też możliwość
ustawiania mnożnika od x8 do x23. To co wyróżnia Abita to cała
gama dzielników CPU/MEM/AGP/PCI. Jest ich tak dużo i do tego
zmieniają się dynamicznie wraz z ustawioną magistralą, że nie
sposób wszystkich opisać. Na pewno dobierzemy taki aby PCI nie
przekraczało 33Mhz, AGP 66Mhz, a pamięci mogą fruwać nawet na
200Mhz (DDR400).
Standardowo RAM ustawimy na 100/133/166 (DDR200/266/333).
Celeron podkręcił się do FSB 123MHz
MSI 645E MAX-LRU:
Magistrala zmienia się w zakresie 100-200Mhz, mnożnik x8-x24.
Napięcie na procesor można podnieść o 0.025V, 0.05V, 0.75V,
0.1V, 0.125V i 0.15V. Można też zmienić napięcie na pamięciach
w przedziale 2.5V-2.8V co 0.1V. Są też dostępne dzielniki
FSB:RAM 1:1, 3:4, 3:5, 4:3, 4:5. Dzięki nim bez problemu
ustawimy tryb pracy RAMu na 100/133/166Mhz (DDR 200/266/333).
Celeron dał rade pracować na FSB 120MHz
MSI 845E MAX-L:
Na tej płycie dano nam zmianę magistrali 100-200Mhz, a
w przypadku procesorów pracujących na 133Mhz od 133 do 233MHz.
Mamy też zmianę napięcia na procesor od nominalnego do 1.85V
co 0.025V. Jest też zmiana napięcia pamięci od 2.5V do 2.8V i
zmiana napięcia dla karty AGP od 1.5V do 1.8V.
Pamięci teoretycznie ustawiamy w trybie DDR200/266 lub Auto.
Celowo piszę teoretycznie, gdyż w praktyce wygląda to nieco
inaczej. Otóż okazuje się, że chipset potrafi pracować z
pamięciami DDR333 i szybszymi. Ustawienie DDR200 należy
traktować jako tryb synchroniczny tak więc jeśli wybierzemy
DDR200, ustawimy magistralę na 133 to pamięci również będą
pracować na 133. Co się dzieje jeśli wybierzemy tryb DDR266 ?
Jest to taktowanie cpu : mem - 3:4. Jak to działa pokaże
tabelka po niżej:
Z Celka wyciskamy FSB 123MHz
Praca
trybu DDR266 na i845E |
|
FSB | Pamięci |
100MHz | 133MHz |
110MHz | 146MHz |
120MHz | 160MHz |
130MHz | 173MHz |
133MHz | 177MHz |
140MHz | 186MHz |
145MHz | 193MHz |
150MHz | 200MHz |
166MHz | 221MHz |
200MHz | 266MHz |
