Abit AN8 Fata1ty i Abit AX8

Strona 3 - Abit AN8 Fata1ty

Abit AN8 Fatal1ty
- Socket 939, Athlon 64 / Athlon 64 FX, HyperTransport 1000MHz
- nForce4 Ultra
- 4xDIMM DDR400/333/266 do 4GB Dual Channel
- PCI-E x16, 2xPCI-Ex1, 1xAbit Audio Slot, 3xPCI, 2xATA133, 4xSATA II RAID 0,1,0+1
- 10xUSB 2.0, 2xIEEE FireWire 1394
- karta sieciowa 10/100/1000Mbps ze sprzętowym firewallem
- odzielna karta dźwiękowa AC'97 5.1
- ATX 305 x 245mm

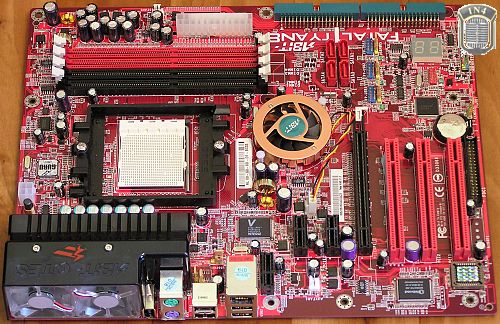

Płyta główna

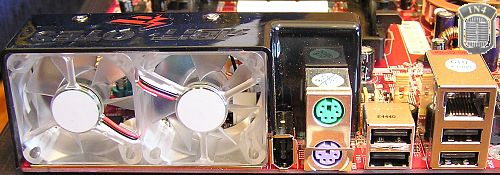

Wyjścia, brak portów COM i LPT

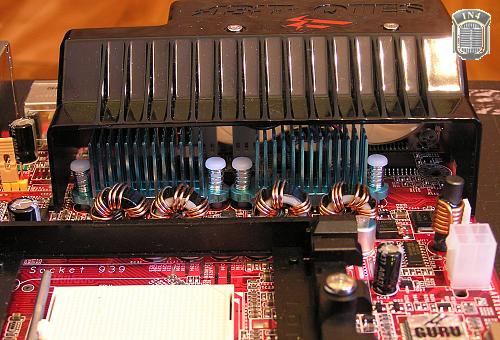

Chłodzenie mofsetów, zasilanie 4-ro fazowe

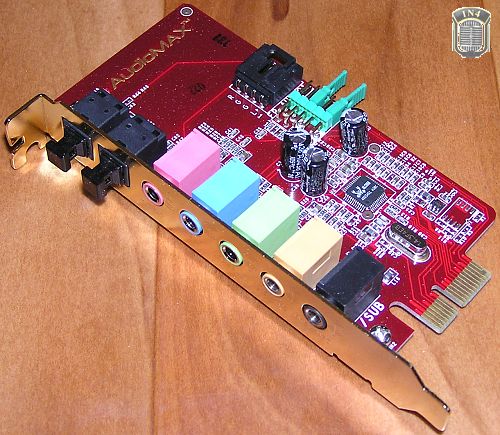

Karta dźwiękowa jest zewnętrzna na złączu PCI-Ex1

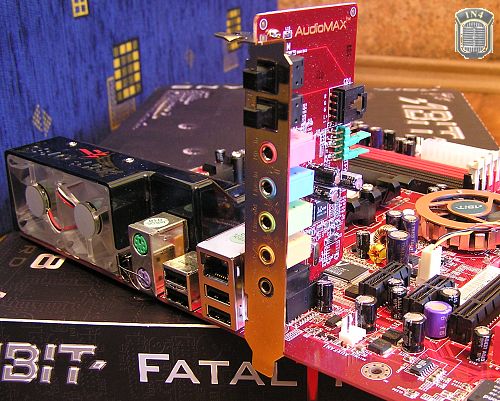

Złącze na dźwiękówkę umieszczone jest odpowiednio blisko krawędzi płyty

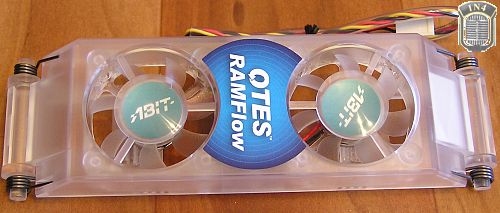

Chłodzenie aktywne dla pamięci jest montowane opcjonalnie

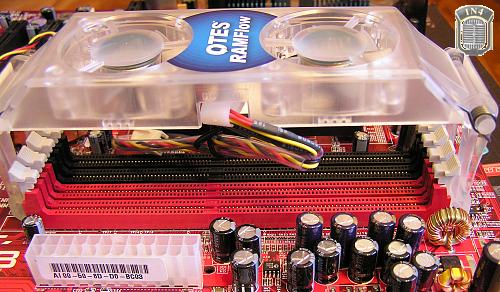

A tak to wygląda po zamontowaniu

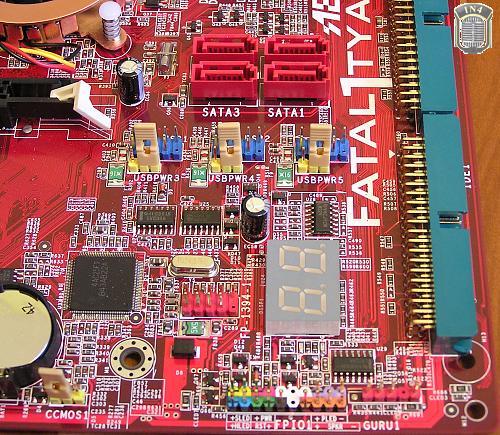

Porty SATA i wyświetlacz statusu płyty

Pudełko

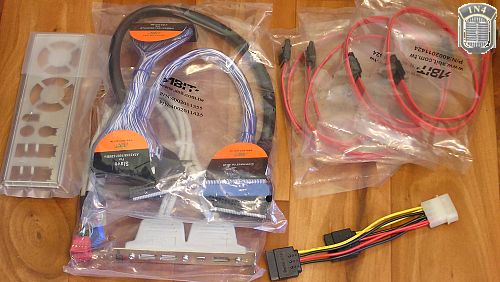

Zawartość pudełka

Instrukcja

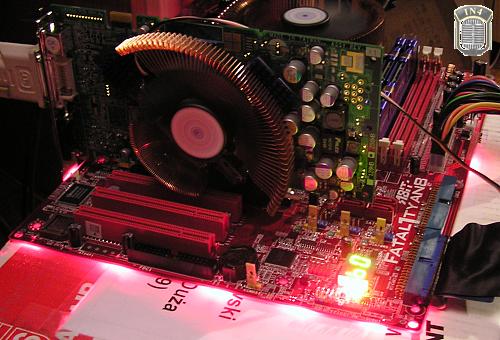

Cała płyta podświetlana jest dookoła krawędzi przez czerwone diody LED

BIOS i podkręcanie
- magistrala FSB od 200 do 410MHz co 1MHz
- mnożnik od 4 do max. procesora
- taktowanie PCI-E od 100MHz do 145MHz co 1MHz
- PCI zablokowane na 33MHz
- hypertransport: x1, x2, x3, x4, x5
- napięcie procesora: od 1.4V do 1.75V co 0.025V
- napięcie RAM: od 2.5V do 2.8V co 0.05V
- napięcie chipsetu: od 1.5V do 1.8V co 0.05V
- napięcie magistrali hypertransport: od 1.20V do 1.35V co 0.05V
Narzędzie overclockerskie porządne ale ... Napięcie dla pamięci TYLKO 2.8V. To bardzo mało jak na tej klasy płytę główną. Kontaktowałem się w tej sprawie z Abitem i w kolejnym BIOSie ma to zostać poprawione.

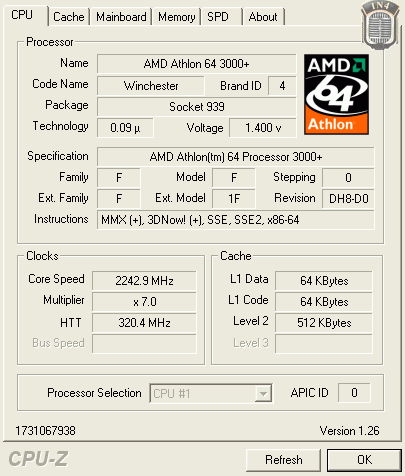

Maksymalną stabilną magistralę jaką udało się uzyskać bez podnoszenia napięcia na chipsecie to 320MHz

Uwagi z testów
Stabilna płyta z 4-ro fazowym zasilaniem. Wentylatory, wbrew pozorom, pracują dość cicho. Jedynie głośnym momentem jest chwila rozruchu. Dodatkowo z BIOSu jest możliwość doskonałego konfigurowania pracy każdego z wiatraków.

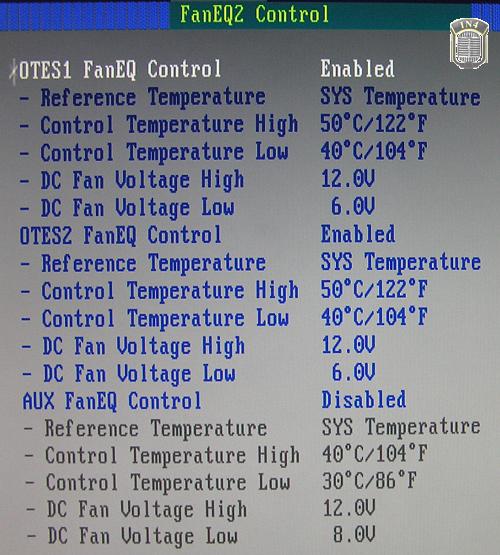

Przykład konfiguracji wiatraków

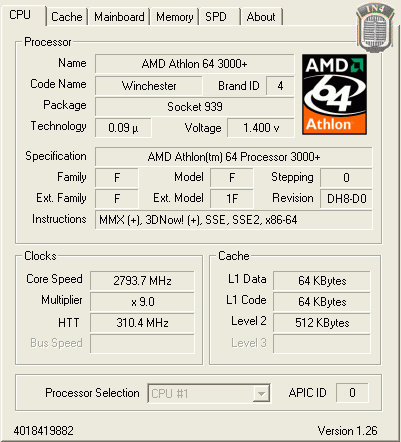

Stosowany układ monitorujący µGuru nie jest poprawnie rozpoznawany przez zewnętrzne oprogramowanie. Wygląda to zabawnie, gdy CPU Z pokazuje napięcie 1.4V przy procesorze podkręconym prawie do 2.8Ghz, bo na tyle maksymalnie stabilnie podkręcił się nasz Athlon 64 3000+ na tej płycie, przy napięciu CPU 1.6V.

Niestety na chwilę obecną płyta nie współpracuje z pamięciami opartymi o kości Samsung TCCD, co miejmy nadzieję zostanie naprawione wraz z umożliwieniem ustawiania wyższego napięcia dla pamięci.
Dość dziwnie została rozwiązana kwestia karty dźwiękowej. Jest ona dołączona na oddzielnej karcie, a zbudowana na starym układzie 6-cio kanałowym Realtek 658. Być może Abit uznał, że gracze i tak kupią dzwiękówkę klasy Sound Blaster Audigy/2, a ta ma być tylko na wszelki wypadek.
Cała płyta jest podświetlana na czerwono, co na pewno docenią miłośnicy moddingu. Niestety, ci którzy nie lubią światełek nie mają możliwości ich wyłączenia.
