Asus, HiS, Sapphire Radeon HD 5870 podkręcony i w CrossFire

Strona 1 - Wstęp

Wstęp

23-ego września 2009 miała miejsce premiera kart ATI Radeon HD 5870. Wtedy też przedstawiłem naszą recenzję, w której przeczytać można o karcie, jej budowie, jej możliwościach i wydajności. Ten artykuł jest uzupełnieniem wiedzy z tamtego, więc jeśli go nie czytaliście to warto nadrobić zaległości. Tym razem na ruszt poszły trzy sklepowe wersje kart Radeon HD 5870 od Asusa, HiS'a oraz Sapphire'a. Wszystkie one to konstrukcje referencyjne. Tym razem większy nacisk położony został na możliwość podkręcania kart, przedstawienia szerszych wyników po podkręceniu, a także zbadaniu wydajności dwóch kart Radeon HD 5870 1GB połączonych razem w trybie CrossFire.

Podkręcanie

Zaczniemy nietypowo, bo od podkręcania kart. W pierwszej recenzji dysponowałem jedynie samplem od AMD, a blokada podkręcania karty w sterownikach ustawiona była na 900MHz dla rdzenia i 1300MHz dla pamięci. Karta bez problemu pracowała z takimi taktowaniami. Dla przypomnienia, standardowe zegary to 850MHz dla rdzenia i 1200MHz dla pamięci.

Teraz do dyspozycji miałem karty Asusa, HiS'a i Sapphire'a oraz więcej czasu na podkręcanie.

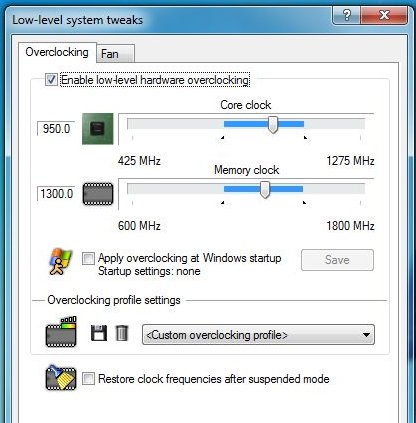

W ruch poszła Riva Tuner. Po modyfikacji pliku konfiguracyjnego, w którym oszukujemy, że nasza karta jest na układzie RV770 możliwe stało się podkręcanie kart powyżej blokady w sterownikach. Nowa wersja RivaTunera, która wkrótce się pojawi będzie miała już pełne wsparcie dla Radeonów HD 5800.

Asus Radeon HD 5870 1GB
Karta ta ma zmodyfikowany BIOS. Przesunięto w nim granicę blokady podkręcania w sterownikach z 900/1300 do 1200/1400.

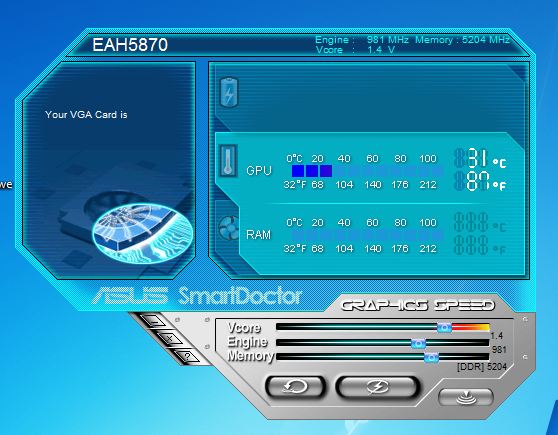

Dodatkowo do karty dołączono program SmartDoctor umożliwiający podkręcanie i programowe podniesienie napięcia rdzenia.

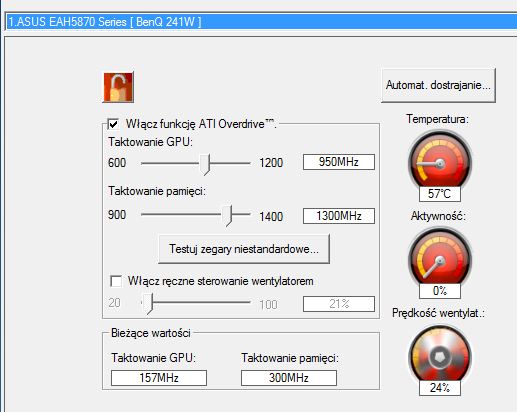

Bez podnoszenia napięcia karta pracowała stabilnie przy zegarach 950MHz dla rdzenia i 1300MHz dla pamięci. Po podniesieniu napięcia udało się podbić jej taktowanie rdzenia do 980MHz.

Niestety nie udało się dobić do granicy 1GHz. Poza tym karta zachowywała się dziwnie. Zarówno przy napięciach 1.2V, 1.3V, 1.4V jak i 1.5V nieprzekraczalną granicą stabilności okazało się właśnie 981MHz. Być może jest tu jakiś problem na styku BIOS karty<->aplikacja. Temat ten jeszcze będę drążył gdy pojawią się inne aplikacje do podbijania napięcia rdzenia.

HiS Radeon HD 5870 1GB
Karta ma standardowy BIOS z blokadą na 900/1300. Za pomocą RivaTunera udało się podkręcić kartę do poziomu 950/1300MHz czyli całkiem nieźle. Karta tak taktowana pracowała stabilnie.

Sapphire Radeon HD 5870 1GB
Sapphire miał budowę i BIOS identyczne jak w przypadku HiS'a jednak podkręcał się najsłabiej z całej trójki. Stabilne wartości to 920/1300MHz.

Pamięci, w zależności od egzemplarza można jeszcze podnieść o 10-30MHz zanim pojawią się artefakty jednak 1300MHz jest tu praktycznie pewne na 100%. Z rdzeniem sytuacja była inna. W dwóch kartach pracował stabilnie na 950MHz, w trzeciej na 920MHz więc to już pokazuje, że może być różnie.

Modyfikowanie BIOSu - narzędzia do dyspozycji w przyszłości
Już dziś, przy użyciu GPU-Z 0.3.5 możemy zgrać BIOS z karty Radeon HD 5870. Korzystając z edytora BIOSu RBE 1.22 możemy go obejrzeć i wyedytować. Możemy tam zmienić taktowania karty, napięcie rdzenia czy też przestawić granicę blokady w sterownikach. Niestety w tej chwili nie ma jeszcze ogólnie dostępnego narzędzia do flashowania kart.

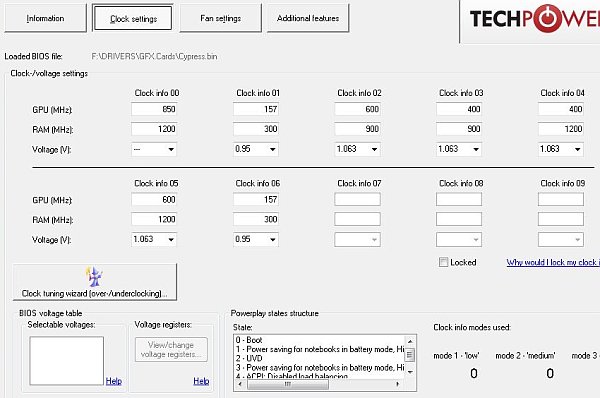

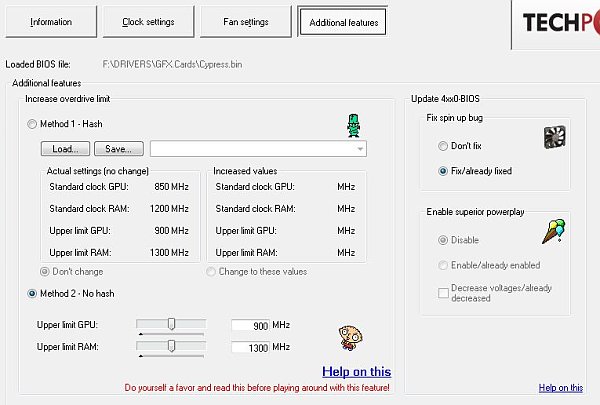

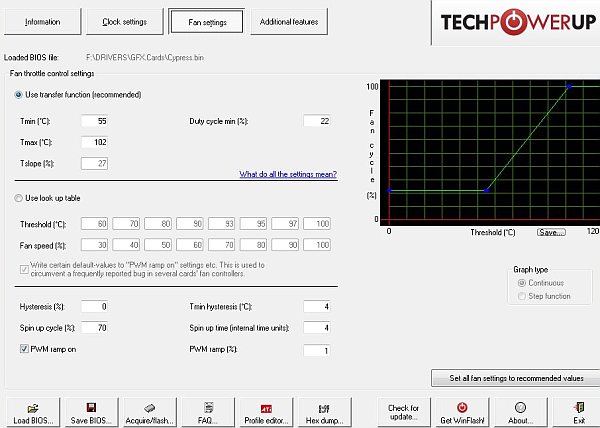

Oto jak wygląda referencyjny BIOS w edytorze:

Niedługo zapewne pojawi się już komplet narzędzi i rozpocznie się modyfikowanie BIOSów.
