Epox ex5-300S Mini ME

Strona 6 - Przegląd zawartości

W chwili zakupu Epoxa ex5 Mini ME otrzymujemy obudowę wraz z przystosowaną do niej płytą główną - aby wszystko grało konieczne jest osobne dokupienie, procesora i pozostałych komponentów niezbędnych w dobrze wyposażonym PeCecie. W naszym przypadku z racji, że jest to model przygotowany do pracy i wszystko zostało wcześniej poskładane, trzeba to rozebrać :).

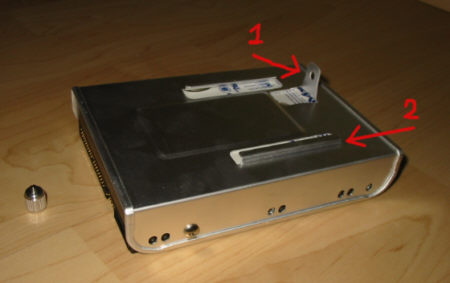

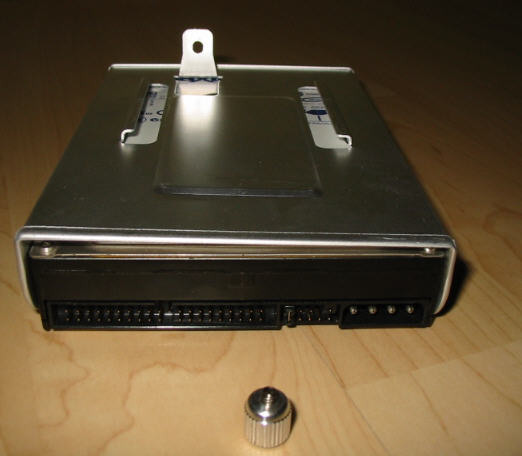

Dysk twardy montowany jest w specjalnej metalowej szufladzie, która wsuwana jest na szynach do obudowy (2), dodatkowo dla zabezpieczenia dysku przed drganiami szuflada przykręcana jest dołączoną śrubą mocującą, trzymającą całość (1).

Bardzo proste i niewymagające zbytniej wiedzy.

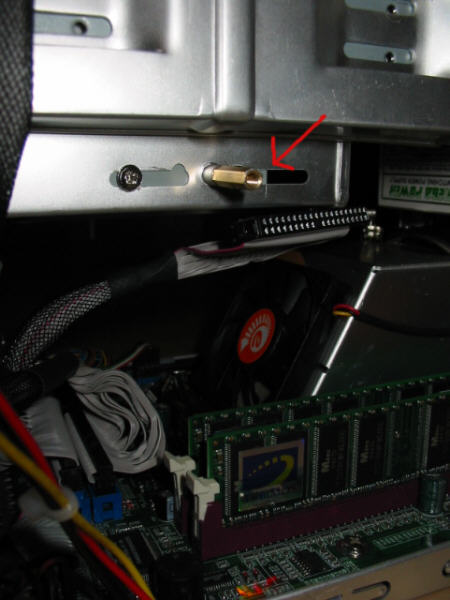

Miejsce w którym jedną śrubką przytwierdza się hdd-ka.

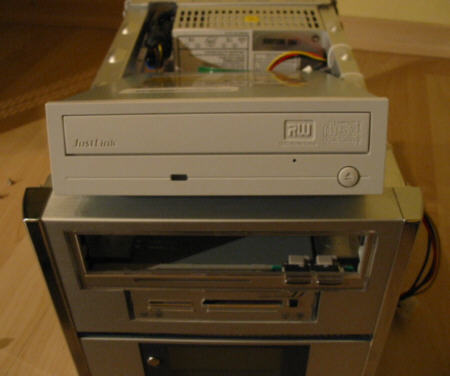

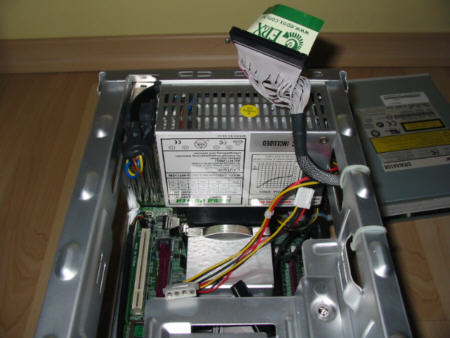

Napędy 5,25" wkłada się i wyjmuje od góry. Nic prostszego.

Czas nadszedł na dokopanie się do systemu chłodzenia procesora...

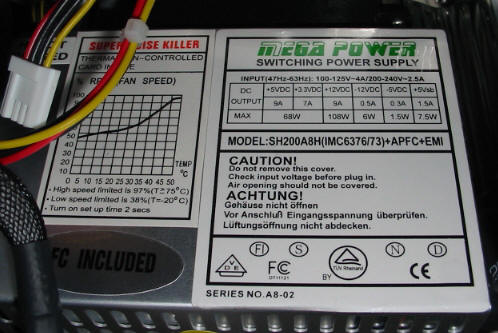

...Po drodze do coolera znalazł się zasilacz. Zobaczmy co to maleństwo potrafi (tabelka dla wtajemniczonych :). APFC - aktywny PFC.

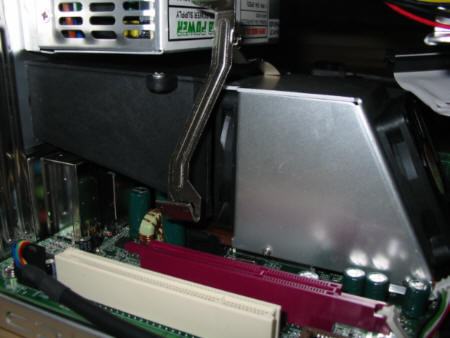

Pierwszy z dwóch zaczepów uwolniony. Powietrze wsysane przez cooler chłodzi nie tylko procesor. W plastikowym odpowietrzniku wycięty jest mały pasek (dziura) przez który powietrze wydostając się na zewnątrz chłodzi znajdujące się w pobliżu kondensatory

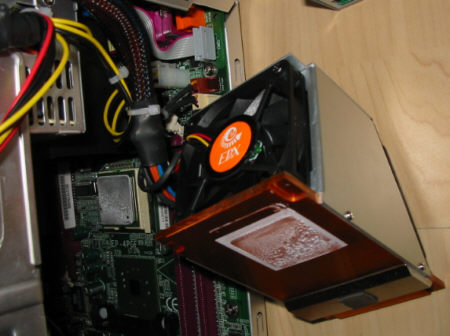

Całość schodzi prosto i bezboleśnie. W oczy rzuca się biała pasta termoprzewodząca, spód coolera jest dość gładki.

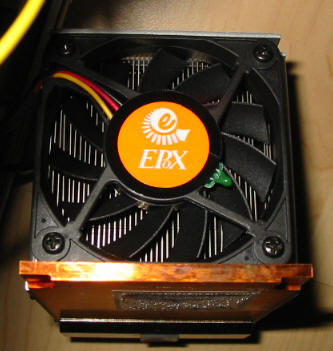

Za wiatraczkiem pełno żeberek

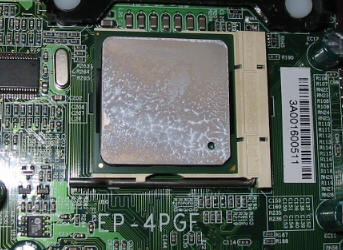

A tak wygląda uwolniony procesor :)

Instalacja poszczególnych podzespołów w Epoxie ex5 Mini Me nie powinna sprawić nikomu większych problemów. Dodatkowo każdy element został szczegółowo opisany w instrukcji oraz ozdobiony kolorowymi fotografiami.
