FIC P4M-RS300 (Radeon 9100 IGP) Socket 478

Strona 2 - Wyposażenie

Wyposażenie

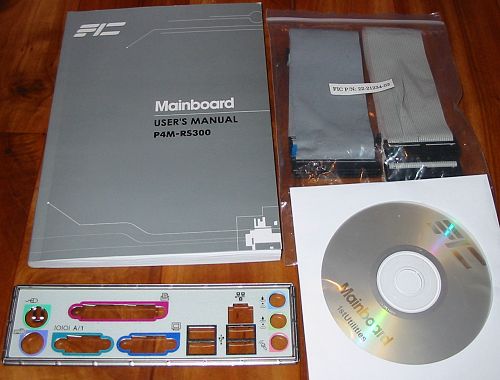

W pudełku znajdziemy:
- instrukcję obsługi
- sterowniki
- kabel ATA100 i FDD

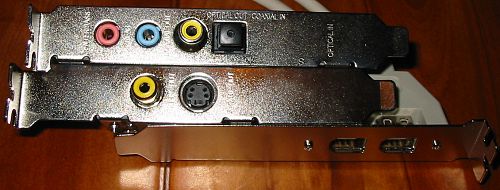

- wyjścia dla karty dźwiękowej, w tym optyczne
- na śledziu dwa porty FireWire
Na płycie, z mostka południowego IXP150 mamy zamontowane 4 porty USB 2.0, kartę sieciową i wyjścia dźwiękowe oraz, z mostka północnego, wyjście D-Sub dla zintegrowanej karty graficznej.
Zawsze, gdy do testów dostaję płyty na nowych chipsetach (no, może oprócz intelowskich) mam obawę związaną z poprawną instalacją i konfiguracją. W tym przypadku jednak obawy okazały się bezpodstawne. Zainstalowanie sterowników do płyty głównej nie sprawiało problemów. Należy pamiętać, że jeśli decydujemy się na korzystanie ze zintegrowanej karty graficznej to instalujemy dodatkowo ATI Catalyst tak samo jak do karty graficznej z serii Radeon.

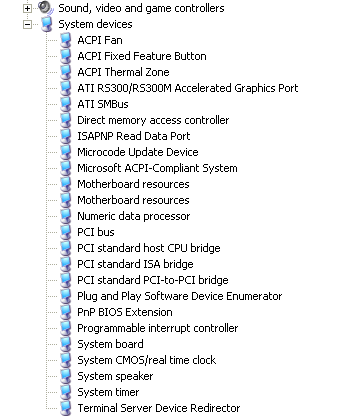

Efekt instalacji sterowników płyty głównej

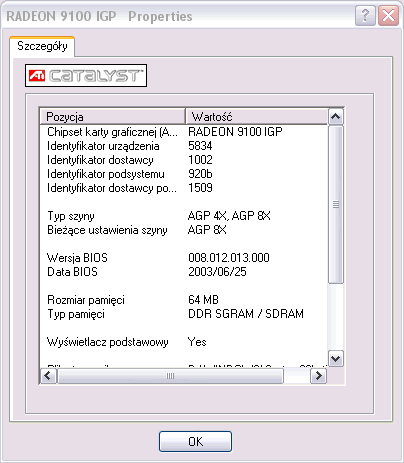

Po zainstalowaniu Catalystów

BIOS

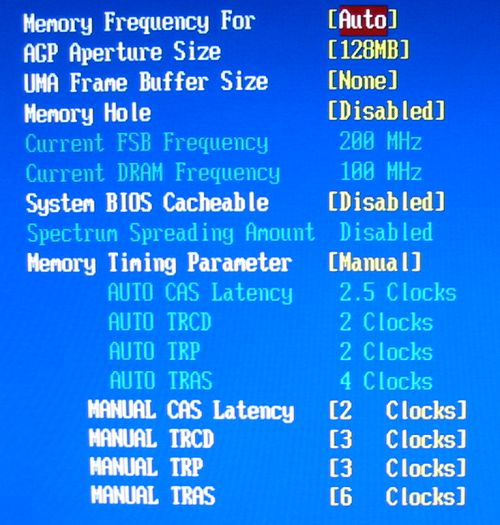

Zaglądając do BIOSu można się nieźle rozczarować. Jest on bardzo ubogi i nie znajdziemy niczego ponad standard. Najciekawsza zakładka przedstawia się tak:

Można asynchronicznie ustawić taktowanie pamięci na 200/266/333/400MHz, a także ręcznie ustawić timingi (w testach CAS2 6-3-3). Problem w tym, że każdorazowe wejście do BIOSu przestawia opcję timingów Manual na Auto. W zakładce tej możemy również przydzielić pamięć dla zintegrowanej karty graficznej. Jej ilość (od 8 do 128MB) zostanie odjęta od dostępnej dla systemu pamięci operacyjnej.
Warto też wspomnieć o niepoprawnie działającym monitoringu napięć, temperatur i prędkości obrotowej wentylatorów pokazującym kompletne bzdury (na przykład 6V przy napięciu 3.3V).
Niestety, w chwili testów nie były dostępne kompletnie żadne BIOSy dla tej płyty.

Sprzęt testowy
Procesor: Intel Pentium 4 2.4C(12x200)
Pamięć: 2x512MB PC3700 TwinMos (CAS 2 6-3-3)
Karta graficzna: Radeon 9800 Pro 128MB, Radeon 9200 64MB, Radeon 9100 IGP 64MB
Karta dźwiękowa: wyłączona
System: Windows XP SP1, DirectX 9.0b, Catalyst 3.10
