Płyta główna Abit KA7-100

Strona 2 - Instalacja

3. Instalacja

 Podczas montażu płyty głównej zauważyłem kilka ciekawostek.

Po pierwsze: Płyta z trudem mieści się do obudowy tzw. wąskiej. Przy takiej obudowie nie ma możliwości włożenia kieszeni z dyskiem twardym. Najlepiej użyć obudowy tzw. szerokiej.

Po drugie: Jest to jedyna płyta pod procesory AMD Athlon, która posiada cztery złącza na DIMM'y.
Jak to możliwe skoro specyfikacja chipsetu KX-133 przewiduje tylko trzy złącza ???
Spójrzcie na zdjęcie płyty z poprzedniej strony, a zauważycie tam sześć układów opisanych jako 6 Chip Data Buffer Set:
są to układy dzięki którym działa czwarte złącze pamięci.
Abit podaje, że można dzięki temu osadzić 2GB pamięci czyli 4x512MB SDRAM. W praktyce okazało się, że
czwarty slot nie współpracuje z modułem 512MB lecz tylko z 256MB. Mimo tego i tak jest to płyta, która
potrafi obsłużyć, aż 1,75GB pamięci !

Po trzecie: Dodatkowy kontroler UDMA100 nie działa poprawnie z urządzeniami typu CD/DVD/nagrywarka.
nadaje się tylko do obsługi dysków twardych. Okazuje się też, że jest to kontroler typu RAID o czym Abit
"zapomniał" poinformować. Co to daje ? Trzy tryby RAID: 0,1,0+1. Cóż to takiego ?
Tryb RAID 0 - najogólniej mówiąc to układ dwóch (lub więcej) dysków pracujących jednocześnie jako jeden.
np. 2 dyski 10GB dają jeden 20GB. Zapis i odczyt odbywa się na przemian z jednego i drugiego.
Daje to znaczny wzrost wydajności jednak niesie ryzyko utraty danych w przypadku uszkodzenia jednego z dysków.
Tryb RAID 1 - to tzw. mirror. Czyli na jednym dysku mamy dane, na drugi dokładną kopie pierwszego. Bezpieczeństwo murowane lecz tracimy pojemność drugiego dysku.
Efektem jest zmniejszenie wydajności takiego układu lecz wzrost bezpieczeństwa danych.
Tryb RAID 0+1 - to połączenie tych dwóch. Wymaga to min. 3 dysków.

Po czwarte: Instalacja Windows 98 nie sprawia problemów. Instalacja Windows NT 4 lub 2000 wymaga zastosowania pewnego zabiegu. Należy przepiąć dysk UDMA100 do kontrolera UDMA66. Zainstalować system, zainstalować sterownik HPT370 i dopiero wtedy przepiąć dysk z kontrolera UDMA66 do UDMA100.
Nie jest to nic nowego. To samo działo się przy płytach BE6, BE6-2, BP6.

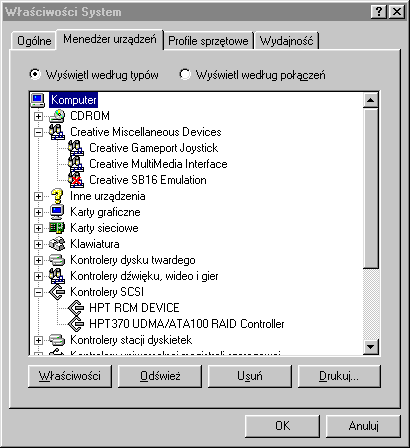

Po piąte: Windows 98, HPT370 i SoundBlaster Live! się nie lubią. Aby zainstalować kontroler UDMA100 trzeba wyłączyć SB 16 Emulation dla SB Live. Inaczej dostajemy niemiły niebieski ekran. W Windowsie 2000 nie ma tego problemu.

Po szóste: Soft Menu III to rewelacyjny wynalazek. Płyta stworzona jest dla overclockerów. Z poziomu BIOS'u ustawiamy magistralę FSB (od 100 do 150Mhz), napięcie procesora od 1.3V do 2.05V napięcie I/O od 3.2V do 3.9V,
a po zaaplikowaniu BIOS'u w wersji RY, także dzielnik pamięci podręcznej procesora L2 Cache.
