Płyta główna MSI K7N420 Pro (nForce) SocketA

Strona 2 - Instalacja

3. Instalacja, wyposażenie

   W pudełku znajdziemy instrukcję (warto zapoznać się z kolejnością obsadzania pamięci), kabel dla stacji dysków, kabel do dysków UDMA66/100, 2 dodatkowe porty USB, wyjście SPDIF oraz CD-ROM ze sterownikami i programem antywirusowym PC-Cillin 2000.

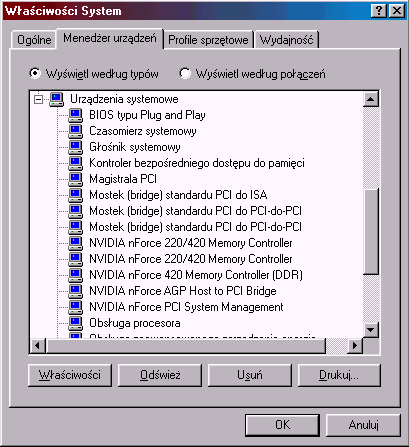

Instalacja sterowników do chipsetu przebiegła sprawnie i już po chwili można było zobaczyć zainstalowane urządzenia:

Najciekawszą funkcją jest z pewnością TwinBank. Ułożenie slotów DIMM na płycie sugeruje, że pamięci należy włożyć w sloty DIMM2/DIMM3 ale tak nie jest. Praca w trybie TwinBank możliwa jest tylko w przypadku obsadzenia slotów DIMM1 i DIMM3 o czym informuje instrukcja ale dopiero w dodatku niemal na samym końcu.

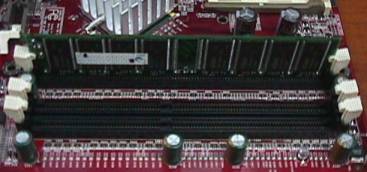

Niezła zmyłka czyli DIMM1 (z pamięcią) oraz wolne DIMM2/DIMM3

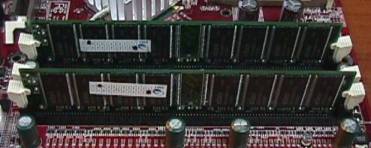

Poprawnie włożone pamięci DDR do pracy w trybie TwinBank.

Pudełko ...

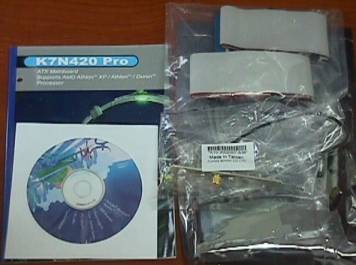

... i jego zawartość.

Mostek południowy, a w nim m.in. karta dźwiękowa i sieciowa

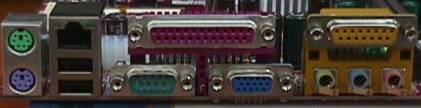

Wyjścia bezpośrednio z płyty głównej

    4. Sprzęt testowy

Płyta główna: MSI K7N420 Pro (nForce), Asus A7V266-E (KT266A)
Procesor: AMD Athlon XP 1500+
Pamięć: 256MB DDR PC2100 CAS2
Karta graficzna: RadeonLE 8500 64MB DDR
Dysk twardy: Seagate Barracuda IV 80GB 7200 RPM UDMA100
Karta dźwiękowa: wyłączona
Windows 98 SE, DX 8.1, sterowniki z płyty głównej
