Strona 3 - Foxconn N5M2AB - BIOS

Foxconn N5M2AB - BIOS

---

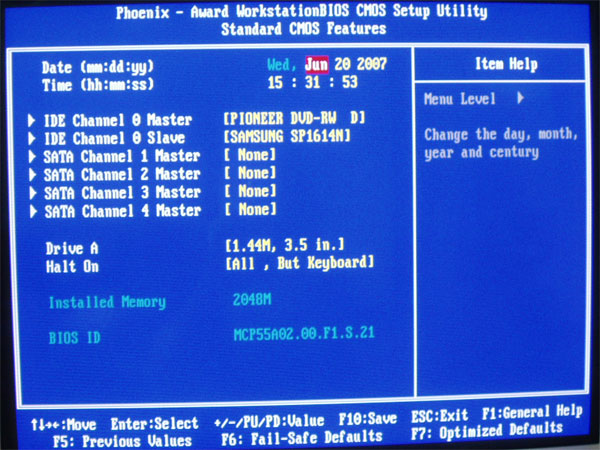

Foxconn N5M2AB wykorzystuje BIOS Phoenix-Award. Jak na pozycję w tym przedziale cenowym zawarto w nim całkiem pokaźną liczbę opcji OC. Możemy swobodnie manipulować ustawieniami napięć, szyny HT/HTT oraz timingami pamięci. Należy jednak pamiętać, że zakres tych ustawień jest w mocnym stopniu ograniczony w porównaniu z topowymi modelami płyt. Poniżej mapa opcji OC.

Kliknij, aby powiększyć.

Mapa funkcji OC

Zakładka: Fox Centrral Control Unit

CPU Frequency

• Od 200MHz do 400MHz - krok 1MHz i 5MHz

CPU Ratio

• Od 4x do 13x - krok 1x

PCIE Clock

• Od 100 do 145MHz - krok 1MHz

Zakładka: Voltage Control

Memory Vmem Select

• Od 1,80V do 2,40V - krok 0,05V

HyperTransport Vdd Select

• Od 1,20V do 1,40V - krok 0,1V

Cpu Voltage Regulator

• Od +0,0125V do +0,2375V

PCIE Voltage Select

• Od 1,50V do 1,90V - krok 0,1V

Zakładka: Fox Centrral Control Unit

HT Link Speed

• Od 1x do 5x - krok 1x

K8<->NB HT Width

• 8 8 / 16 16

Podkręcanie

Procedura zastosowana podczas testów OC miała pozwolić na określenie maksymalnej szyny HTT z jaką płyta jest w stanie stabilnie pracować. Przeprowadzone zostały dwie próby. Pierwsza z ustawieniem standardowym napięć oraz druga z podniesionym woltażem (CPU/HT/MEM/UKŁAD max +0,3V - w zależności od możliwości płyty). Timingi zostały ustawione na stosunkowo „luźne” (5-5-5-16), a mnożnik CPU obniżony do 5x. Stabilność sprawdzana aplikacjami SuperPi oraz 3DMark 2003.

Kliknij, aby powiększyć.

Nie zmieniając wartości napięć płyta bez problemu pracuje z częstotliwością HTT ponad 262MHz. Wynik całkiem przyzwoity. Po podbiciu woltażu udało się osiągnąć stabilne 278,9MHz. Rezultat ten, w połączeniu między innymi z niezłym zakresem zmiany napięć CPU, pozwoli na stosunkowo wysokie OC naszego zestawu.
