AM3 - AM2+ płyty pod nowe procesory AMD

Strona 6 - BIOS Asus cd..

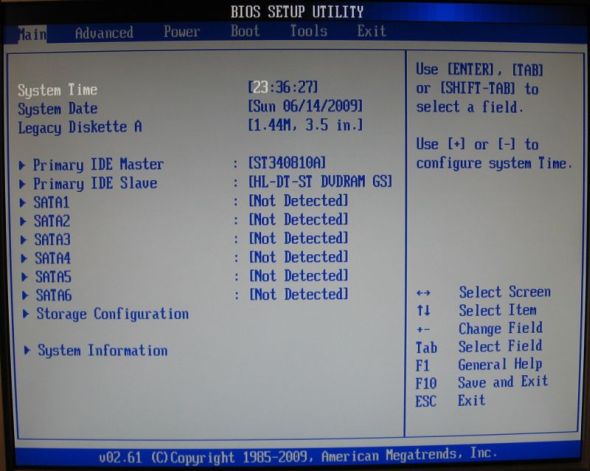

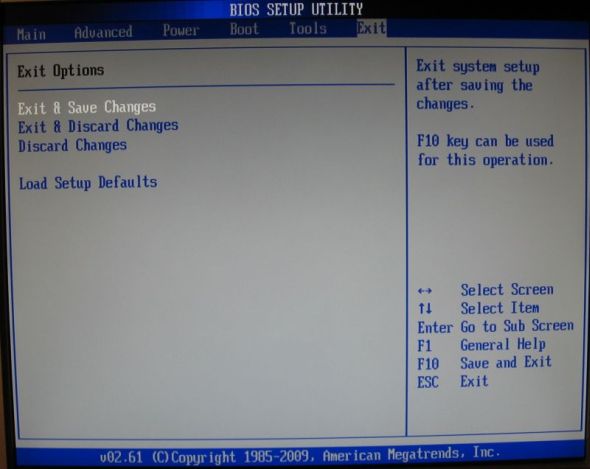

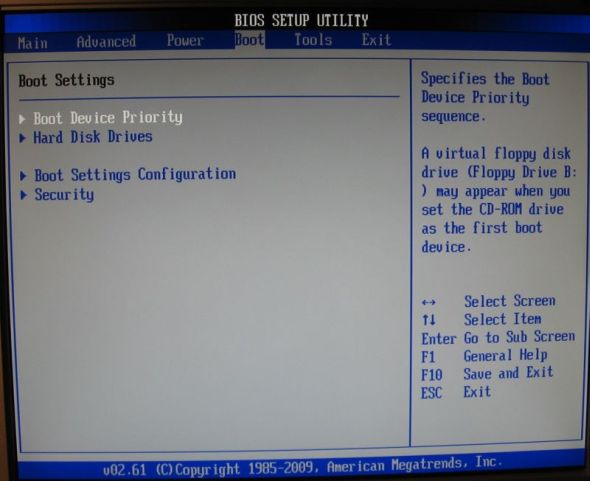

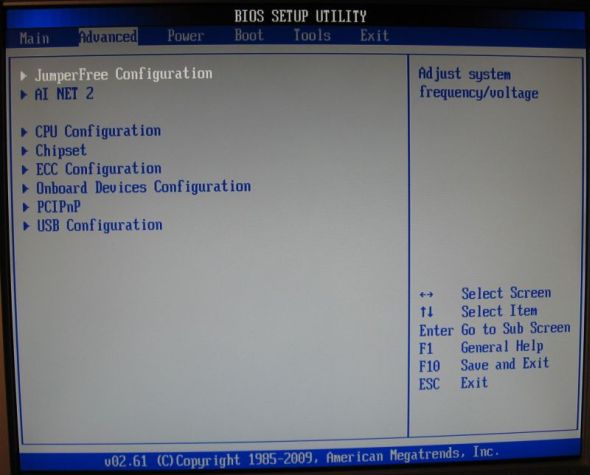

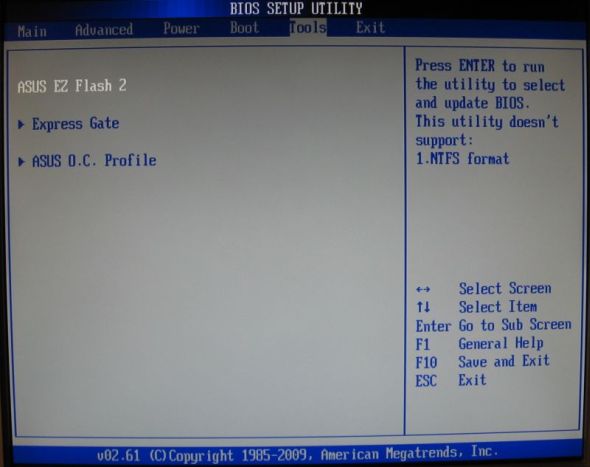

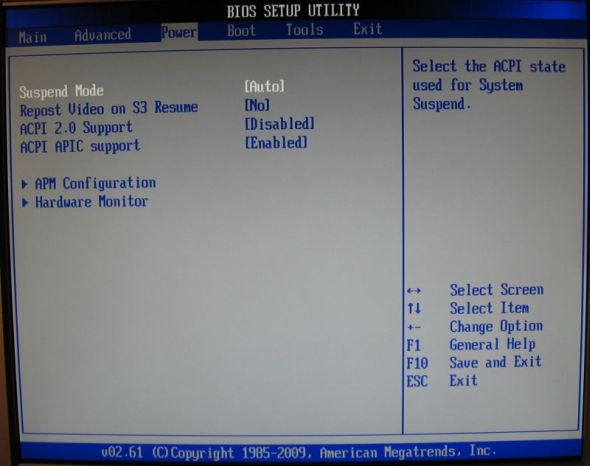

Kolejny Asus M3A78 Pro to oczywiście konstrukcja bardziej ekonomiczna przeznaczona dla mniej wymagających klientów tudzież dla szerokiej rzeszy komputerów korporacyjnych. Nie odnajdziemy już tak wielu możliwości ukrytych w Bios-ie czemu trudno się dziwić, aczkolwiek te które są dostępne mogą zadowolić i zaskoczyć wielu użytkowników. Zamieszczone opcje pozwalają dokonać na płycie wielu operacji. Na uwagę zasługuje możliwość podnoszenia zegarów zintegrowanego układu graficznego o czym jeszcze będzie mowa przy okazji oceny wydajności tych układów, to ważny parametr gdyż w sposób istotny pozwala zwiększyć wydajność naszego komputera. Domyślnie układ graficzny taktowany jest zegarem 500 MHz. Niestety z poziomu Bios nie ma możliwości regulacji częstotliwością magistrali FSB. Ta operacja odbywa się za pośrednictwem funkcji Overcloc Options [5%],która posiada tylko 6 zakresów opisanych w zestawieniu najważniejszych opcji. Pomimo wielu prób na tej płycie udało się dotrzeć tylko do 20% wartości OC kolejny próg 30% był już nie do przeskoczenia i kończył się zawsze restartem komputera. Poniżej przegląd zdjęć przedstawiających Bios płyty.

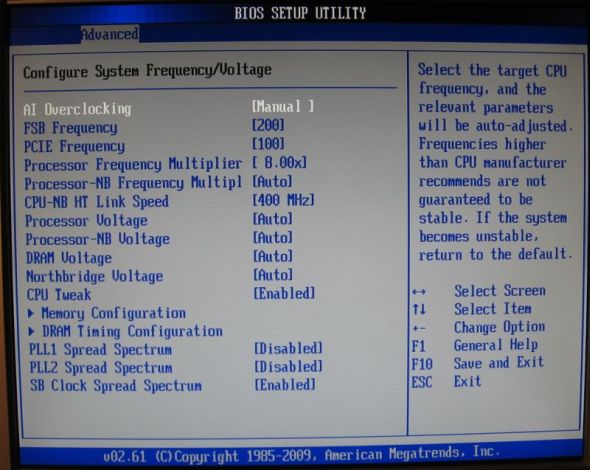

Wypunktowany opis najważniejszych opcji Bios pozwalających na podrasowanie sprzętu:
DDR Voltage
• - Od 1,9V do 2,25V - krok 0,05V
NorthBridge Voltage
• - Auto, 1,1 V , 1,2 V , 1,3 V, 1,4 V

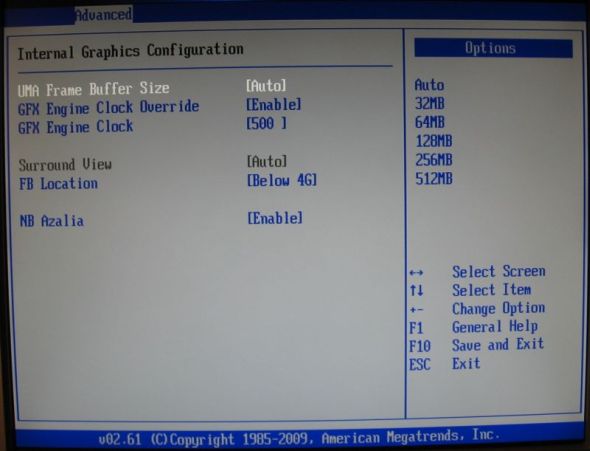

GFX Engine Clock [500]
• - Od 150 do 1500
Memory Clock Mode
• - 400 MHz, 533 MHz, 667 MHz , 800 MHz, 1066 MHz
Overcloc Options [5%]
• - 3%, 5%, 10%, 15%, 20%, 30%
Processor Voltage
• - Od 0,8V do 1,7V - krok 0,0125V
CPU-NB HT Link Speed
• - 200MHz, 400MHza, 600MHz, 800MHz, 1Ghz
