AMD Radeon HD 6850 i 6870 - karty DX11 drugiej generacji

Strona 1 - Wstęp

Wstęp

W dniu dzisiejszym AMD otwiera worek z drugą generacją kart dedykowanych dla API DirectX 11. Nowa seria Radeonów HD 6000 jest rozwinięciem i usprawnieniem serii poprzedniej. Niestety, ze względu na duże problemy fabryk produkujących wafle krzemowe z przejściem do procesu 28nm nowe karty są dalej tworzone w procesie 40nm. Nie przeszkodziło to jednak firmie w opracowaniu nowych układów i zastosowaniu wewnętrznych optymalizacji. Na początek AMD proponuje nam karty ze średniej półki: Radeon HD 6850 oraz Radeon HD 6870, kierowane przede wszystkim do walki z najpopularniejszą kartą NVIDII, GeForce'm GTX 460. W niniejszym artykule przedstawimy najważniejsze zmiany jakie zaszły w nowej serii oraz oczywiście przeanalizujemy wydajność nowych kart od AMD.

Nowa strategia

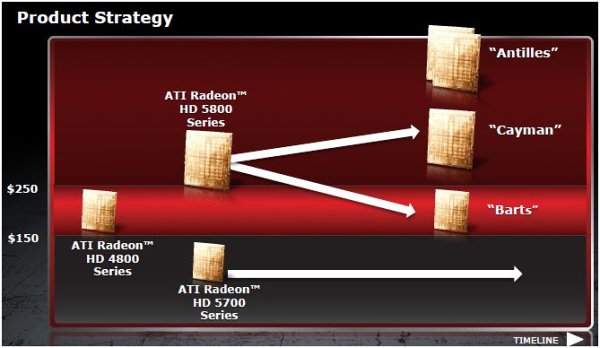

AMD, bazując na układzie Cypress przygotowało dwa nowe układy graficzne: Barts i Cayman. Układ Barts pozycjonowany jest na rynek mainstream natomiast układ Cayman zobaczymy w listopadzie, a kierowany będzie na rynek high-end. W grudniu pojawi się też karta złożona z dwóch Caymanów o kodowej nazwie Antilles. AMD zmienia strategię nazewnictwa kart czym może wywołać nieco zamieszania. Otóż karty mainstream do tej pory oznaczono nazwą X770 i X750 (gdzie X to numer generacji 2,3,4,5). Numeracja została podniesiona o 100 i teraz karty mainstream będą nosiły oznaczenia 6850 i 6870. Natomiast karty z górnej półki oznaczane do tej pory X850, X870 będą oznaczone jako 6950 i 6970, a karta z dwoma GPU 6990. Dziś nie debiutują więc następcy modeli 5850 i 5870 lecz następcy modeli 5750 i 5770. Na najszybsze karty nowej generacji musimy jeszcze chwilę poczekać.
Jest jeszcze jedna, bardzo istotna zmiana. Wraz z pojawieniem się serii kart 6000 AMD kończy żywot marki ATI.

Układ BARTS

Układ Barts składa się z 1.7 miliarda tranzystorów, zajmuje 255mm² i zawiera w sobie:
- 1120 procesorów strumieniowych pogrupowanych w 14 bloków SIMD. Architektura SP pozostała bez zmian i dalej jest to 4+1.
- 56 jednostek TMU po 4 na każdy blok SIMD
- 32 jednostki rasteryzujące ROP
- 256 bitowa magistrala dla pamięci GDDR5
- technologia wykonania 40nm
Widoczną zmianą w stosunku do układu Cypress jest zastosowanie dwóch jednostek Ultra-Threaded Dispatch Processor zamiast jednej odpowiedzialnych za rozdzielanie zadań dla poszczególnych procesorów strumieniowych. Poprawiono też teselator, który w zależności od obciążenia teselacją jest od 1,5x do 2x szybszy od tego, który znajduje się w układach generacji 5000. Optymalizacji uległy też same procesory strumieniowe jednak AMD nie podaje tutaj żadnych szczegółów poza stwierdzeniem faktu takowej optymalizacji. Sam układ Barts jest o 25% mniejszy niż Cypress, a więc koszt jego produkcji też jest mniejszy.

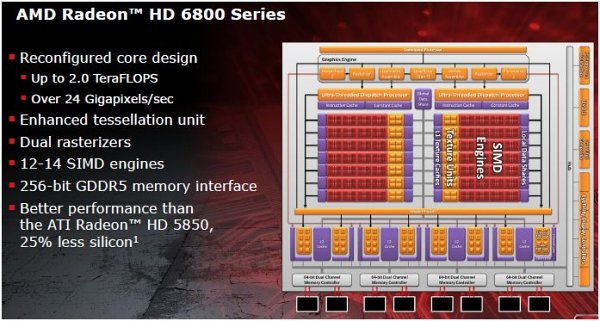

Układ Barts w całej okazałości

Karty Radeon HD 6870 i Radeon HD 6850

Na bazie nowego układu debiutują na razie dwie karty graficzne ale nie wykluczone, że będzie ich więcej w przyszłości.

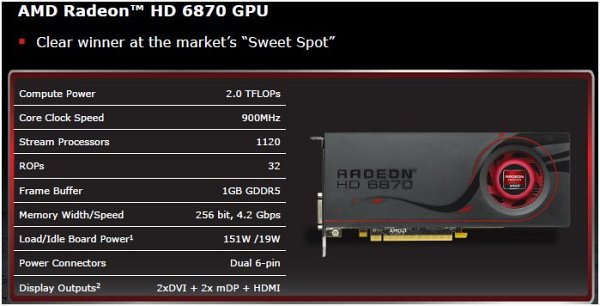

Radeon HD 6870 zbudowany jest na pełnym układzie Barts

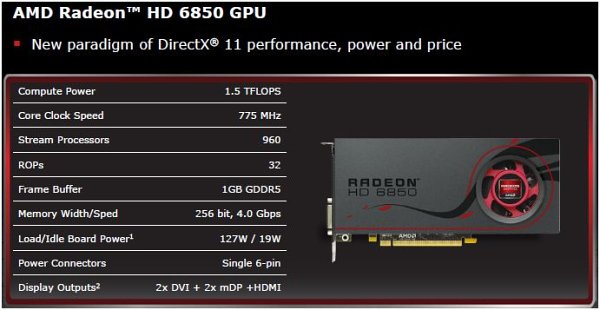

W Radeonach HD 6850 zablokowano dwa układy SIMD.

AMD współpracuje z twórcami gier

Często zarzucano firmie, że w przeciwieństwie do swoich konkurentów nie wspiera developerów gier. Wraz z nadejściem ery DX11 to się zmienia. AMD aktywnie wspiera twórców gier i może pochwalić się już nie małą listą:
