Akasa Fan Control Pro

Strona 3 - Montaż

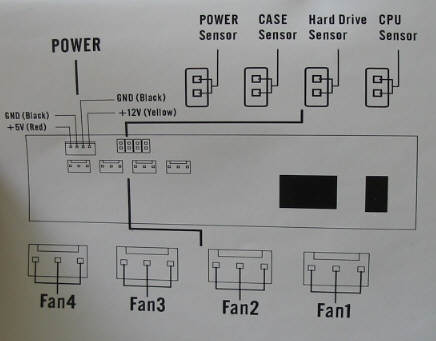

Montaż, czyli łączenie części lub zespołów w gotowy wyrób. Aby podłączyć Akasa Fan control Pro należy dokładnie obejrzeć tył urządzenia i zasięgnąć informacji z instrukcji:

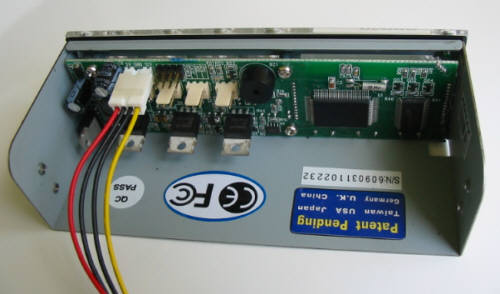

W porównaniu z testowanym wcześniej Sunbeam-em w tym modelu nie ma dużych radiatorów, całość wygląda dość skromnie. Po lewej znajdują się miejsca do podłączenia podzespołów, po prawej chipy odpowiadające min. za wyświetlacz LCD.

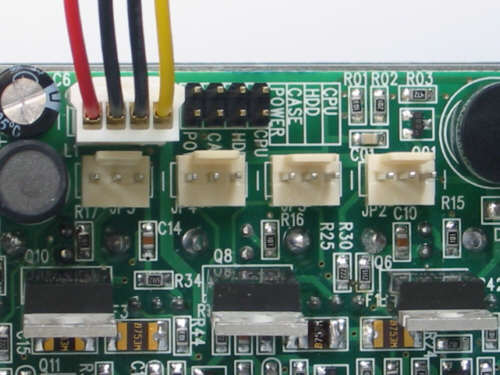

Po prawej stronie - obok przytwierdzonego na stałe 20-sto centymetrowego kabelka zasilania - umiejscowiono wejścia na wyprowadzenia od czujników do pomiaru temperatury. Pod spodem cztery wtyczki na kabelki od wentylatorów.

Wszystko wytłumaczone jest w instrukcji.

Przed podpięciem całości możemy zmienić kolorystykę - należy wybrać odpowiedni kolor z kilku dostępnych aluminiowych paneli.

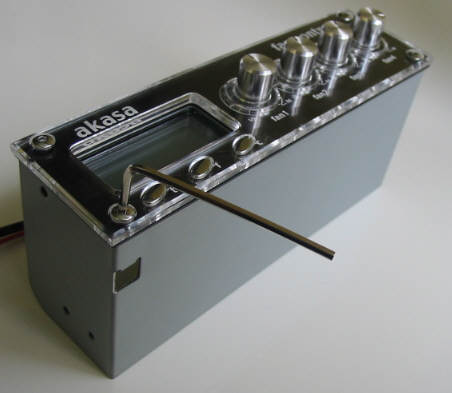

Odkręcenie śrubek nie sprawia najmniejszego problemu, gorzej jeżeli zgubimy potrzebne do tego narzędzie (kluczyk imbusowy) :).

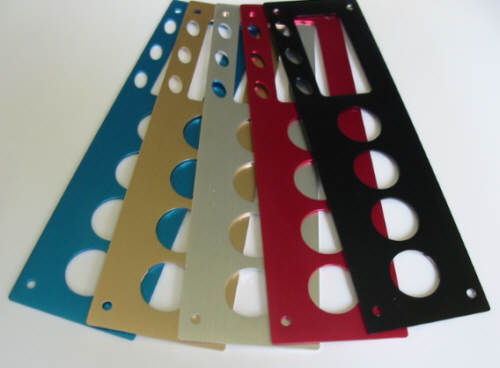

Po zdemontowaniu całości paleta kolorów prezentuje się następująco.

Do koloru, do wyboru...

Podpięcie niezbędnych kabelków po zamontowaniu urządzenia w obudowie jest bardzo ciężką operacją dla rąk i nerwów - ze względu na małe wymiary - zwłaszcza w ciasnych obudowach. Dlatego wykonałem tą operację przed umieszczeniem całości w obudowie. Dodatkowo dochodzi problem z możliwością przykręcenia tego produktu do niektórych obudów (np. mojej :)), jest to pewien dyskomfort psychiczny, ale urządzenie (tak już chyba będzie w wszystkich tego typu kontrolerach) trzymało się mocno - ścianki boczne wystarczająco napierają.
