Cztery płyty Socket 939, Abit i Epox SLI oraz 2xGigabyte

Strona 2 - Fatal1ty AN8 SLI

Abit Fatal1ty AN8 SLI
- Socket 939, Athlon 64 / Athlon 64 FX, HyperTransport 1000MHz
- nForce4 SLI
- 4xDIMM DDR400/333/266 do 4GB Dual Channel
- 2xPCI-E x16, 2xPCI-Ex1, 1xAbit Audio Slot, 2xPCI, 2xATA133, 4xSATA II RAID 0,1,0+1
- 10xUSB 2.0, 2xIEEE FireWire 1394
- karta sieciowa 10/100/1000Mbps ze sprzętowym firewallem
- odzielna karta dźwiękowa AC'97 7.1 RTL850
- ATX 305 x 245mm

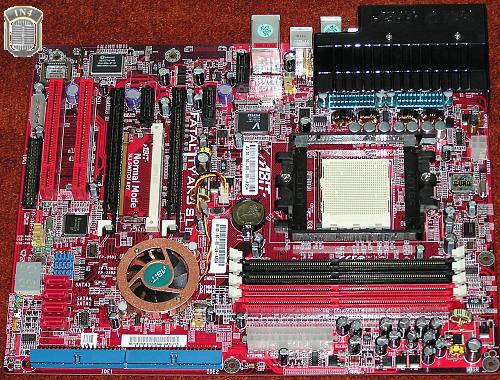

Płyta

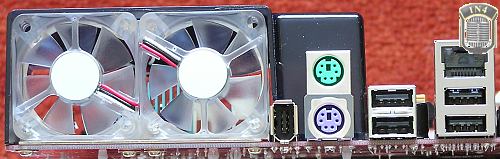

Wyjścia na płycie

Chłodzenie OTES

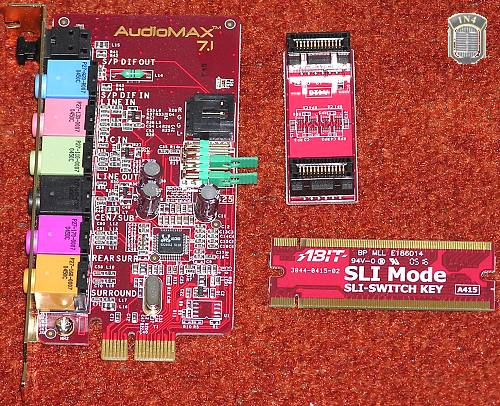

Karta dźwiękowa AC97 7.1

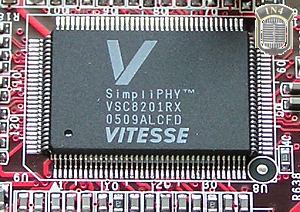

Kontroler sieciowy

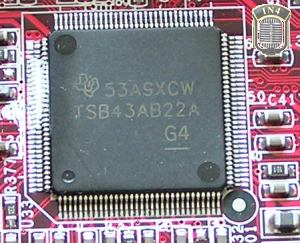

FireWire

Pudełko

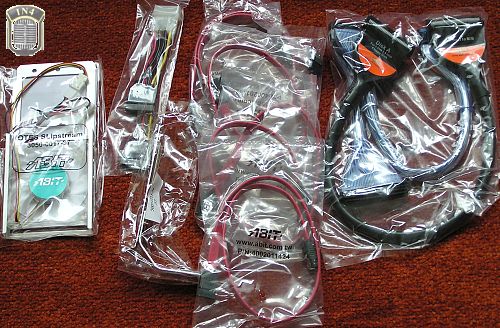

Kabelki

Instrukcja

µGuru panel

BIOS i podkręcanie
- magistrala FSB od 200 do 410MHz co 1MHz
- mnożnik od 4 do max. procesora
- taktowanie PCI-E od 100MHz do 145MHz co 1MHz
- PCI zablokowane na 33MHz
- hypertransport: x1, x2, x3, x4, x5
- napięcie procesora: od 1.4V do 1.75V co 0.025V
- napięcie RAM: od 2.5V do 3.55V co 0.05V
- napięcie chipsetu: od 1.4V do 1.8V co 0.05V
- napięcie magistrali hypertransport: od 1.20V do 1.35V co 0.05V
Wreszcie Abit jakiego pamiętamy. Doskonałe narzędzia overclockerskie a w parze z nimi, doskonałe wyniki. Na tej płycie udał się wycisnąć stabilnie FSB 370MHz, bijąc na głowę to co oferował testowany wcześniej model Fatal1ty AN8 !

Uwagi z testów
Druga z serii Fatal1ty, płyta Abita dla podstawki Socket 939. Teraz jest o wiele lepiej. Przede wszystkim zdecydowanie poprawiono właściwości overclockerskie, a tego od Abita się wymaga. Wreszcie mamy płytę o ekstremalnych osiągach.
Wentylatory pracują bardzo cicho, a BIOS pozwala je doskonale skonfigurować. Nowością jest wentylator ze specjalnym uchwytem mocującym, do chłodzenia kart graficznych pracujących w trybie SLI.
Polepszeniu uległa karta dźwiękowa i zamiast układu RTL658 mamy teraz RTL850 zgodny ze standardem AC'97 7.1 z wyjściem optycznym.
Ciekawym dodatkiem jest µGuru Panel montowany w zatokę 5.25" w obudowie.

Oferuje on wyjścia portów USB, FireWire, słuchawkowe, a także wejście na mikrofon. Specialnie chroniony jest przycisk Clear CMOS. Na podświetlanym wyświetlaczu znajdziemy natomiast odczyty jakie oferuje układ µGuru dotyczące częstotliwości pracy procesora, napięć i temperatur na poszczególnych elementach.
Płyta w czasie pracy podświetlana jest czerwonymi diodami LED znajdującymi się na jej krawędziach.
W czasie pracy nie odnotowałem żadnych problemów, a i pamięci oparte o kości Samsunga TCCD działały wyśmienicie.
