Cztery płyty Socket 939, Abit i Epox SLI oraz 2xGigabyte

Strona 4 - Gigabyte K8N Ultra-9

Gigabyte K8N Ultra-9
- Socket 939, Athlon 64 / Athlon 64 FX, HyperTransport 1000MHz
- nForce4 Ultra
- 4xDIMM DDR400/333/266 do 4GB Dual Channel
- 1xPCI-E x16, 2xPCI-Ex1, 3xPCI, 2xATA133, 4xSATA II RAID 0,1,0+1, 4xSATA 150 RAID 0,1,0+1
- 10xUSB 2.0, 3xIEEE FireWire 1394
- 2xkarta sieciowa 10/100/1000Mbps ze sprzętowym firewallem
- karta dźwiękowa AC'97 7.1 RTL850
- ATX 305 x 245mm

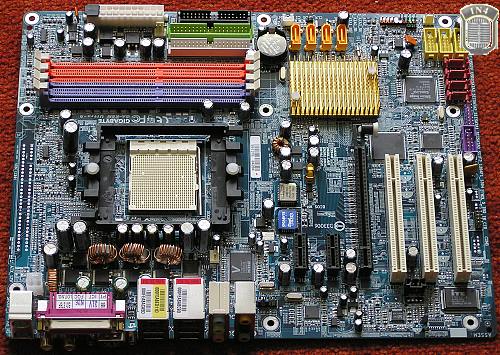

Płyta główna

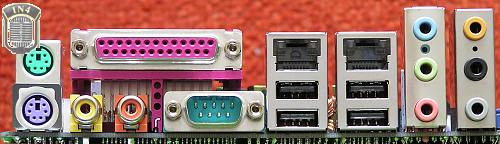

Wyjścia

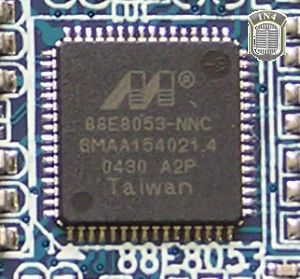

Kontroler sieciowy

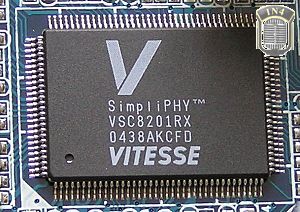

Kontroler sieciowy dla drugiej karty

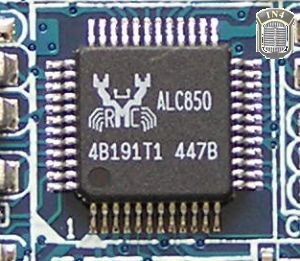

Masowo montowany układ dźwiękowy

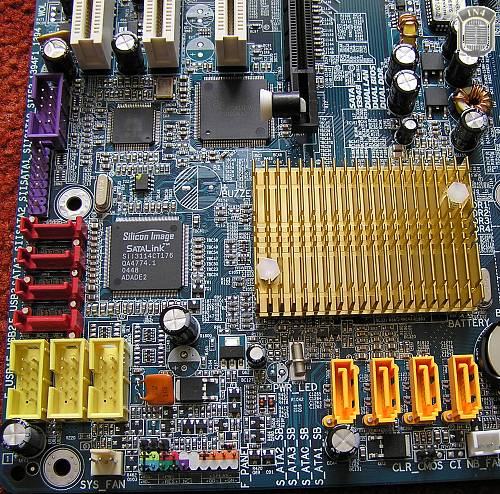

Dodatkowe porty SATA, oraz FireWire (fioletowe) oraz pasywnie chłodzony chipset

Standardowych rozmiarów pudełko

Instrukcja

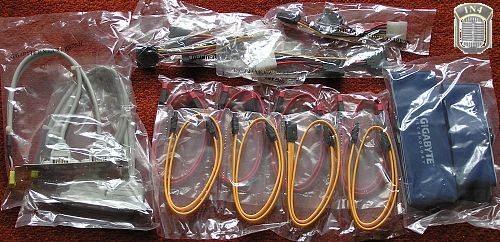

Sporo kabli i kabelków

BIOS i podkręcanie
FSB: 200-400MHz co 1MHz
HTT: x1, x2, x3, x4, x5, auto
Mnożnik: x4 do maks. procesora
PCI-E od 100MHz do 150MHz co 1MHz
Robust Graphics Booster (zwiększenie przepustowości złącza PCI-E) Auto, Fast, Turbo
CPU: 0.800V do 1.750V co 0.025V
HT-Link Voltage: +0.1V, +0.2V, +0.3V
Napięcie chipsetu (Core Voltage): +0.1V, +0.2V, +0.3V
Napięcie DDR: +0.1V, +0.2V

Narzędzie o/c standardowe i bez rewelacji ale też nie jest ambicją Gigabyte'a produkować płyty dla tej grupy docelowej. Niemniej jednak podkręcić można całkiem przyzwoicie aż do FSB 280MHz. Biorąc pod uwagę, że mamy do czynienia z pasywnie chłodzonym chipsetem, to wynik jest naprawdę dobry.

Uwagi z testów
Płyta jest dość dobrze wyposażona. Druga sieciówka, szybkie FireWire IEEE1394b czy też dodatkowe 4 porty SATA, to niewątpliwe atuty tej płyty. Dla miłośników wyciszania miła wiadomość, K8N Ultra-9 jest drugą po Chaintechu VNF i pierwszą tak dobrze wyposażoną płytą główną z pasywnym chłodzeniem chipsetu nForce4 Ultra. Gigabyte ma też w ofercie płytę bliźniaczkę lecz na nForce4 SLI, również chłodzoną pasywnie (model K8N Ultra-SLI).
Praca stabilna i bez problemowa, jak praktycznie na wszystkich testowanych płytach z chipsetami nForce4.
