ECS RS485M-M

Strona 2 - Na oko...

Wygląd zewnętrzny

---

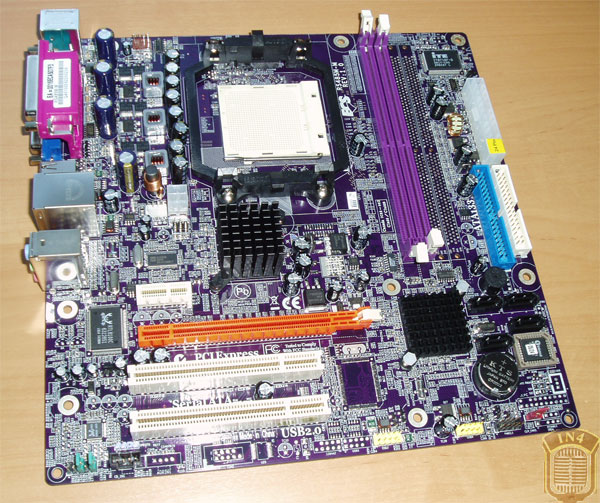

Płyta jest dosyć niewielkich rozmiarów (standard micro- ATX - 244mm*244mm). Wszystkie elementy umieszczone zostały na purpurowym laminacie. Właściwie nie ma się do czego przyczepić. Sloty rozmieszczone są dosyć rozsądnie i instalacja płyty nie sprawia żadnych problemów. Umiejscowienie wyjścia zasilającego (20/24) oraz taśm HDD/FDD również dosyć wygodne – na obrzeżach laminatu. Jedynie dodatkowe +12V 4pin można było zaplanować inaczej. Rozmieszczenie slotów SATA także nie wzbudza większych zastrzeżeń. Zastanawia natomiast fakt, że laminat został przygotowany dla czterech gniazd pamięci, a znajdziemy w tu tylko dwa. Widać jednak, że producent przemyślał dosyć dokładnie rozmieszczenie elementów na PCB.

Kliknij, aby powiększyć (1752x1542)

Obok podstawki AM2 spora ilość wolnego miejsca. To plus szczególnie w przypadku instalowania niestandardowego chłodzenia dużych rozmiarów.

Dwa sloty pamięci widmo ;)

Na płycie znajdziemy cztery gniazda rozszerzeń. Od lewej: PCI Express x1, PCI Express x16, oraz 2xPCI. Na zdjęciu widoczny także układ RTL8100C, odpowiedzialny za obsługę sieci.

ECS obsługuje cztery porty SATA ze wsparciem dla RAID (0,1).

Mostki płyty chłodzone są przez dwa niewielkie aluminiowe radiatory. Pomimo swoich rozmiarów, podczas normalnej pracy są one jedynie lekko ciepłe.

Na tylnym panelu od lewej znajdują się: porty PS/2, COM, VGA oraz nad nimi LPT, 4xUSB, LAN, a także panel układu ALC655, odpowiedzialnego za dźwięk.

W pudełku oprócz samej płyty nie znajdziemy wiele dodatków. Producent dołączył do zestawu podstawowe akcesoria takie jak taśmy (HDD, FDD, SATA), przejściówkę molex->sata, instrukcję oraz zaślepkę (niewidoczna na zdjęciu).
