Enermax Modu 87+ 700W

Strona 3 - Wnętrze i Testy

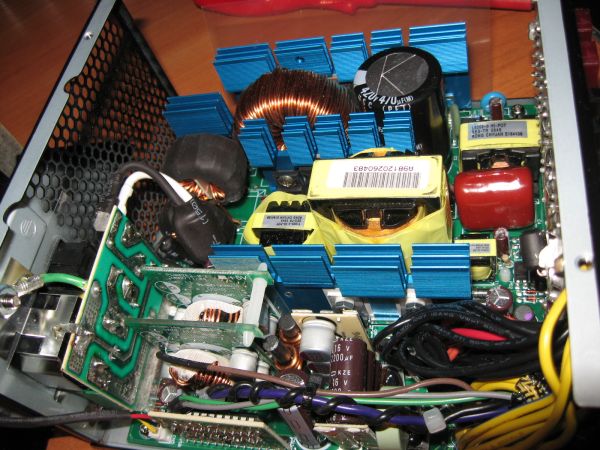

W środku jak na zasilacz tej mocy, może wydawać się dość pustawo, ale w nowoczesnych konstrukcjach właśnie o to chodzi, by zapewnić jak najmniejsze opory w przepływie powietrza między elementami elektroniki. Radiatory systemu chłodzenia wyglądają dość niepozornie, szczególnie w porównaniu do ostatnio prezentowanego produktu firmy RaptoxX, no ale najwyraźniej inżynierowie obliczający powierzchnię oddawania ciepła z układów mocy obliczyli, że takie właśnie kawałki aluminium, będą wystarczające. Czy nie zostanie to okupione głośniejsza (szybszą), pracą wentylatora?

Ciekawe jak będzie się prezentować "złoty" wentylator po kilku miesiącach pracy, ale dzięki bardzo gładkiej powierzchni łopat wirnika, ich czyszczenie za pomocą sprężonego powietrza nie powinno być zbyt trudne.

Dość oglądania, czas na próby obciążeniowe, przy których będzie również okazja przekonać się, jak głośny jest system chłodzenia Enermax'a. Poniżej aktualna platforma testowa, która do wyjścia procesorów serii Bulldozer, nie powinna się zmienić.

Konfiguracja testowa:
- procesor – Phenom II X6 1090T 3.6 GHz (125W TDP + OC)
- płyta główna – Gigabyte GA-MA890FXTA-UD5
- pamięci – 4 GB OCZ Platinum DDR3 1600 MHz
- karta graficzna – Zotac GTX 280 AMP (fabrycznie podkręcony)
- dyski HDD – Seagate Barracuda 7.200 11 - 320 GB / Seagate Barracuda 7.200 12 - 500 GB
- karta dźwiękowa Asus Xonar DX
- panel multimedialny Antec Veris
- 2 x napęd optyczny DVD
- obudowa Cooler Master ATCS 840
- 2 x wentylator 140 mm
- 3 x wentylator 200 mm
- 1 x wentylator 120 mm
- napęd FLOP

Norma ATX 2.2
3.3V +/- 5% 3.14V - 3.46V
5V +/- 5% 4.75V - 5.25V
12V +/- 5% 11.40V - 12.60V

To nieduże, proste urządzenie, szybko i sprawnie sprawdza nam, czy zasilacz mieści wartości napięć dla trzech podstawowych linii +12, +5 i +3.3V w sztywnych, zapisanych w elektronicznej pamięci układu scalonego, ramkach. Cechuje go duża powtarzalność testów i niezła dokładność, jak na sprzęt pomiarowy w granicach 200 PLN. Wciąż czekamy na sponsora profesjonalnego stołu pomiarowego, ale Emiraty Arabskie, póki co nie odpowiadają na mail'e... Po sprzedaży mojego leciwego już auta razem z maxi-skuterem, nie starczyłoby na nogi do tego stołu, więc póki co musimy polegać na wskazaniach narzędzia firmy Antec a linię +12V Jeśli norma ATX jest przekroczona, tester włącza sygnał alarmowy.

Jak widać na powyższym obrazku, miernik zarejestrował możliwości zasilacza w górnym zakresie norm. Linie +12V wskazują zakres 12.4V, a więc sporą rezerwę. Przy pierwszym podłączeniu Antec zapiszczał krótkim sygnałem, a dioda przy linii +3.3V zaświeciła czerwonym światłem, ale po chwili alert się skończył. Zapewne spowodowane było to przekroczeniem granicy "widełek" (może wahania napięcia lub przypadłość dziewiczego uruchomienia), bo wskazywana wartość 3.5V teoretycznie nie mieści się w normie 2.2 (max 3.46V), z którą urządzenie pomiarowe jest zgodne. Pomiary multimetrem wskazały jednak, że napięcie to nie przekracza normy, choć jest w jej górnej skali.
Do wykresów końcowych trafiły najniższe zanotowane wskazania multimetru. Poniżej wykres dla linii +12V (skala pomniejszona od 8V, inaczej różnice byłyby niema nieczytelne)...

... Dla linii +5V...

Oraz dla wartości +3.3V...
