FOXCONN H55MX-S LGA 1156

Strona 2 - Intel H55

Foxconn H55MX-S to ekonomiczna wersja modelu płyty głównej z gniazdem LGA1156 i obsługą procesorów ze zintegrowanym układem graficznym Intel GMA HD. Za kontrolę i nadzór nad pracą płyty głównej odpowiedzialny jest chipset Intel H55, jest to konstrukcja ekonomiczna przeznaczona dla użytkowników preferujących niskie ceny zakupu. Potencjalni użytkownicy nie powinniśmy spodziewać się fajerwerków i wodotrysków tak powszechnych w solidnych konstrukcjach o znacznie wyższym pułapie cenowym. Zobaczmy zatem jak prezentuje się płyta.

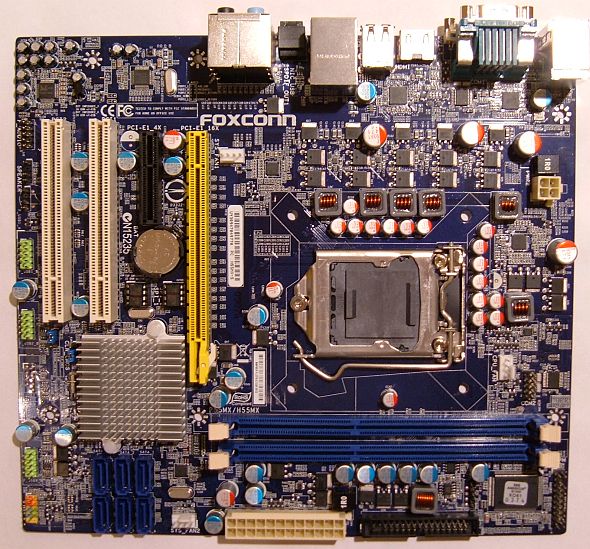

H55MX-S posiada wymiary 244×218mm. Sekcja zasilania jest bardzo skromna wykonana w schemacie 4+2 - 4 fazy dla procesora oraz 2 fazy dla kontrolera pamięci jej budżetowy charakter wykonana rzuca się wyrażanie w oczy. Do jakości wykonania nie można mieć większych zastrzeżeń a taką opcję sugerowałaby niska cena. Układ zasilania CPU pozbawiony jest radiatora, sekcja jest całkowicie goła. Żaden z kondensatorów nie jest niczym zakryty, chłodzeniem chipsetu zajmuje się pojedynczy radiator mający za zadanie obniżenie temperatury chipsetu. Sekcji zasilania procesora z racji tego że jest to najniższy model oparty o chipset H55 nie posiada żadnego typu chłodzenia w przypadku wytężonej pracy sekcja ta może się dość znacznie nagrzewać.

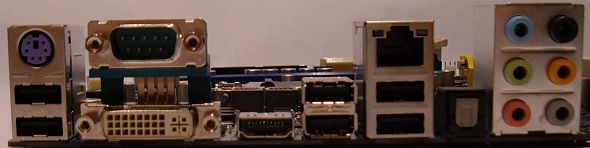

Dwa sloty RAM DDR3 gotowe do pracy w trybie jedno - lub dwukanałowym mogą obsłużyć moduły o pojemności do 8GB każdy, (kości po 4GB). Maksymalna prędkość działania modułów to podstawowe dla chipsetu H57/55, 1333MHz. Na płycie znajdziemy jedynie pojedyncze gniazdo PCI Express ×16, poza nim udostępniono też 2 gniazda PCI i jedno PCI Express ×1. Do płyt podłączymy do 6 urządzeń USB a na samej płycie znajdziemy 3 wejścia na podłączenie wentylatorów dających ożywczy oddech dla przegrzanych podzespołów. Brak jest możliwości podłączenia urządzeń eSATA czy IDE. Na płycie mamy jedno gniazdo LAN z prędkością przesyłu danych do 1GB/s. Producent umożliwił podłączenie 6 urządzeń SATA, niestety chipset Intel H55 nie ma możliwości łączenia dysków w macierze RAID. Audio dosługuje doskonale znany i bardzo popularny układ Realtek ACL889 odtwarzając sygnał audio w 8 kanałach i 24-bitowej rozdzielczości ze 192kHz próbkowaniem.

Zestaw z akcesoriami nie zachwyca, standardowe aczkolwiek trzeba przyznać bardzo skromne wyposażenie pozwalające podłączyć jedynie niezbędny sprzęt.
