Gigabyte i MSI - 7600GS = Cisza

Strona 2 - Gigabyte 7600 GS Silent-Pipe

Płaskie pudełko przytłacza nas ilością informacji o produkcie. Dowiadujemy się z niego, iż karta wyposażona jest w łącze PCIexpres, posiada układ z dwunastoma potokami, 256 MB pamięci DDR2, jest zgodna z Dx 9.0c, spełnia normy ekologiczne RoHS, dołączono do niej grę Serious Sam 2 i jest gotowa do obsługi HDTI oraz pracy w układzie SLI ...

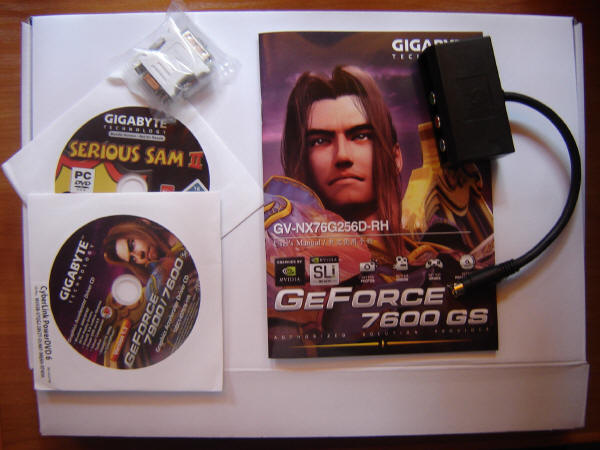

W środku znajdziemy niebieską kartę ze „złotym” radiatorem, instrukcję obsługi, płytkę CD ze sterownikami i oprogramowaniem (na jednej płycie – Drivery, Power DVD 6.0, Yahoo Tolbar i oprogramowanie Gigabyte Utility), płytkę DVD ze wspomnianą grą i dwie przejściówki.

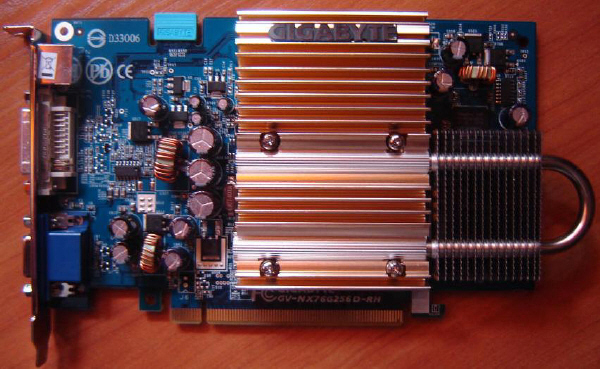

Płytka PCB jest własną konstrukcją Gigabyte. Układ elementów jest wymuszony kształtem sporego radiatora. Sam system chłodzący jest połączeniem dwóch radiatorów : jednym (złotym) spoczywającym bezpośrednio na rdzeniu GPU i drugim, umieszczonym na rurze HeatPipe (15 cienkich, aluminiowych blaszek)

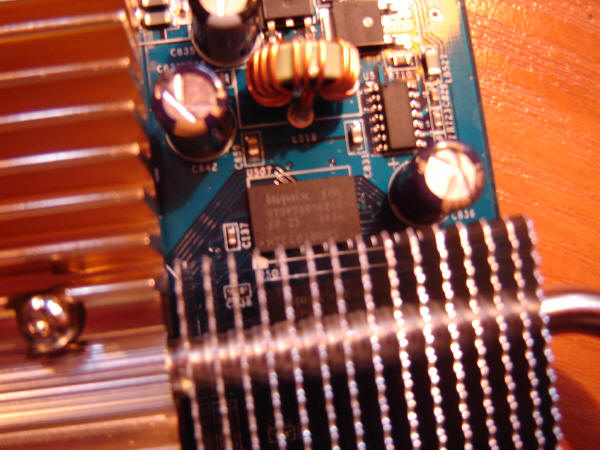

Na testowanym egzemplarzu użyto pamięci Hynix HY5PS561621A. Kości nie posiadają radiatorów a dwie ukryte pod „złotym” ożebrowaniem nie stykają się z jego wewnętrzną powierzchnią.

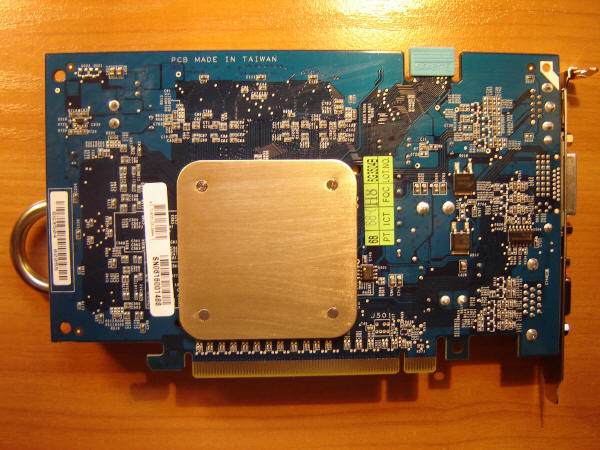

Druga strona karty jest prawie wolna od większych elementów elektronicznych. Uwagę przykuwa sporych rozmiarów „blacha”. Na pierwszy rzut oka wygląda na od-promiennik chłodzący tylną część PCB pod układem graficznym. Jednak jest to tylko i wyłącznie element mocujący radiator do PCB. Środek metalu wisi nad płytką opierając się na elastycznych podkładkach dystansowych.
