Karta

O samej karcie pisaliśmy już we wstępie. Jednak wypadałoby przyjrzeć się jej trochę bliżej.

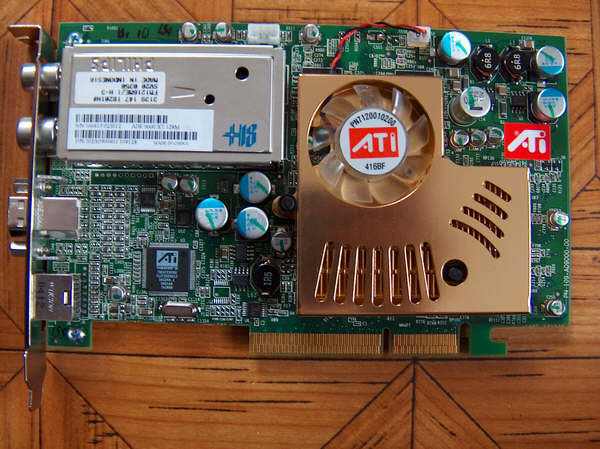

Laminat na jakim wykonana została karta jest koloru zielonego. Odbiega to nieco od referencyjnych kart ATi, które są koloru czerwonego. Radiator wykonany jest z miedzi i posiada cichy wentylator. Niestety tego typu chłodzenie ma pewien minus. Radiator zakrywa pamięci, lecz nie dotyka ich, co uniemożliwia odprowadzanie z nich ciepła. Niemożliwością jest więc zamocowanie oddzielnych radiatorków na pamięciach, bez wymiany całego chłodzenia.

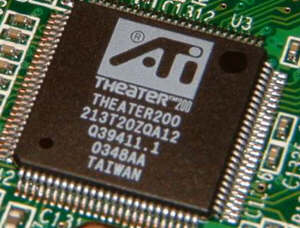

Za wyjście wideo karty oraz za dekodowanie sygnału wideo dostarczanego z tunera TV odpowiedzialny jest układ Theater 200, który jest następcą wysłużonego już Rage Theater. Ogromną zaletą Theater 200 jest to, iż zintegrowano w nim dekoder dźwięku (Rage Theater potrzebował do tego oddzielnego układu). Poza tym wyposażono go w 12-bitowe przetworniki obrazu, a także poprawiono filtry odpowiedzialne za jakość jego wyświetlania.

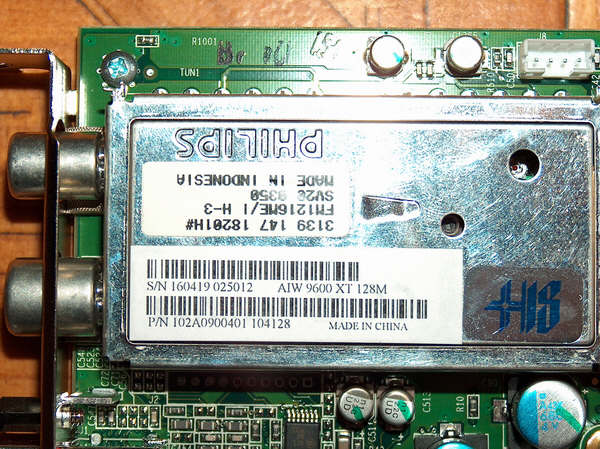

Analogowy tuner telewizyjny jaki zastosowano w kartach ALL-IN-WONDER wyprodukowany został przez Philipsa. Na śledziu znajduje się wejście na antenę radiową i telewizyjną. Zaletą tego typu tunerów jest wysoka jakość przechwytywanego obrazu oraz szybka zmiana kanałów.

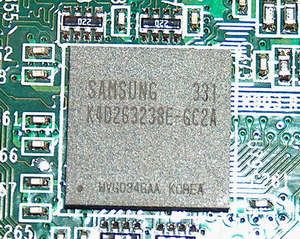

AIW 9600XT posiada 128MB pamięci BGA Samsung K4D263238E-GC2A 2.8ns DDR SDRAM. Ich taktowanie to teoretycznie 350MHz co daje nam efektywnie 700MHz. Jednak pamięci AIW 9600XT taktowane są efektywnie zegarem 650MHz i są o 50MHz szybsze od pamięci jakie znajdziemy na kartach RADEON 9600XT.
