Noctua NH-D15

Strona 2 - Wygląd 2

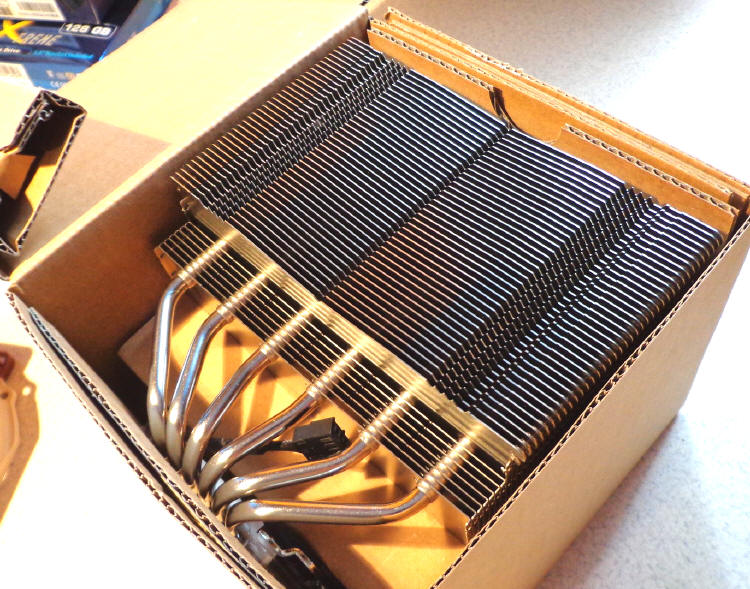

Choć w opakowaniu znajdziemy już gotowy do pracy cooler z jednym, środkowo umieszczonym wentylatorem, na początek przyjrzyjmy się jak wygląda jego "nagi" radiator.


Z solidnej, miedzianej podstawy wyprowadzono sześć ciepłowodów HeatPipe (6mm), co daje nam dwanaście aktywnych końcówek odprowadzających energię cieplną. Na nich spoczęło 90 aluminiowych finów tworzących dwie wieże (po 45 finów), z czego po pięć z każdej strony jest wyraźnie węższych. To zamierzony zabieg, bo w okolicy gniazda procesora na nowoczesnych płytach głównych spoczywają coraz większe systemy chłodzenia sekcji ich zasilania. Jeśli dodamy do tego, że w NH-D15 poszerzono radiator o jeden centymetr (po pół z każdej strony) oraz o pół centymetra zwiększono dystans między wieżami, może się na platformie zrobić naprawdę ciasno. Sam radiator bez wentylatorów waży równo jeden kilogram.


Cały radiator NH-D15 mierzy sobie 165mm (H) x 150mm (W) x 135mm (D), więc różnice do jego odpowiednika NH-D14 o wymiarach 160mm (H) x 140mm (W) x 130mm (D), nie są może porażające, ale kiedy bezpośrednio spojrzymy na oba wymienniki ciepła, zauważymy więcej subtelnych zmian w nowym produkcie.


Jak widać na powyższym zdjęciu, ciepłowody zostały szerzej wkomponowane w aluminiowe finy, co ma zapewnić im bardziej optymalną wydajność przekazywania energii. Jeszcze lepiej widać to z góry oraz zauważymy zmiany w ukształtowaniu samego ożebrowania coolera. W 15-ce zniknęły też charakterystyczne rowki na silikonowe łoża, na których w 14-ce spoczywały wentylatory. W nowym systemie chłodzenia ten patent nie jest już konieczny do tłumienia ewentualnych drgań pracujących wirników, ale o tym wspomnę trochę później.








Stopy obu coolerów są w zasadzie identycznie rozwiązane, choć w NH-D15 zauważalnie lepiej wykończono ich styk z promiennikiem procesora. Jest ono mniej chropowate (ślady po obróbce skrawaniem), jak i wykończone bardziej "lustrzaną" warstwą chromu.
