Nie znalazłszy niczego ekstremalnego w budowie płytki, postanowiłem przyjrzeć się nieco funkcjom biosu, aby odnaleźć element mogący świadczyć o niesamowitych możliwościach tegoż produktu.

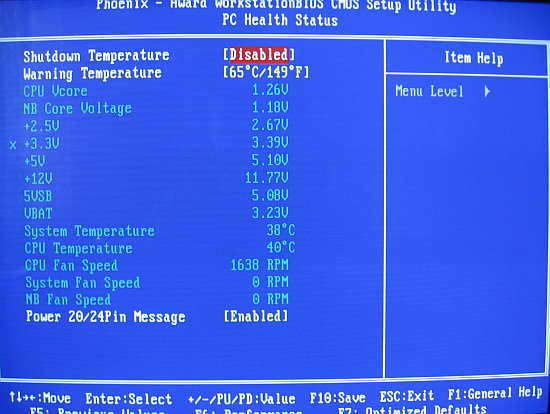

Użytkownika przywita ekran biosu Awarda, w którym umieszczono standardowe elementy. Nie należy spodziewać się opcji dostępnych w płytach typu DFI LAN Party. Monitoring napięć i obrotów wentylatorów jest przejrzysty, jednak woltaż 12V był dosyć mocno przekłamywany (ponad 0.3V).

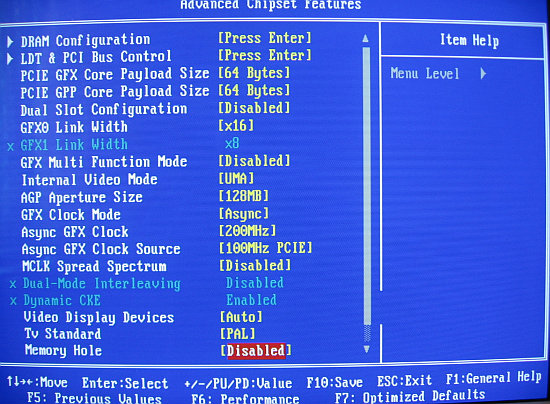

Jedną z ciekawszych opcji, obecnych w najnowszym biosie, jest AGP Aperture Size. Portu AGP nie dane mi jednak było na tej płycie ujrzeć.

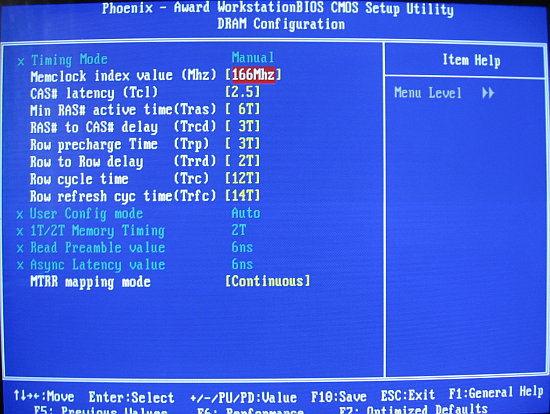

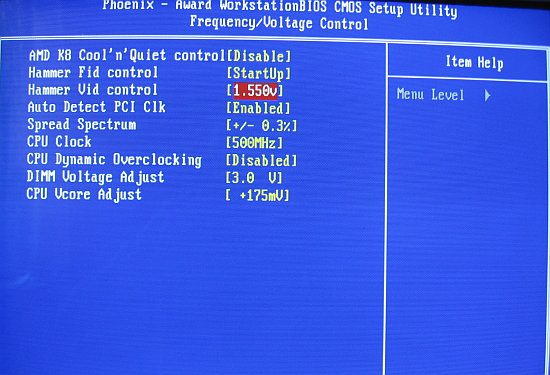

Overclockerzy szczególnie zainteresowani będą opcjami służącymi do ustawiania timingów pamięci - po raz kolejny mamy tylko standardowe wartości. Zabrakło również dzielnika pamięci 150 MHz. Możliwości podniesienia napięć podzespołom zamontowanym na płycie głównej są całkiem niezłe - sumarycznie ponad 1.6V dla CPU jest wartością dobrą, zaś 3V dla pamięci zupełnie wystarczającą dla modułów nie zbudowanych na kostkach Winbonda. Istnieje również możliwość ustawienia częstotliwości taktowania HTT na poziomie aż 500 MHz.

Możliwości możliwościami, ale liczą się tylko faktyczne dokonania danego egzemplarza. Po serii testów okazało się, że maksymalną stabilną wartością HTT, jaką udało się uzyskać używając produktu marki ECS, było 260 MHz. Płyta z pewnością byłaby w stanie działać ze zdecydowanie większą częstotliwością, gdyby nie pewna zagrywka producenta z Tajwanu, polegająca na tym, że zmiana mnożnika HT nie działa. Bardziej obrazowo to ujmując - wraz z podnoszeniem HTT, rośnie taktowanie HTL (standardowo 1000 MHz - 5x200). W celu podkręcenia procesora overclockerzy zmniejszają mnożnik HT, np. na x3, aby iloczyn mnożnika HT i HTT nie przekroczył 1000 MHz. W KA1 MVP zmiana ustawień HT nie działa, przez co przy HTT 260 MHz, HTL wynosiło już 1300 MHz (30% powyżej teoretycznej stabilnej granicy). Ujmując to jednym zdaniem - w tej chwili KA1 MVP nie nadaje się do większego OC.
