Akcesoria VIZO

Strona 3 - VIZO Master Panel

Drugą propozycją przysłaną do nas jest VIZO Master Panel, przeznaczony do montażu w zatoce 5.25 cala. Jest tego typu urządzeń na rynku naprawdę sporo a wiele z nich próbuje na skusić krystalicznymi wyświetlaczami, wskazującymi np. liczbę obrotów wentylatorów czy też temperatury dla poszczególnych elementów komputera. Produkt VIZO nie jest wyposażony w tego typu fajerwerki. To proste urządzenie dla odbiorców potrzebujących ułatwić sobie dostęp do podłączenia się z zewnętrznym dyskiem twardym lub napędem optycznym i to niekoniecznie z mobilną ich wersją.
Niewielkie pudełko z przezroczystym okienkiem daje już ogólne pojęcie o wyglądzie panelu ...

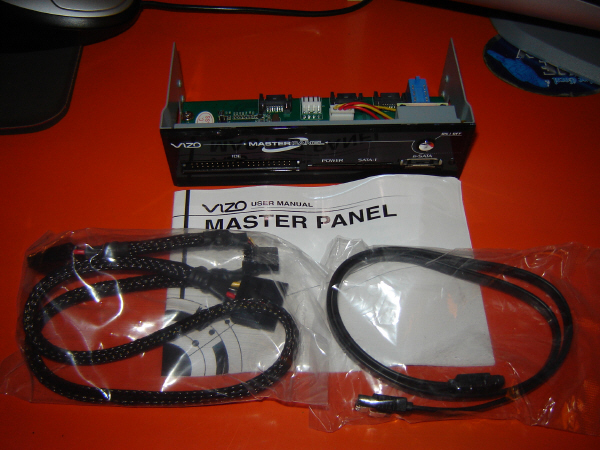

W kartoniku znajdziemy prócz samego panelu okablowanie niezbędne do podłączenia go z płytą główną : kabel SATA (60 cm), przejściówkę SATA / SATA / Molex (60 cm) do zasilania podłączanych urządzeń (przewody ułożone w czarnej siatce) i instrukcję obsługi.

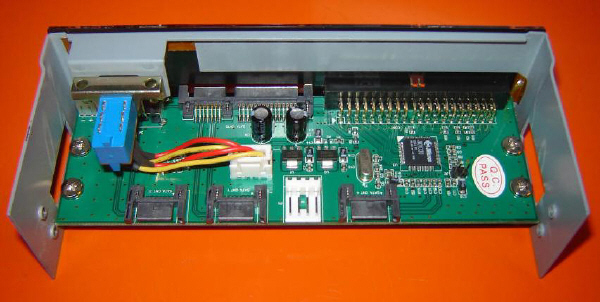

Panel zasilamy (a właściwie jego gniazdo zasilania SATA) bezpośrednio z zasilacza, poprzez wtyczkę 4 pin (Flop). Poszczególne porty (IDE, SATA, e-SATA) łączymy bezpośrednio z odpowiednimi wyjściami na płycie głównej. Tutaj musimy korzystać już z okablowania dołączonego do naszej płyty głównej, bo nie znajdziemy go w zestawie.


Dane Techniczne :

Kompatybilność – ATA / ATAPI Ultra DMA 33/66/100/133 i 150 MB/s
SerialATA 1.0 / 2.0 i e-SATA
Maksymalny transfer – 1.5 Gbps dla SerialATA / 3 Gbps dla SATA II
Zgodność z systemami Windows 98 / 98 SE / ME / 2000 / XP oraz MAC OS 9.x

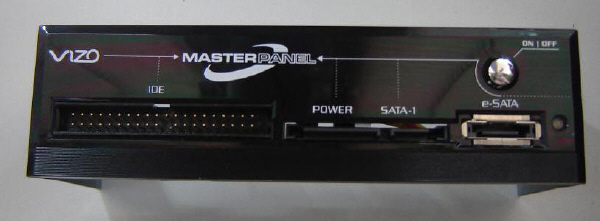

Front panelu zawiera wszystko co najpotrzebniejsze do podłączenia nośników danych. Do dyspozycji otrzymujemy (od lewej) port IDE, łącze zasilania prądowego dla dysków SATA (lub poprzez przejściówkę dysków / napędów Molex), port SerialATA i e-SATA.


Przycisk On/Of (załączenie i odcięcie napięcia) ułatwia nam bezpieczne podłączanie i odłączanie dysku, bez konieczności wyłączania komputera. O uruchomionym zasilaniu informuje nas świecąca się dioda LED (szkoda że na zielono).

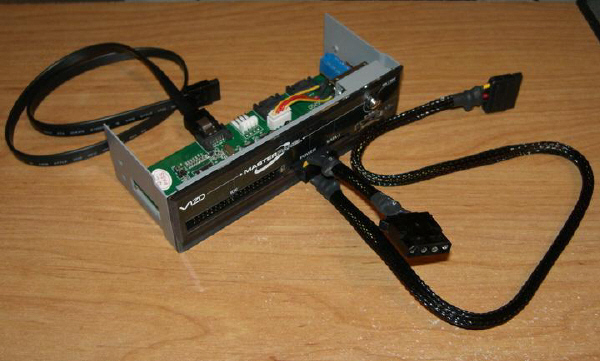

W zasadzie nie ma co rozpisywać się na temat montażu i używania VIZO MasterPanel. Wszystko jest właściwie intuicyjnie proste i sprowadza się do zamontowania urządzenia w wolnej zatoce 5.25 oraz odpowiedniego połączenia go z płytą. Kiedy przykładowo chcemy podłączyć dysk twardy z interfejsem IDE, łączymy go z panelem taśmą a w port zasilający wkładamy przejściówkę (wtyczkę Power SATA) i wybieramy odpowiedni wtyk na drugim jej końcu (Molex/SATA). Pamiętać należy o tym, aby port zasilający podczas podłączania urządzeń zewnętrznych, był wyłączony (przycisk On/Of).

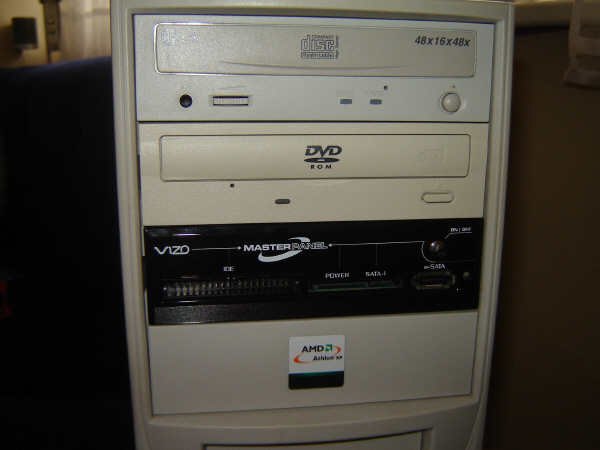

Plexiglasowy front panelu jest dobrze wykończony i pomimo że brak mu podświetlenia, może dobrze się prezentować w obudowie naszego komputera. W tego typu urządzeniach nie tyle chodzi o wygląd, co o funkcjonalność a tego MasterPanel-owi nie można odmówić. Szkoda że nie znaleziono na nim miejsca na dodatkowe gniazda USB, których przecież nigdy nie jest za wiele.
