ECS 6100SM-M i GIGABYTE GA-M61P-S3

Strona 2 - ECS GeFORCE6100SM-M

ECS GeFORCE6100SM-M







Drugą z testowanych konstrukcji jest ECS 6100SM-M. Płyta zapakowana jest w przyjemne dla oka pudło, które informuje nas o jej podstawowej specyfikacji.

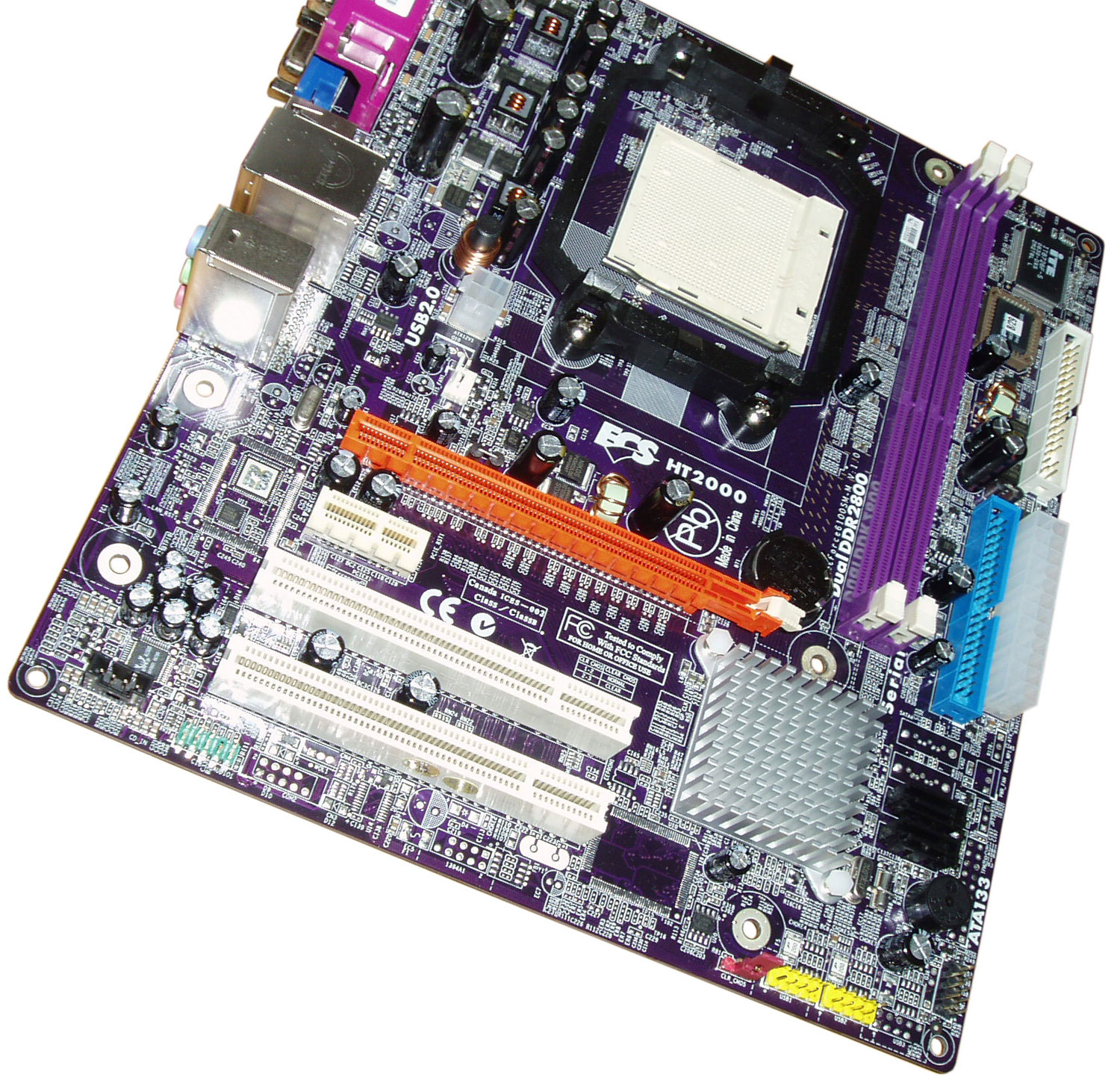

Podobnie jak u poprzednika, tak i tu wykorzystano chip ze zintegrowanym układem graficznym GF6100 (nForce 405). Rozmieszczenie elementów nie budzi większych zastrzeżeń. Jest to dobrze znany, standardowo wykorzystywany przez ECS laminat. Jedyny błąd w projekcie to umieszczenie wtyku ATX12V pod koszykiem procesora co utrudnia w niektórych przypadkach instalacje przewodu. Pozostałe podzespoły płyty zainstalowane zostały dobrze. Sloty IDE, FDD oraz gniazdo ATX24PIN znajdują się tam gdzie jest ich miejsce, czyli przy krawędzi PCB. Dodatkowe złącza paneli USB oraz dysków SATA także umieszczone zostały prawidłowo – ich położenie nie utrudnia instalacji przewodów.


Kliknij, aby powiększyć




Kliknij, aby powiększyć

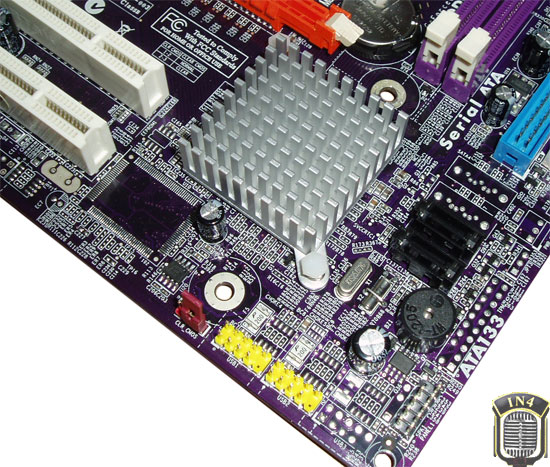

Za odprowadzanie nadmiaru energii cieplnej odpowiada niewielki aluminiowy radiator. Spełnia on swoje zadanie. Podczas podkręcania nie zapomnijmy jednak o lekkim nawiewie na niego.

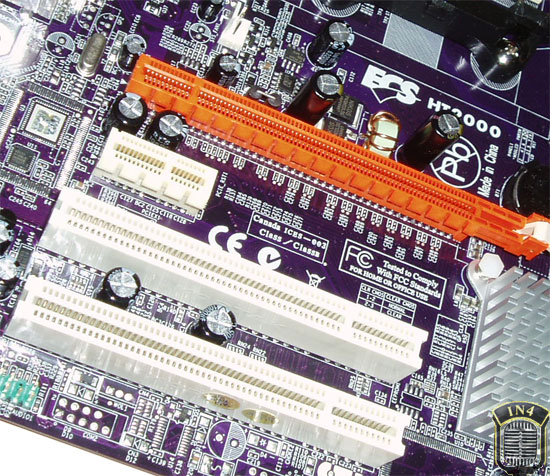

Na laminacie znajdziemy dwa sloty PCI, jeden PCIE oraz jeden PCIEx16.




Nad gniazdem ATX24PIN zainstalowany został port IDE. Po jego prawej stronie umiejscowiono wtyk stacji dyskietek. Nieopodal widoczne także dwa sloty pamięci DDR2.

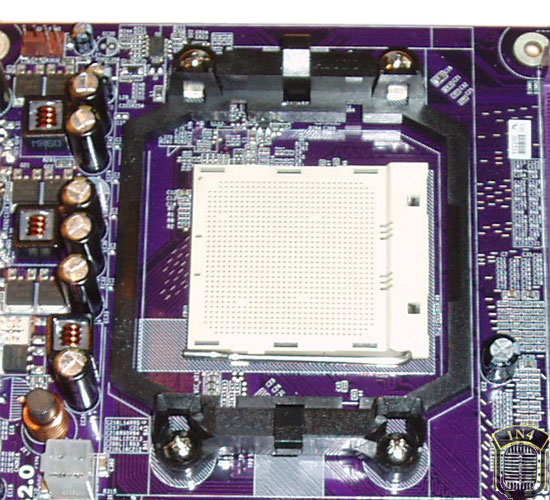

W okolicy koszyka procesora pozostawiono wystarczającą ilość wolnego miejsca. Instalacja systemy chłodzenia jest tu bezproblemowa.


Panel zewnętrzny od lewej: 2xPS/2 dla klawiatury i myszki, 1xCOM, 1xLPT, 4xUSB2.0, 1xLAN oraz listwa układu audio.


Akcesoria

W komplecie wraz z płytą producent dostarcza:



  • instrukcję obsługi
  • płytę ze sterownikami
  • zaślepkę
  • zestaw przewodów (1x SATA, 1xFDD, 1xATA, przelotka MOLEX->SATA)

    Podobnie jak u konkurencji jest to standardowe wyposażenie budżetowych płyt.
