ECS 6100SM-M i GIGABYTE GA-M61P-S3
Strona 4 - BIOS - ECS 6100SM-M

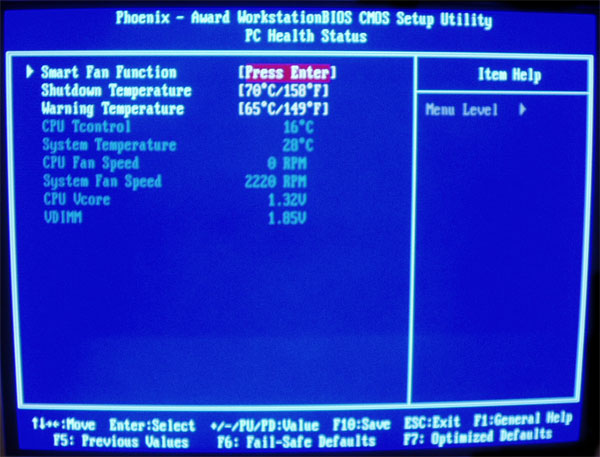

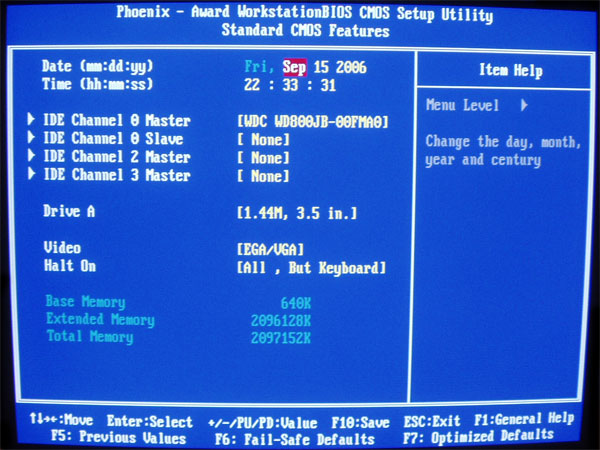

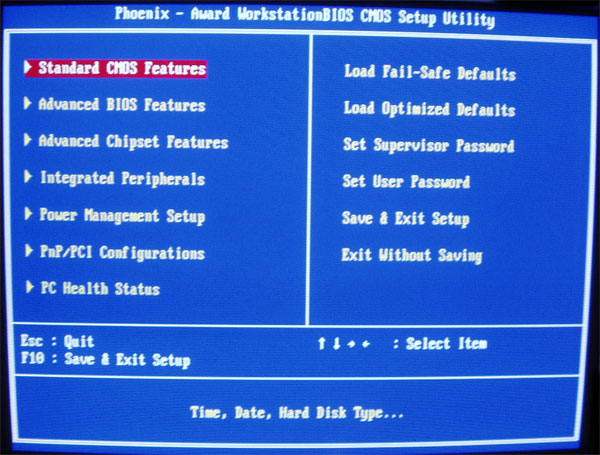

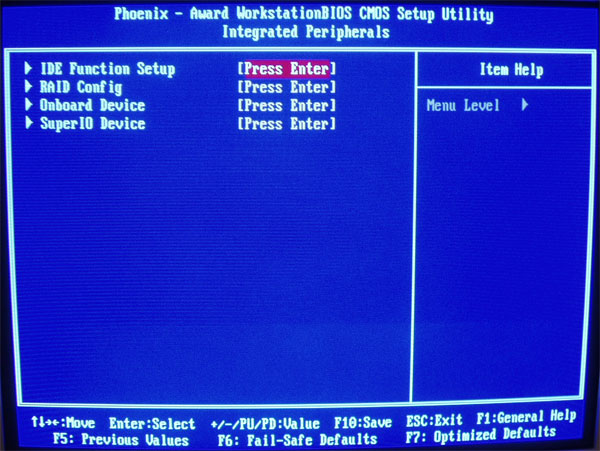

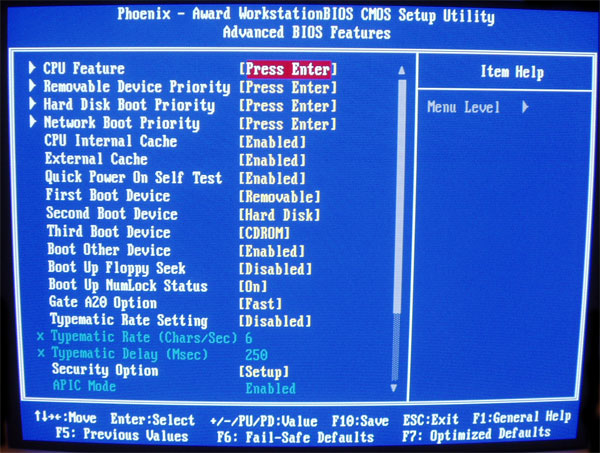

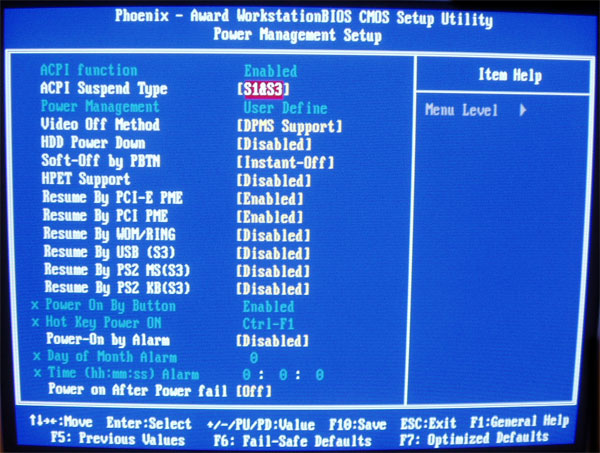

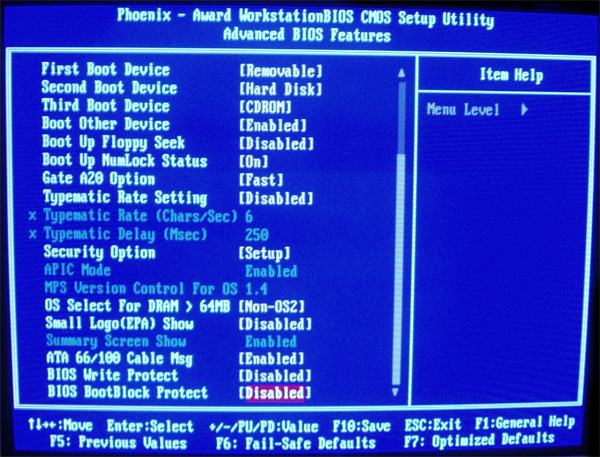

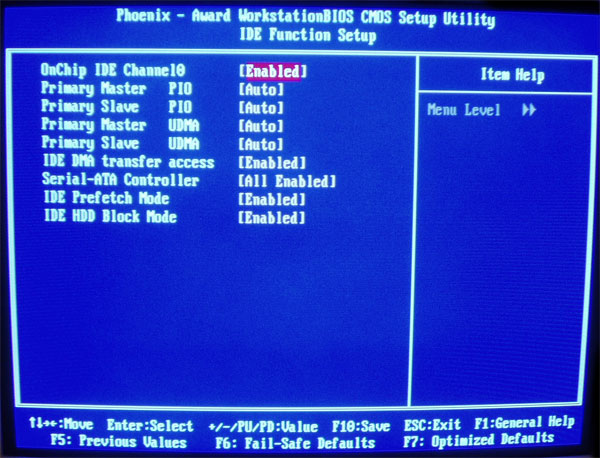

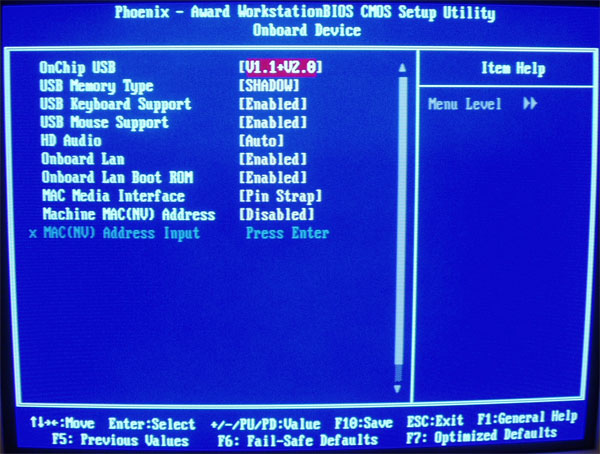

BIOS - ECS GeFORCE6100SM-M

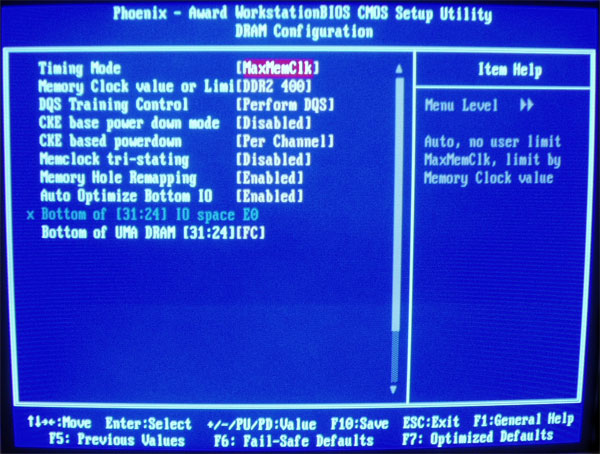

Konstrukcja firmy ECS wykorzystuje BIOS Phoneix-Award. Podobnie jak u poprzednika jego możliwości ograniczają się do manipulacji podstawowymi parametrami. Podkręcać możemy natomiast w całkiem niezłym zakresie (mapa opcji OC poniżej). Razi niestety brak zaawansowanych opcji pamięci (timingi oraz napięcie).
Podkręcanie - mapa funkcji OC
Zakładka: CPU CONTROL
- Od 4x do 13x (w zależności od CPU)
- Od 0.55V do 1.350V - krok 0.0125V
NPT FID Control
NPT VID Control

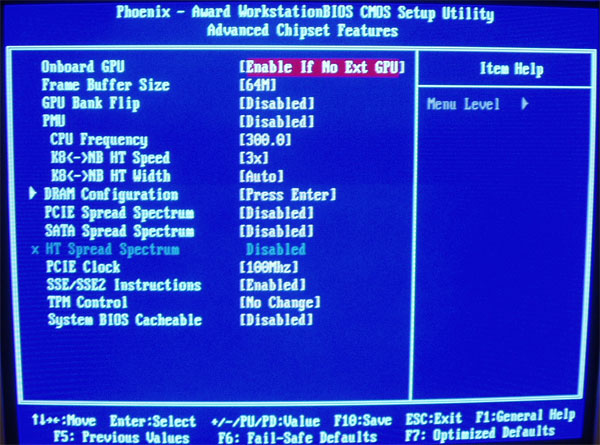

Zakładka: ADVENCED CHIPSET FEATURES
- Od 200MHz do 300MHz - krok 1MHz
- Od 1x do 5x - krok 1x
- 8 8 - 16 16
- Od 100MHz do 150MHz - krok 1MHz
CPU Frequency
K8 <-> NB HT Speed
K8 <-> NB HT Width
PCIE Clock

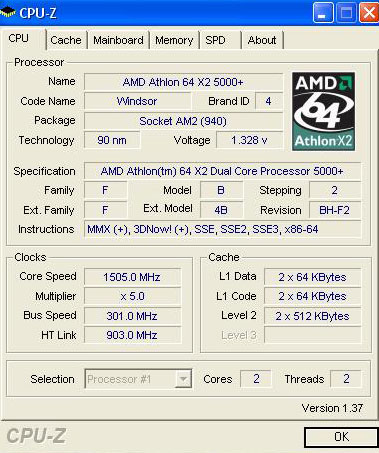

Maksymalne stabilne HTT.
Platformę ECS 6100SM-M udało się zmusić do pracy z szyną HTT 300MHz. Była to maksymalna możliwa do ustawienia wartość w BIOS. Układ pracował stabilnie z niezmienionym woltażem (nawet jeśli chcemy podbić napięcie, nie ma ani takiej potrzeby ani także możliwości). Szkoda że maksymalnym napięciem dla procesora jest tutaj 1.350V. Będzie to niestety bariera nie do przeskoczenia w czasie podkręcania, zwłaszcza przy bardziej "opornych" procesorach.
