Sapphire X1900XTX Toxic Liquid Cooling

Strona 2 - Co w środku ?

Kiedy otworzyłem pokaźnych rozmiarów paczkę i wygrzebałem z gąbki opakowanie karty, byłem zszokowany jego wielkością. To "kwadratowe wiadro", wykonane z plastiku o mlecznym zabarwieniu, z powodzeniem zajęło fotel pasażera w moim samochodzie ...

... owe mleczne zabarwienie nie było wdzięcznym modelem do fotografii ... nawet w naturze napisy wydawały się rozmazane.

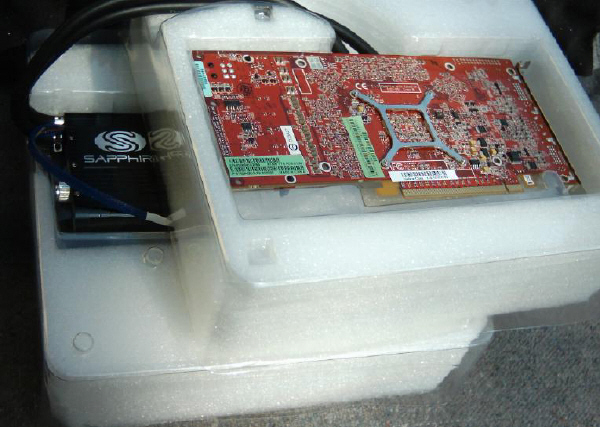

W środku, w dwóch "szufladach" z pianki ochronnej, spoczywa drogocenna zawartość ...

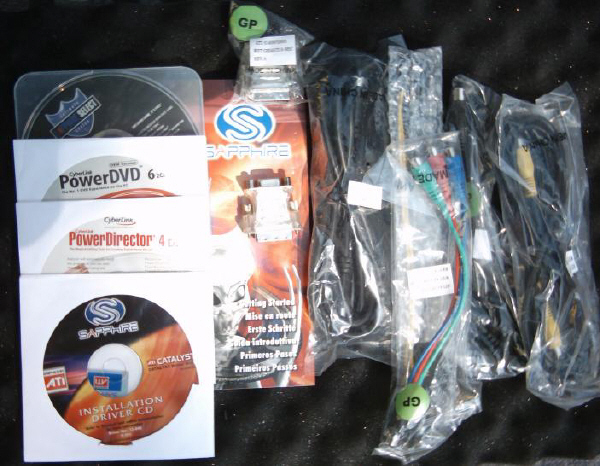

Na samym spodzie plastikowego opakowania spoczywa tekturowy kartonik ukrywający dodatki w postaci :
- Instrukcji obsługi i instalacji
- CD ze sterownikami
- CD z programem Power DVD 6.0
- CD z programem Power Directior 4 + dodatki
- Płytka DVD z czterema samplami gier, z których dwie można wybrać w pełnej wersji ("Brothers in Arms - Road to Hill 30", "Tony Hawk - Underground 2", "Prince of Persia - The Two Thrones" i "Richard Burns Rally")
- Dwie przejściówki DVI-Sub
- Przejściówkę S-Video - trzy końcówki Cinch
- Kabel TV S-Video (około 150 cm)
- Przejściówkę zasilającą Molex / wtyk 6 pin
- rozgałęźnik S-Video / 2 x Cinch / 2 x S-Video

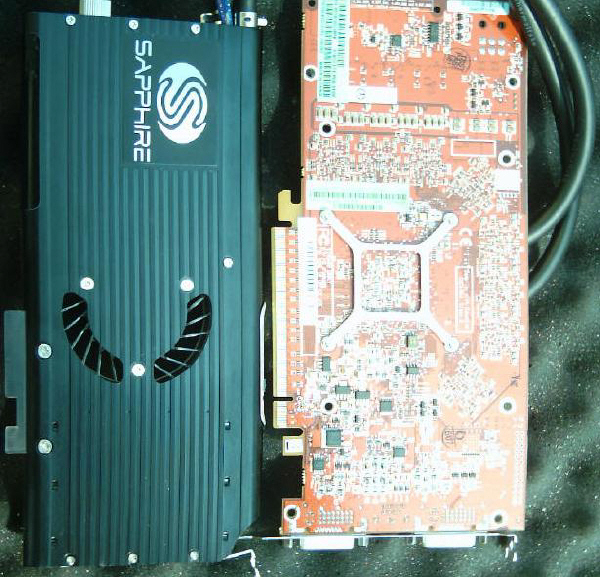

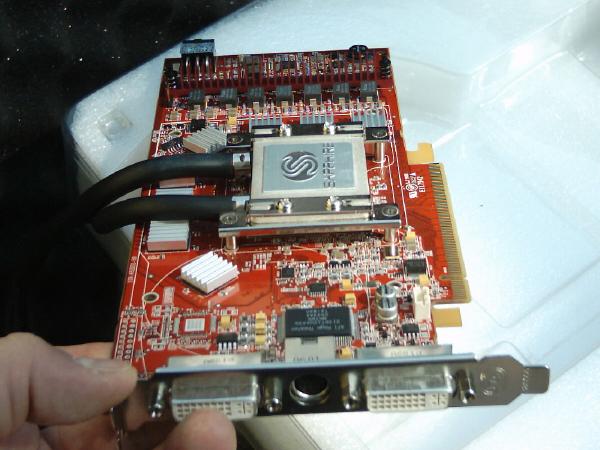

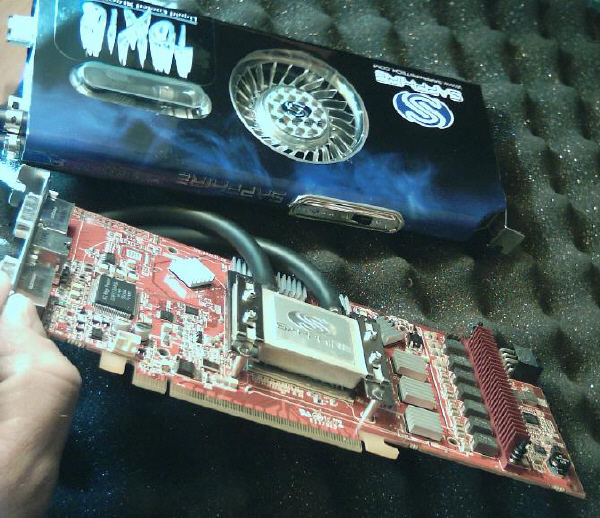

Po wyjęciu piankowych "szuflad" możemy dobrać się do całości zestawu. Laminat jest referencyjną konstrukcją znaną z innych produktów wyposażonych w standardowy cooler zajmujący dwa "śledzie" (potocznie zwany "suszarką"). W X1900XTX Toxic uwagę przykuwa ilość "łysego" miejsca wokół bloku "wodnego" umieszczonego na GPU.

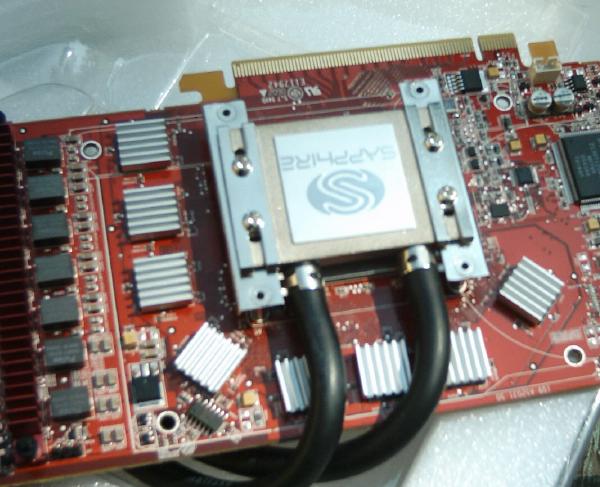

Na kostkach pamięci spoczywają aluminiowe radiatorki. Według Samsunga (producenta pamięci), każda z nich (GDDR3 K4J52324QC-BJ11) zużywa 2.73 W i może maksymalnie osiągnąć 125 stopni ... więc jest co chłodzić.

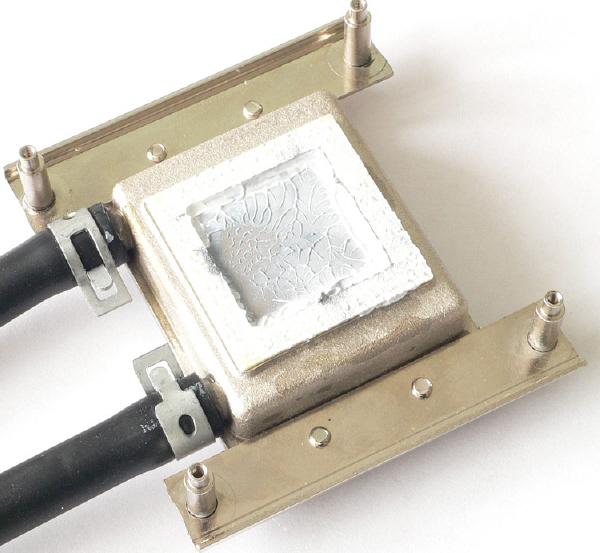

Stopa bloku wykonana jest z beztlenowej miedzi ...

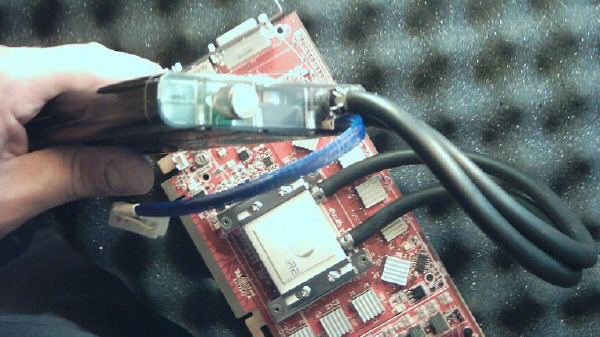

Cały zestaw jest gotowy do pracy bez żadnych dodatkowych czynności. Przewody wychodzące z bloku ( napisy na nich zdradzają projektanta i wykonawcę zestawu chłodzącego - Thermaltake) połączone są już z chłodnicą i szczelnie zapięte metalowymi zaciskami. Na bocznej krawędzi widać przełącznik obrotów wentylatora LOW - HIGH ... z drugiej strony boku znajduje się plastikowa "płetwa" (bez styków), którą wsuwamy do wolnego gniazda PCI. Jest to element mocujący chłodnicę do płyty głównej (na zdjęciu trochę niżej) ...

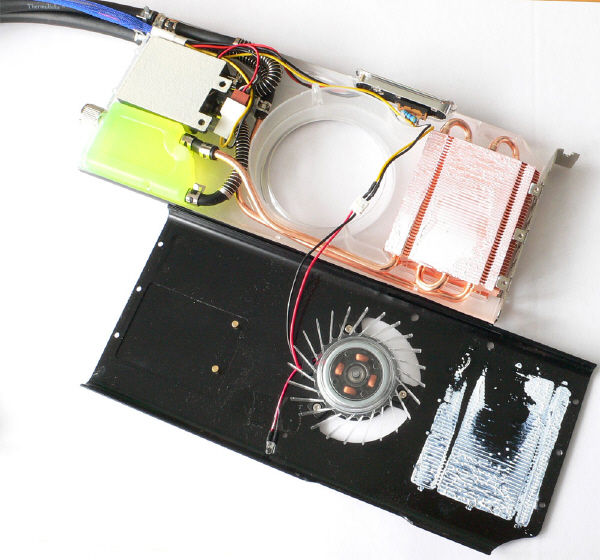

Chłodnica składa się z trzech części :

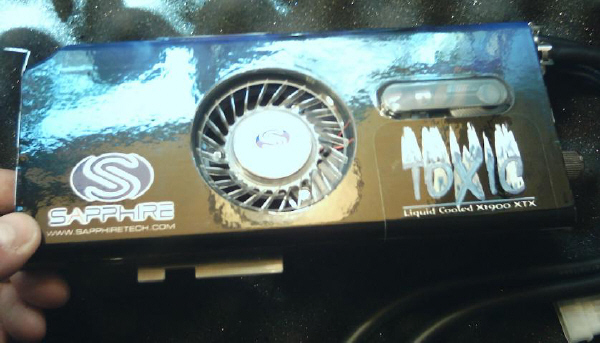

- pierwsza (licząc od połączenia z "wężami"), to część w której znajduje się mały zbiorniczek z zielonym (dodatek antyglonu) płynem zakończonym niklowanym korkiem - zakrętką (nie pomylić z pokrętłem), zintegrowany z pompką, którą widać w pleksiglasowym okienku na ozdobnej stronie chłodnicy.

- druga część - w centrum panuje wentylator - turbina, naganiający powietrze w kierunku ...

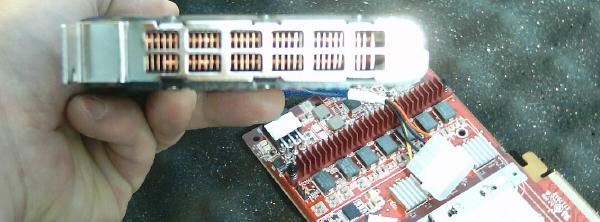

- ... trzeciej części, czyli wymiennika ciepła składającego się z miedzianych rurek i również miedzianego radiatora. Rurki przekazują ciepło na miedziane finy radiatora, od którego powietrze odbiera energię cieplną i wychodzi poza obudowę, przez szczeliny w "śledziu".
