Tacens Valeo III 600W

Strona 3 - Wnętrze i testy

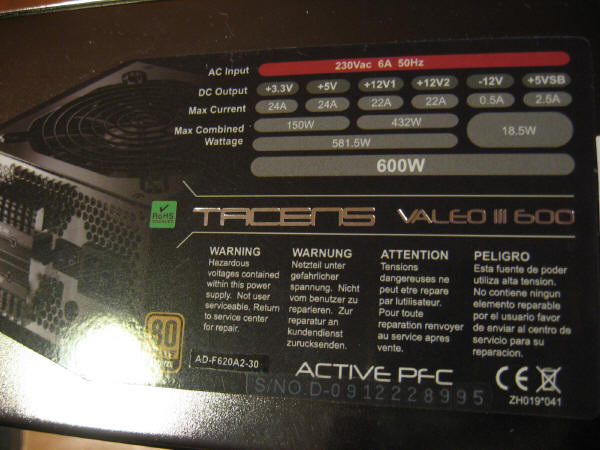

Zasilacz Tacens Valeo III 600 wyposażono w dwie niezależne linie 12V oraz komplet zabezpieczeń (OCP, OVP, UVP, UTP, OPP, SCP). Dokładny podział napięć i ich amperaż podaje tabliczka znamionowa.

22A na linie może nie poraża, ale jak się okazało, wartość ta swobodnie wystarcza do zasilenia bardzo mocnej karty graficznej. Skoro wspomniałem już o tym, dodam że konfiguracja testowa zmieniła się z powodu awarii akceleratora nVidii (GTX280), i jego miejsce zajął bardziej obciążający zasilacze, dwurdzeniowy Radeon HD 5970. W połączeniu z procesorem Phenom II X6 1090T ustawionym na stałą prędkość 3.6 GHz dla każdego z sześciu rdzeni i modułami pamięci DDR3 pracującymi przy napięciu 1.9V, daje to spore wyzwanie dla jednostek PSU. Zanim przejdziemy do praktycznego torturowania Tacensa, zobaczmy co ma on w środku i jak wygląda w porównaniu do modelu z poprzedniej generacji. U góry Tacens III, niżej Tacens II...

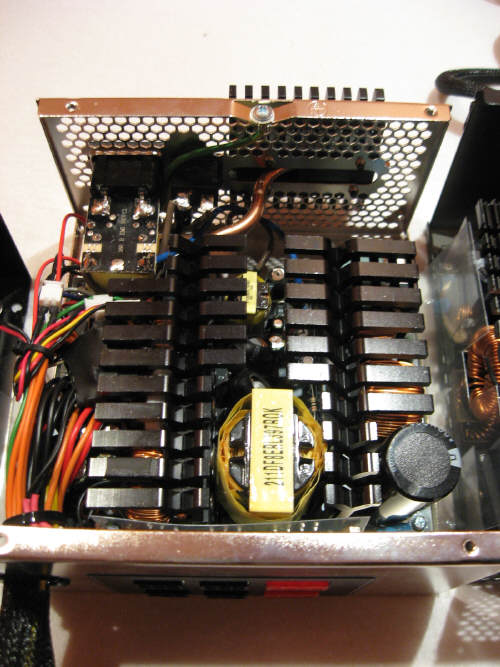

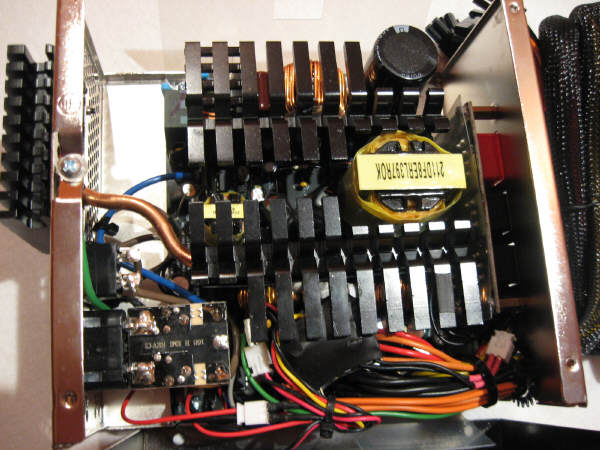

"Trójka"...

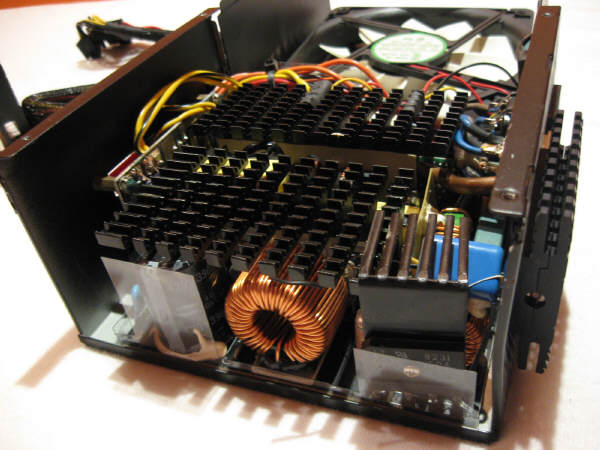

i "dwójka"...

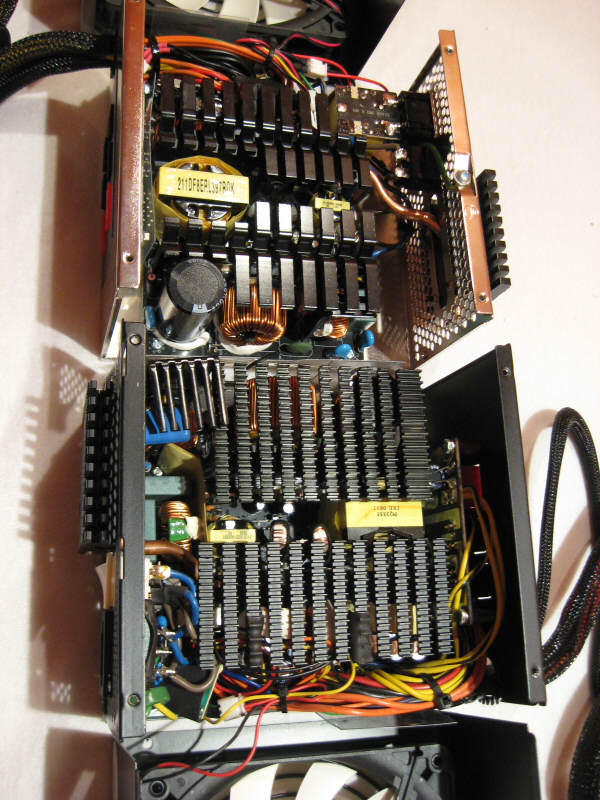

Jak widać układ podzespołów na płytce PCB, jest podobny, choć niektóre elementy elektroniki różnią się od siebie. Zmieniły się również radiatory chłodzące układy mocy (osobiście te "stare", bardziej mi się podobają).

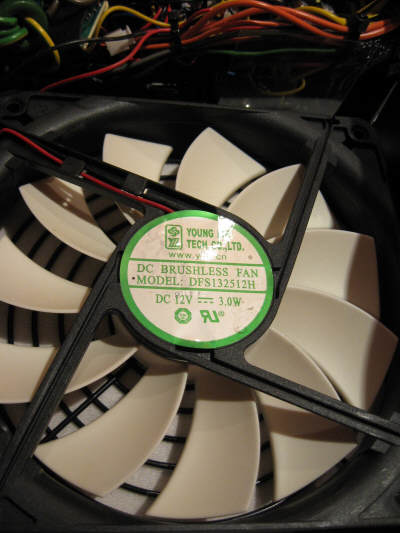

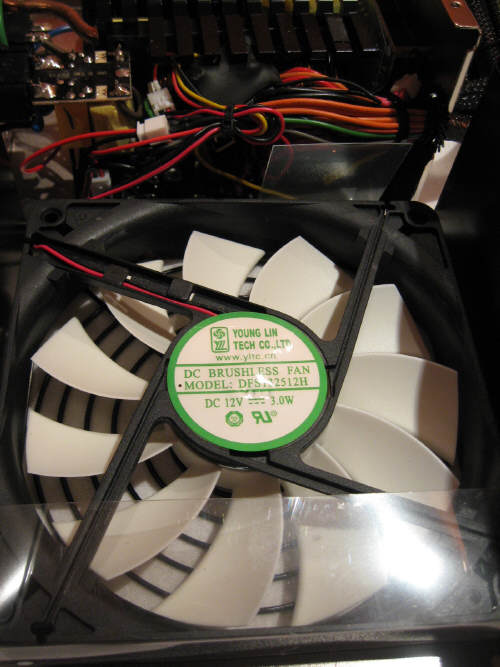

Ciekawostką jest że system chłodzenia, zostać poddany pewnym zmianom konstrukcyjnym, ale na pewno nie chodzi tu o sam wentylator. Ten w "dwójce" miał oznaczenie DFS132512H i moc 3W, a ten w "trójce" ma oznaczenie... DFS132512H i moc 3W. Wychodzi zatem na to, że różnic trzeba będzie dopatrywać się w charakterystyce elektronicznego sterowania jego pracą.

Tacens II 600

Tacens III 600

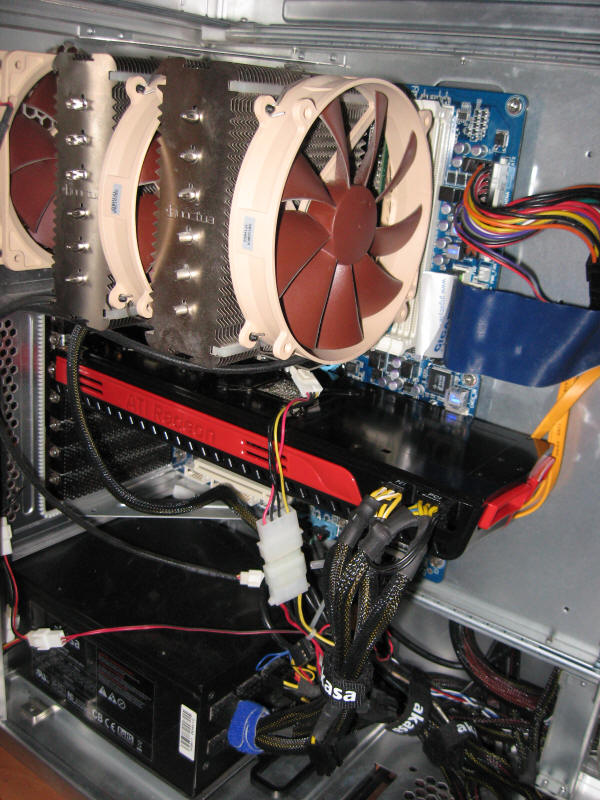

Skoro już wiemy jak to wygląda, zobaczmy jak to działa. Poniżej pełna konfiguracja testowa:
- procesor – Phenom II X6 1090T - stałe ustawienie na 3.6 GHz (125W TDP + OC)
- płyta główna – Gigabyte GA-890FXA-UD5
- pamięci – 4 GB OCZ Platinum DDR3 1600 MHz 1.9V
- karta graficzna – Radeon HD 5970 (dwurdzeniowy)
- dyski HDD – Seagate Barracuda 7.200 11 - 320 GB / Seagate Barracuda 7.200 12 - 500 GB
- karta dźwiękowa Asus Xonar DX
- panel multimedialny Antec Veris
- 2 x napęd optyczny DVD
- obudowa Cooler Master ATCS 840
- 2 x wentylator 140 mm
- 3 x wentylator 200 mm
- 1 x wentylator 120 mm
- napęd FLOP

Norma ATX 2.2
3.3V +/- 5% 3.14V - 3.46V
5V +/- 5% 4.75V - 5.25V
12V +/- 5% 11.40V - 12.60V

Do wykresu trafiły najniższe wskazane przez multimetr wyniki pomiaru, nawet jeśli pojawiły się one na chwilkę. Ze względu na minimalne różnice między wynikami IDLE a Stres, skala wykresów +12V, jest podana od około połowy nominalnego napięcia. Bez tego zabiegu subtelne różnice były by niemal zupełnie niezauważalne.

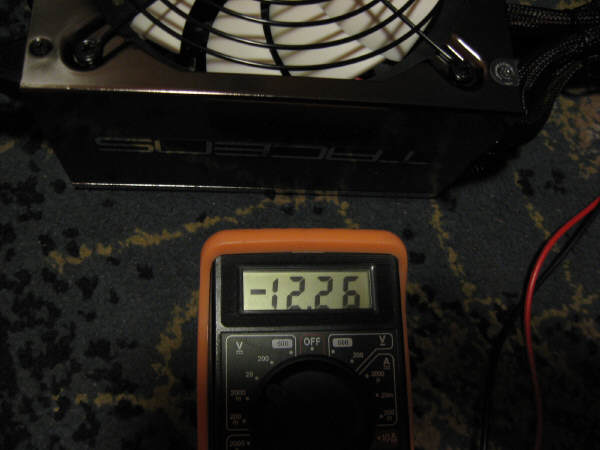

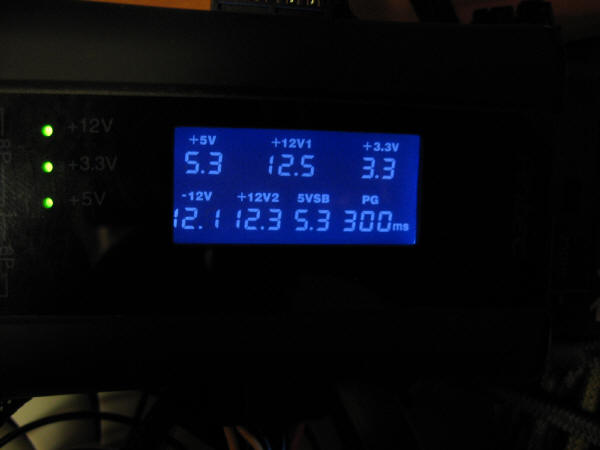

Aplikacje Furmark i Cinebench 11.5 wyciskały ostatnie soki z karty graficznej i CPU, ale Tacens III o mocy 600W dał radę. Na liniach +12V radził sobie nieco lepiej od "dwójki". Urządzenie pomiarowe firmy Antec, którą podarowała nam na potrzeby portalu firma eXtremeMem, to swoisty "stół" pomiarowy sprawdzajacy prawidłowe działanie poszczególnych linii napięć i alarmuje sygnałem dźwiękowym, jeśli któraś z nich przekracza normę (urządzenie działa zgodnie z normą ATX 2.2). Według jego pomiarów wszystkie linie były w granicach normy i po podłączeniu do komputera wartości linii +12V w modelu Tacens Valeo III najczęściej oscylowały wokół liczby 12.35V, a chwilowe spadki nie przekraczały 12.26V.

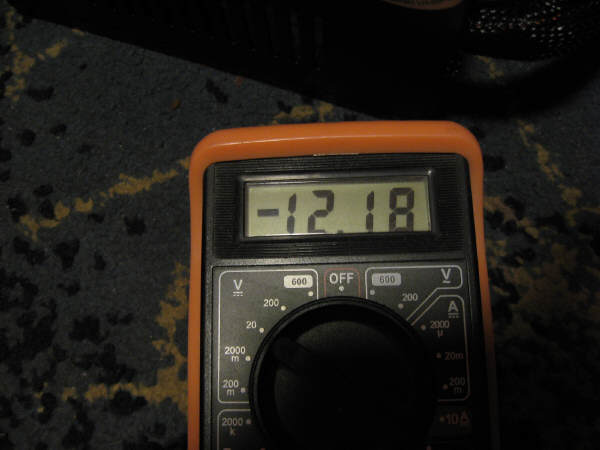

Tacens II miał nieco niższe wskazania, ale różnice są marginalne.

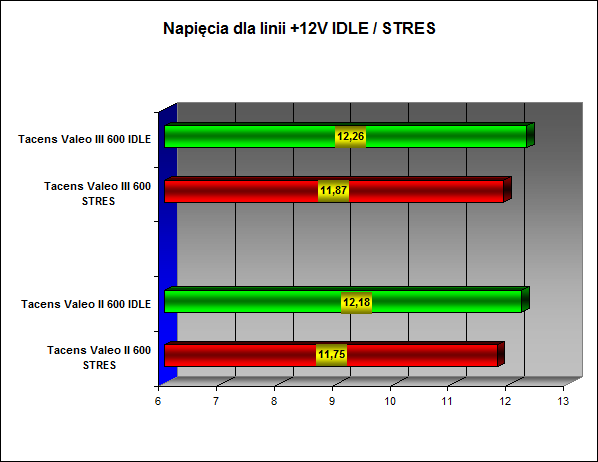

Wykres napięć dla linii +12V

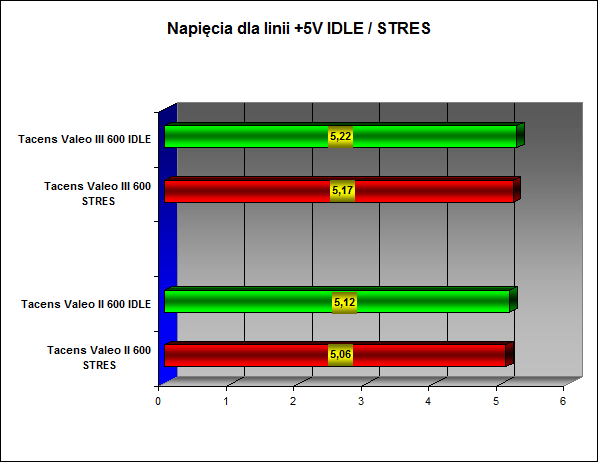

Wykres dla linii + 5V

Wykres dla linii +3.3V

Jak widać z zanotowanych wyników, "trójka" radzi sobie trochę lepiej od Valeo drugiej generacji. Przy dłuższym obciążeniu programami testującymi, wentylator chłodzący wnętrzności zasilaczy zrobił się naprawdę głośny, a od radiatora zakańczającego ciepłowód HeatPipe, lepiej trzymać ręce z daleka...
