Tagan 430W U15 Easy-Con

Strona 2 - Już Mnie widać ...

Obudowa Tagana jest kruczo-czarna. Należy jednak uważać przy jego montażu w komputerze, gdyż lakier podatny jest na zadrapania. Z góry widać wentylator 120 x 120mm, zabezpieczony niklowanym "grilem" z logo firmy. Ładnie to wygląda ... jednak pamiętać należy, że tą cześć w obudowie będziemy mieli skierowaną w dół, a więc nie widoczną nawet przy obudowie z oknem czy przejrzystego plexiglasu.

Tył Tagana 430W U15 to właściwie sama "siatka" powstała z wyciętych otworów w blaszanej osłonie. Zapewnia to doskonałe wietrzenie obudowy.

Z boku (od strony wnętrza obudowy) znajdziemy tylko małe "nacięcia" wentylacyjne ...

W zasadzie poza gniazdem kabla zasilającego, włącznika I/0 i przełącznika pracy w trybie jednej lub dwóch linii +12V, nic nie zakłóca harmonii "plastra miodu" (kształt otworów wentylacyjnych).
Ponieważ zasilacz jest na gwarancji, nie mogę zerwać plomby, by pokazać "wnętrzności". Mogę tylko powiedzieć, że w środku jest cała masa elektroniki i sporych rozmiarów radiatory, ułożone tuż pod wentylatorem. Ich specyficzna budowa i bogate ożebrowanie zapewnia sporą powierzchnię do wymiany termicznej.
Z przodu zasilacza zastaniemy tylko kable zasilania płyty. Są to :
- łącze 24 pin z możliwością odpięcia 4 pin do pracy z płytami starszego standardu
- zasilanie dodatkowe P4 (+12V) (niebieskie)
- zasilanie 8 pin do płyt serwerowych (niebieskie)
- przewód uziemiający obudowę

W obudowie, zaraz przy wychodzących przewodach znajdują się gniazda do podpinania kabli z końcówkami Molex/FLOP, Molex - HDD/VGA, dodatkowy przewód 4 pin +12V (niebieskie), który możemy łączyć z tym zamontowanym na stałe (otrzymujemy drugie łącze 8 pin do płyt serwerowych) oraz PCIexpres (niebieskie) ...

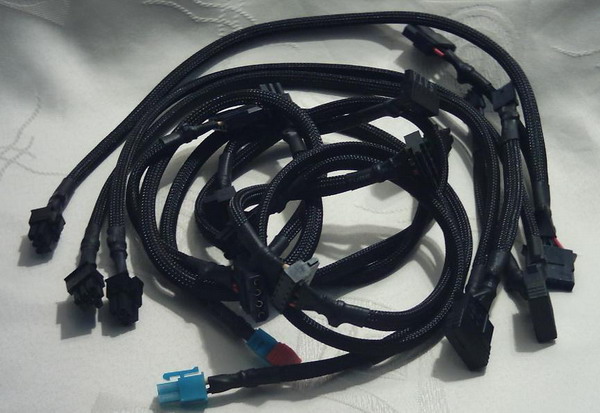

W wyposażeniu dostaniemy kable i dodatki :
- kabel zasilający (ekranowany z filtrem)
- 2 x PCIexpres, ekranowane (oplot) VGA 6 pin z filtrem
- 2 x Molex (ekranowane z filtrem do zasilania HDD i VGA)
- 2 x Serial ATA (po dwa łącza na kablu)
- 2 x Molex + końcówka FDD (Flopy)
- 1 x dodatkowy kabel 4 pin +12V
- 2 x opaska samozaciskowa
- 5 x opaski "rzepy" (do wiązania kabli)
- komplet zaślepek na nieużywane końcówki Molex i pin
- komplet wkrętów montażowych zasilacza (w obudowie)
- instrukcja obsługi
