Radeon HD 6970 i 6950 - nowy high end AMD

Strona 1 - Wstęp

Wstęp

Od wydania pierwszych kart AMD z obsługą DirectX 11 minął już ponad rok. Firma postanowiła więc odświeżyć ofertę o nowe modele. W październiku dostaliśmy serię kart Radeon HD 6800 dla rynku mainstream, teraz przyszedł czas na karty dla rynku high-end czyli modele Radeon HD 6970 i Radeon HD 6950. Układ graficzny Cayman, na bazie którego powstały debiutujące kart wywołał już sporo emocji zarówno pozytywnych wywołanych informacjami o zmianie architektury procesorów strumieniowych jak i negatywnych spowodowanych wieściami o bardzo wysokim poborze prądu. Nadszedł wreszcie czas gdy wszystkie plotki i przecieki zostają ostatecznie zweryfikowane. Zobaczmy więc jak zbudowany jest Cayman i co zaoferują nam nowe Radeony.

Cayman

Układ Cayman różni się dość znacznie zarówno od układów poprzedniej generacji takich jak Cypress, jak i od układów Barts. Przede wszystkim mamy zmianę architektury dla procesorów strumieniowych z pięciowątkowej VLIW5, która pamięta jeszcze czasy Radeona HD 2900 na czterowątkową VLIW4. Pojawiły się też dwa silniki graficzne odpowiedzialne za operacje geometryczne, w tym za teselację, do tej pory zawsze był to jeden silnik. Mamy też dwa procesory UTDP odpowiedzialne za podział zadań dla procesorów strumieniowych, tak jak w układzie Barts, natomiast we wcześniejszych GPU był tylko jeden.
Przejście na VLIW4 będzie wymagało sporo pracy od ekipy zajmującej się sterownikami gdyż zmiana ta jest bardzo istotna dla wydajności całego układu.

Schemat układu Cayman

Cayman w liczbach:
- 2,64 miliarda tranzystorów, powierzchnia układu 389mm², technologia 40nm
- 24 bloki obliczeniowe SIMD (po 64 SP i 4 TMU na blok)
- 1536 procesorów strumieniowych VLIW4
- 96 jednostek teksturujących
- 32 jednostki ROP (128 Z-Stencil)
- 256 bitowy kontroler pamięci GDDR5
- wydajność 2.7 TFlops dla pojedynczej precyzji i 675 GFlops dla podwójnej precyzji
Na bazie układu powstały na razie dwie karty graficzne, Radeon HD 6970 i Radeon HD 6950. W planach jest też trzecia karta składającą się z dwóch układów Cayman - Radeon HD 6990.

Radeon HD 6970

Radeon HD 6970 wykorzystuje pełną moc układu Cayman. Standardowe taktowania to 880MHz dla rdzenia oraz 1375MHz (DDR 5500) dla 2GB pamięci GDDR5. Karta w spoczynku pobiera 20W natomiast pod obciążeniem do 190W w grach oraz maksymalnie jest zdolna pobrać 250W gdy jej na to pozwolimy. Szczegóły w dalszej części recenzji.

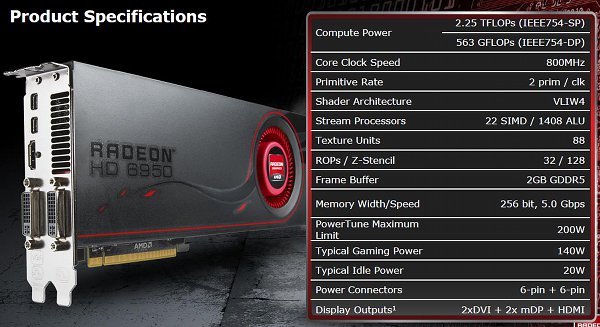

Radeon HD 6950

Radeon HD 6950 wykorzystuje układ Cayman w którym zablokowano dwa bloki SIMD, a więc w konsekwencji ma 1408 SP i 80 TMU. Taktowanie standardowe dla tej karty to 800MHz dla rdzenia i 1250MHz (DDR 5000) dla 2GB pamięci GDDR5. Karta w spoczynku pobiera 20W, w grach 140W natomiast maksymalnie jest zdolna pobrać 200W.

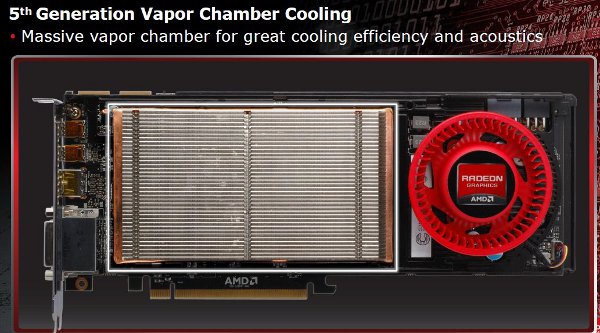

Referencyjny układ chłodzenia został wyposażony w komorę parową Vapor.

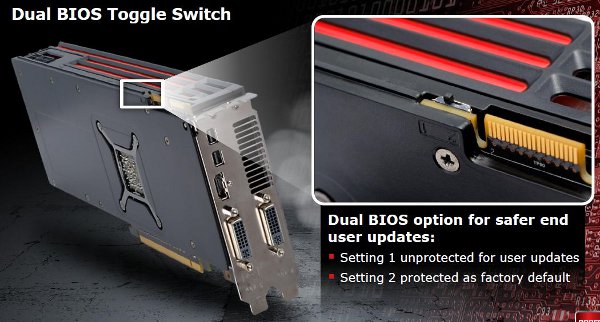

Jest też podwójny BIOS, ten zapasowy jest chroniony przed zapisem.
