Seasonic - 520W FanLess Platinum

Strona 2 - Wygląd 2

Modularne okablowanie Seasonic Fanless Platinum jest kompletne, czyli główna wiązka zasilania płyty głównej i procesora (8-pin), jest również dopinana, co może ułatwić ich ułożenie w komputerze. System połączeń kabli podzielono na poszczególne sekcje, które odpowiednio oznakowano i podzielono na systemy wtyczek o 6 i 8-pinach. Sposób działania opatentowanego układu połączeń z elektroniką zasilacza, pokazuje poniższy schemat.





W komplecie okablowania otrzymamy:
Rozplanowanie wiązek zasilających:
- ATX12V 24-pin (20+4) [61cm]
- EPS12V 8-pin / ATX12V 4-pin [65cm]
- PEG 8-pin / PCI-E 6-pin [60cm]
- PEG 8-pin / PCI-E 6-pin [60cm]
- Molex 4-pin [40cm] - Molex 4-pin [52cm] - Molex 4-pin [64cm] - Molex 4-pin [76cm]
- Molex 4-pin [30cm] - Molex 4-pin [42cm]
- Serial-ATA [40cm] - Serial-ATA [52cm] - Serial-ATA [64cm]
- Serial-ATA [30cm] - Serial-ATA [42cm]

Ilość poszczególnych wtyczek:
- 1 x ATX12V 24-pin (20+4)
- 1 x EPS12V 8-pin / ATX12V 4-pin
- 2 x PCI-E 6-pin
- 6 x Molex 4-pin
- 5 x Serial-ATA
- 2 x Floppy 4-pin

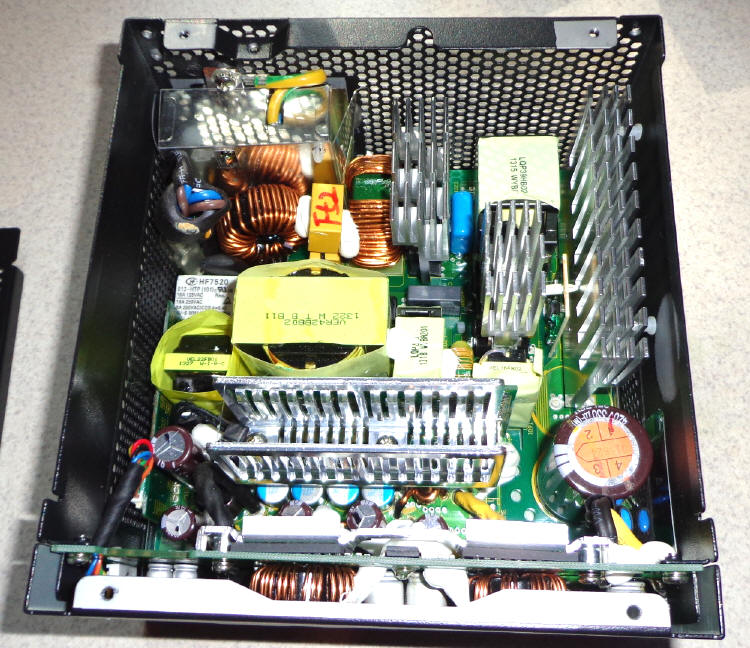

Przez ażurową pokrywę możemy zobaczyć wnętrze naszego pasywnego zasilacza. W takiej konstrukcji spodziewałbym się sporej liczby, rozłożystych radiatorów o dużej powierzchni oddawania ciepła. Tymczasem Seasonic wyposażono w cztery różnej wielkości "grzebienie", ale nie są one zbyt okazałe. Najwyraźniej jednak inżynierowie obliczyli, że to z nawiązką wystarczy do poradzenia sobie nawet ze znacznym apetytem na prąd.




Poza gorącą sekcją zasilania (linia +12V może oddać nawet 43A natężenia prądu), otrzymamy też całkiem sporo systemów zabezpieczeń:

- OPP (Over Power Protection) - zabezpieczenie przeciw przeciążeniowe
- OVP (Over Voltage Protection) - zabezpieczenie nadnapięciowe
- UVP (Under Voltage Protection) - zabezpieczenie przed zbyt niskim napięciem
- SCP (Short Circuit Protection) - zabezpieczenie przeciwzwarciowe
- OCP (Over Current Protection) - zabezpieczenie nad-prądowe
- OTP (Over Temperature Protection) - zabezpieczenie termiczne



Przed podłączeniem zasilacza do prądu i poddaniem go testom obciążeniowym, warto się zastosować do zaleceń producenta i umieścić go w dolnej części obudowy. Od tyłu wyglądać on będzie na zupełnie normalne PSU.

W środku Fanless Platinum wygląda, jak mały grill i chyba coś w tym jest. Obudowa Cooler Master, która brała udział w sesji zdjęciowej, ma na swoim spodzie miejsca na wentylatory, więc jest doskonała do współpracy z pasywnym zasilaczem. Jego nagrzewające się podzespoły wymuszą samoczynny ruch powietrza, które zaciągane przez dziurkowane powierzchnie obudowy odbierać będzie ciepło z radiatorów i wędrując do góry, spowoduje zwiększony ruch koło chipsetu płyty, karty graficznej, coolera procesora oraz modułów pamięci. To mimo podwyższonej temperatury wypływającej z PSU, rekompensuje ogólnie wyższą temperaturę w komputerze, wystarczy zapewnić mu tylko dopływ świeżego powietrza (nie utykać go gdzieś we wnękach biurek itp).


Na początek podłączyłem pasywnego Seasonic'a do małego urządzenia pomiarowego firmy Antec, stanowiący mini-stół obciążający w pewnym stopniu poszczególne linie zasilacza. W zasadzie bardziej on służy do sprawdzenia, czy zasiłka w ogóle działa albo do odpalenia go bez konieczności podłączania do płyty głównej, ale niejednokrotnie pokazał on tendencje napięć zgodne z późniejszymi pomiarami multimetrem. Antec bez obciążenia pokazywał napięcie swobodnie mieszczące się w normach, choć nieco odmienne od wskazań uniwersalnego miernika, np. umieszczonego w gnieździe Molex.



Moja konfiguracja potrafi zassać czasami nawet trochę powyżej 400W, więc Seasonic z powodzeniem powinien wystarczyć do jej obsługi, a nawet trzeba będzie dodać kilka "pożeraczy" prądu, by zbliżyć się do nominalnej mocy maksymalnej zasilacza. Pobieraną moc mierzono miernikiem gniazdkowym Kemot URZ1213 (max 3000W).


Platforma Testowa:
- płyta główna - Gigabyte GA-Z77X-UD3H
- procesor - Intel Core i5 3570K @ 4.2 GHz
- pamięci – 8 GB Kingston Predator DDR3 1866 MHz 1.65V
- karta graficzna – Gigabyte R9 280X WindForce 3X (1000 - 1100 GPU / 6.0 GHz Memory)
- dyski HDD – systemowy: OCZ Revo 80GB SSD PCIe, magazyny: Seagate Barracuda 7.200 11 - 320 GB / Seagate Barracuda 7.200 12 - 500 GB
- karta dźwiękowa Asus Xonar D1
- panel multimedialny Antec Veris Premier
- sześć wentylatorów w obudowie (3 x 230mm / 1 x 140mm / 2 x 120mm)

Norma ATX 2.3
3.3V +/- 5% 3.14V - 3.46V
5V +/- 5% 4.75V - 5.25V
12V +/- 5% 11.40V - 12.60V
