Zasilacze Zeus 750 / 850W

Strona 4 - Testy

Na samym początku testów zadałem sobie pytanie, czym obciążyć zasilacze o tak sporej mocy. Nikt ze znajomych nie ma podobnej do mojej karty graficznej, by ustawić sprzęt w trybie pracy SLI. Udało mi się załatwić trzy dodatkowe dyski twarde SATA (testowa platforma Asusa ma tylko jeden port EIDE zajęty przez napędy optyczne DVD). Szkoda, że nie dysponowałem tym urządzeniem podczas testów Radeona X1900 XTX z chłodzeniem wodnym, z którym mój Tagan 430W miał już drobne kłopoty. Ideałem byłoby zestawienie dwóch takich kart w CrossFire (oczywiście nie na mojej płycie), ale o tym można tylko pomarzyć.

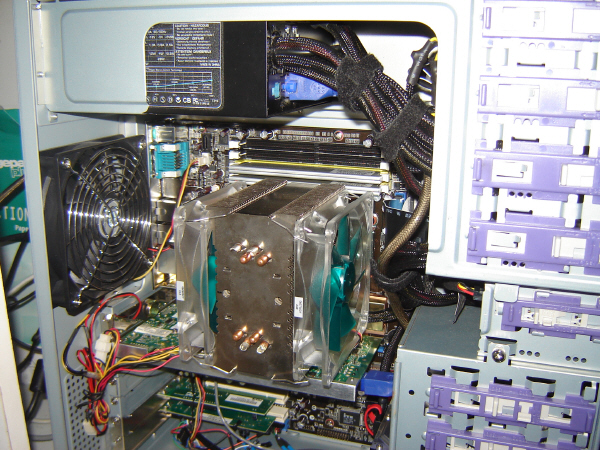

Konfiguracja testowa :

Procesor – AMD Athlon 64 3800+ (podkręcony do testów 12 x 220 = 2640 MHz)
Płyta główna – Asus M2N32 DeLuxe Wireles Edition

Pamięci – 2 x GEIL 667 MHz / CL 4/4/4/12 / 1.8V(przetaktowane na 800 MHz / CL 5/5/5/15 przy 1.9V)
Karta graficzna – XFX GeForce 7800GT (fabrycznie podniesione taktowanie na 550 / 1050 MHz)
Cooler – Coolink U8-1600-120 (dwa wentylatory 120 x 120 mm)
4 dyski twarde – SATA – 250 / 120 / 80 / 80 GB
2 x wewnętrna karta sieciowa PCI (wewnętrzna sieć NET – choć na płycie są dwie, ale trzymane w zapasie)
2 x napęd DVD – DVD-rom i nagrywarka DVD
Stacja Flop
2 x wentylatory 120 x 120 mm w obudowie

Niby to niezbyt wymagający zestaw średniej klasy, ale Tagan 430W potrafi się mocno zgrzać przy partyjce F.E.A.R. czy Ghost Recon 2 (nawet, gdy nie jest podkręcony procesor, bo pamięci „jadą” ostatnio non stop na 800 MHz).
Wyliczona średnia pobierana moc dla tak obciążonego komputera wynosi zaledwie około 400W (Internetowy kalkulator mocy), a więc niewiele więcej niż połowa maksymalnej mocy znamionowej. No ale nie ma rady ... zobaczmy jak się zachowa tak obciążony zasilacz ze sporą rezerwą na przyszłość.
Komputer obciążałem programem 3D Mark 2006 w rozdzielczości 1280 x 1024, by zmusić pamięci karty graficznej do wytężonej pracy (co oznacza zwiększony apetyt na prąd).
Test bez obciążenia przeprowadzony był po godzinnym wygrzewaniu zasilacza. Komputer pracował wtedy na „biegu jałowym” w gotowości do pracy (antywirus, rezydent SpyBot, SpeedFan do kontroli temperatury).
Pomiar napięć dla poszczególnych linii wykonałem cyfrowym miernikiem na łączu zasilającym płytę główną (24 pin) i końcówkach Molex.
Choć Tagan 430W jest przedstawicielem niższej klasy (średniej) zasilaczy, podam jego pomiary dla porównania. Nie mogę użyć w zestawieniu poprzednio testowanych produktów Akasy (600 i 650W), ponieważ były one robione na innej (słabszej) konfiguracji.
Wykresy celowo rozpocząłem od wartości 1V, bo od zera nie były widoczne prawie żadne różnice.
Dla przypomnienia :

Norma ATX 2.2

3.3V +/- 5% 3.14V - 3.46V
5V +/- 5% 4.75V - 5.25V
12V +/- 5% 11.40V - 12.60V

Pierwszy pomiar +3.3V podczas leniwego mielenia wentylatorami i w trakcie batalistycznej sceny walki w 3D Marku 2006. Drobne wahania w odczycie – przyjmuję najniższą podaną na wyświetlaczu miernika wartość....

W SilverStonach spadki tej linii są niemal niezauważalne. Tagan w tej linii trzyma napięcia wzorowo.

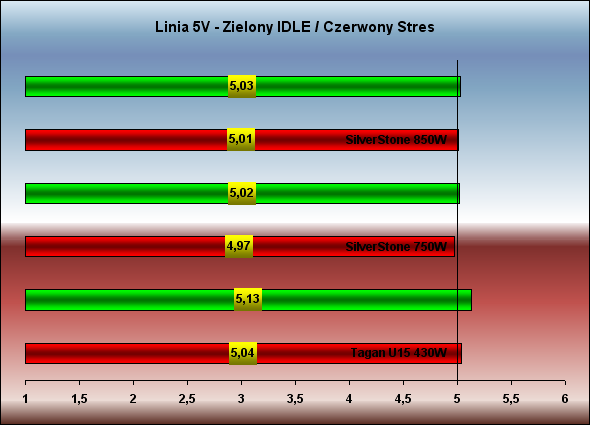

Przejdźmy do +5V ...

Tagan zawsze zawyżał linię +5V i +12V ale w granicach normy ATX. Oba Zeusy nadal stabilne jak skała. Lekko podkręcony procesor, pamięci i większa liczba dysków nie są w stanie poruszyć zbytnio cyferkami na wyświetlaczu miernika.

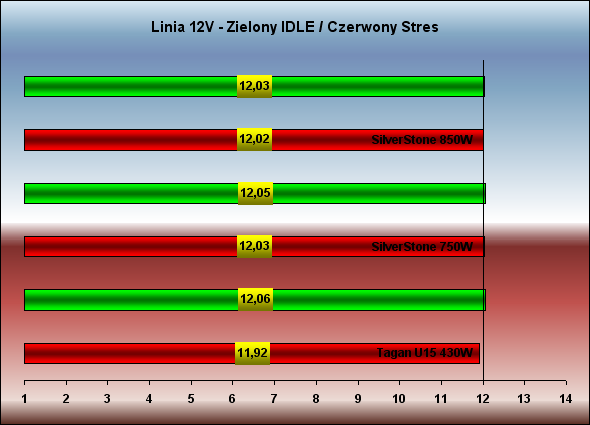

Ostatnia linia ... +12V

Olbrzymia wydajność amperowa Zeusów wydaje się śmiać z mojego komputera ... z czym do ludzi, facet ...
Tagan utrzymuje napięcia wzorowo, choć ich spadki są bardziej widoczne niż u Zeusa 750W ... nic dziwnego, w końcu słabszy zasilacz pracuje przy około 80% swojej mocy znamionowej, gdy SilverStone zaledwie się rozkręca przy obciążeniu w granicach 55% i około 50 % oddawanej mocy w przypadku 850-ki. Mimo tego, nagrzewa się dość mocno ...
Linia +12V Zeusa 850W pozostawała w zasadzie niewzruszona. Niemal cały czas wskazywała pomiar 12.03V, tylko sporadycznie spadając do 12.02V. Podczas obciążenia wzmagał się jedynie dźwięk ... ale o tym już w podsumowaniu.
