AMD w natarciu czyli 3x AMD 790

Strona 7 - BIOS/OC MSI K9A2 CF

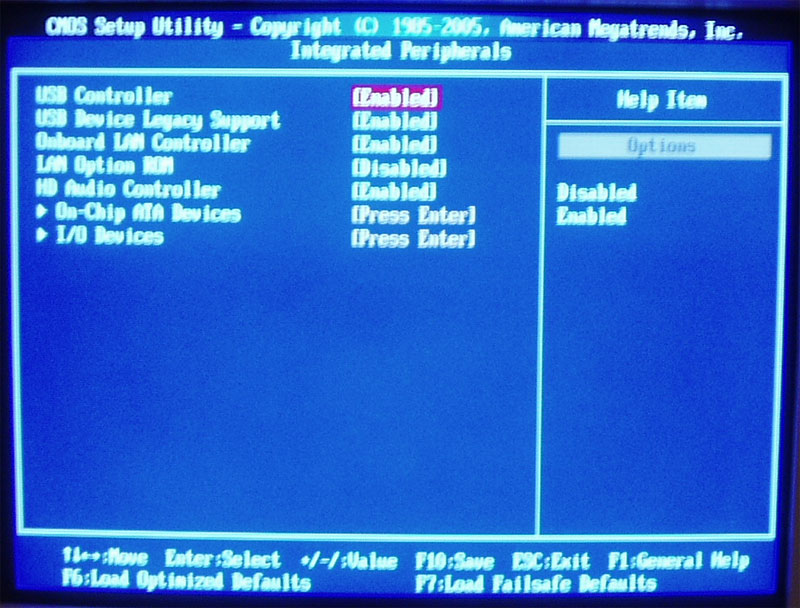

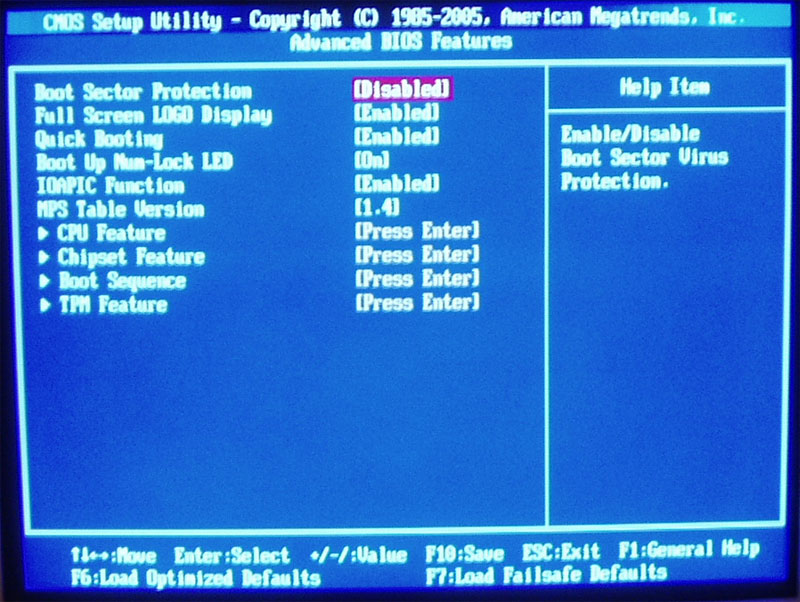

MSI K9A2 CF podobnie jak dwie pozostałe płyty wykorzystuje BIOS AMI. Pomimo, iż to konstrukcja z innej półki cenowej, wykorzystująca uboższą wersję chipsetu, została wyposażona w pokaźną ilość funkcji. W przypadku OC zakresy zmiany napięć nie są tu tak duże jak u poprzedników. Płyta nie ma się jednak czego wstydzić (mapa funkcji poniżej).


Kliknij, aby powiększyć

Mapa funkcji OC

Zakładka: Cell menu

D.O.T. Control

• - 1%, 3%, 5%, 7%, 10%, 15%

HT Ratio

• - Od 4x do 13x - krok 1x

Adjust CPU FSB Frequency

• - Od 200 do 600MHz - krok 1MHz

Adjust CPU FSB ratio

• - Od 4x do 13MHz - krok 1x

FSB/Memory Ratio

• - 1:1, 1:1,33, 1:1,66, 1:2

CPU Voltage

• - Od 1,334V do 1,607V

Memory Voltage

• - Od 1,8V do 2,9V

NB Voltage

• - Od 1,15V do 1,4V

Hypertransport Voltage

• - Od 1,25V do 1,5V

Podkręcanie

Procedura testowa identyczna jak w pozostałych przypadkach.

Kliknij, aby powiększyć

Trzeba przyznać, że konstrukcja MSI „kręci się” bardzo dobrze. Pobijając chociażby Asusa (o odpowiednio 26MHz i 6MHz). Przejdźmy jednak do konkretów. W teście bez podnoszenia napięć płyta pracowała z częstotliwością HTT 328MHz. Po podniesieniu napięć udało się wycisnąć z niej 366MHz. Jak już wspomniałem podczas prezentacji, dwa radiatory nie są w stanie na dłuższą metę zapewnić optymalną temperaturę pracy układów. Dlatego też warto zainwestować w dodatkowy wentylator przewietrzający żebra systemu chłodzenia. W innym wypadku nasza zabawa z OC może się szybko źle skończyć (szczególnie jeśli przeholujemy z napięciami).
