M2 Crosshair BIOS

---

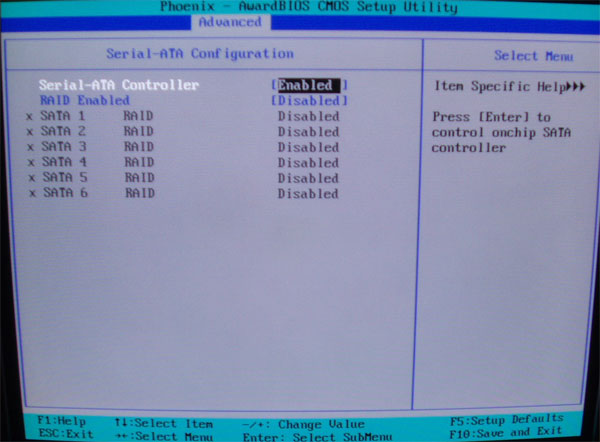

Na laminacie M2 Crosshair zainstalowano kość zawierającą BIOS Phoenix-Award. Charakteryzuje się on niezwykle rozbudowanymi możliwościami ustawień napięć, mnożników HT oraz częstotliwości HTT. Ponadto obsługuje on technologię EPP, ułatwiając podkręcanie. Na uwagę zasługuje także możliwość zapisywania profili OC oraz zintegrowana z BIOS aplikacja EzFlash, pozwalająca w łatwy sposób zaktualizować system płyty. Poniżej zdjęcia ekranu zakładek oraz mapa najważniejszych funkcji OC.

Kliknij, aby powiększyć.

Mapa najważniejszych funkcji OC


Zakładka: Overclocking

CPU frequency

• Od 200MHz do 650MHz

CPU multipler

• Od 5x w górę (zależne od maksymalnego mnożnika procesora)

Memory clock frequency

• Od DDR2 400MHz do DDR2 800MHz

PCIE x16 1&2 clock

• Do 200MHz w górę - krok 1MHz

CPU<->NB HT speed

• Od 1x do 5x

NB to SB HT frequency

• Od 200MHz do 400MHz - krok 1MHz

NB->SB HT speed

• Od 1x do 5x

SB->NB HT speed

• Od 1x do 5x

NB->SB HT width

• 4 4, 8 8, 16 16

Zakładka: Over Voltage

CPU voltage range

• Od 0.85V do 1.65V, zakres co 0,1V plus podzakres dla każdego przedziału

DDR2 voltage control

• Od 1,85V do 3,425V - krok 0.025V

HT link voltage

• Do 1,575V - krok 0,025V

NB core voltage

• Do 1,575V - krok 0,025V

SB core voltage

• Do 1,875V - krok 0,025V
