Ecs AMD690GM-M2 i Foxconn A690GM2MA czyli 2xAMD690G

Strona 4 - BIOS - Foxconn A690GM2MA

BIOS - Foxconn A690GM2MA

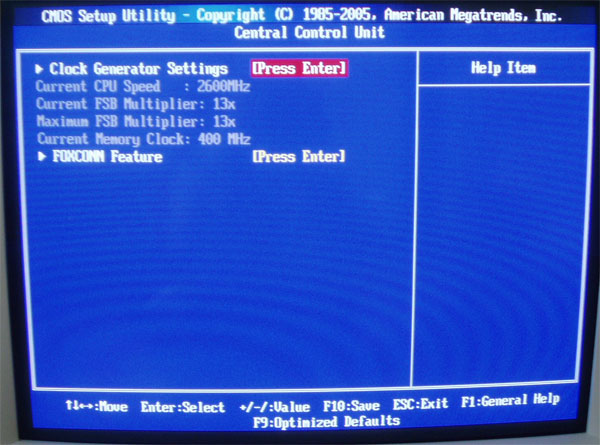

Na płycie Foxconn A690GM2MA umieszczono kość z zainstalowanym systemem BIOS - AMI. Jest on stosunkowo prosty w obsłudze i dobrze rozplanowany. Znajdziemy w nim wszystkie najczęściej używane zakładki konfiguracyjne. Nie będę się rozpisywał na jego temat. Zrzuty z ekranu możecie obejrzeć poniżej.


Kliknij, aby powiększyć.




Mapa najważniejszych funkcji OC


Zakładka: Foxconn Feature

    Dimm Voltage Control
    • Od +50mV do +600mV - krok 50mV

    NB Voltage Control
    • Od +50mV do +600mV - krok 50mV



Zakładka: Clock Generator Settings

    CPU/HTT Reference Colck (MHz)
    • Do 400MHz - krok 1MHz

    PCI Graphics Clock (MHz)
    • Do 200MHz - krok 1MHz




Niestety, pomimo tego że BIOS posiada kilka narzędzi OC, nie działają one prawidłowo. Właściwie to nie działają one w ogóle. Płyta po "podbiciu" szyny HTT nie uruchamia się albo najzwyczajniej w świecie nie reaguje na jakąkolwiek zmianę. Prawdopodobnie jest to spowodowane świeżym, jeszcze niedopracowanym systemem BIOS. Miejmy nadzieje, że w kolejnych jego wersjach problem zostanie wyeliminowany. Choć nawet po usunięciu usterki nie można liczyć na wiele - nie znajdziemy tutaj podstawowych opcji jak dzielnik procesora, szyny HT czy możliwości podbicia napięcia rdzenia procesora.
