Wyścig zbrojeń - czyli kto dysponuje lepszą techniką

Instalacja

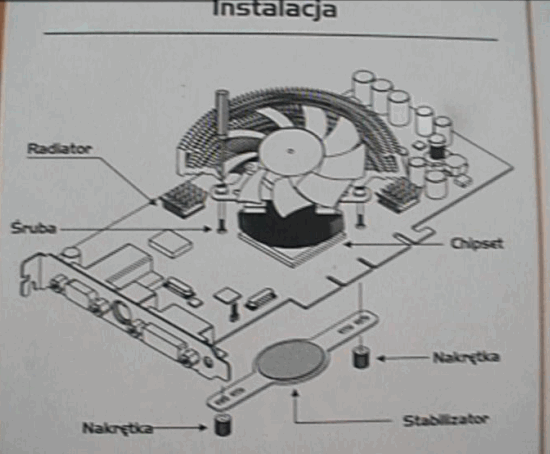

O ile montaż coolerów Zalmana przebiegał bezproblemowo (opisywany już u nas), bo śruby są łączone i nie sposób sobie nie poradzić, to z Pentagramami nie było już tak różowo. Chcąc postępować zgodnie z instrukcją, nie zdołałem założyć radiatora.

By tego dokonać tak jak jest opisane, trzeba by mieć minimum 4-6 rąk. Jedna trzyma radiator, druga kartę, a reszta męczy się od spodu ze stabilizatorem i dokręcaniem śrubek. Piszący tą instrukcję widocznie jest tylko teoretykiem i to bez rozwiniętej wyobraźni. Montując chłodzenie zgodnie z instrukcją narażamy kartę na uszkodzenie GPU, zwlaszcza jeśli jak w przypadku 6600GT nie ma ona zabezpieczającego układ shima.
Przyszedł mi do głowy tylko jeden sposoby by zamontować poprawnie cooler: zamontować śrubki odwrotnie niż na obrazku. Czyli włożyć śruby w stabilizator, zamontować od spodu, nałożyć Pentagrama i dokręcić radiator nakrętkami - czyli dokładne odwrócenie oryginalnego montażu. Karta spoczywa wtedy spokojnie na podłożu i można zająć się nakładaniem radiatora. Mi udało sie w ten sposób, jeśli jednak rozstaw otworów na PCB jest węższy, ten sposób juz nie przejdzie - łopatki wentylatora będą zaczepiać o nakrętki.
Takie zabiegi by zamontowac chłodzenie, to pierwsza poważna i prawdopodobnie największa wada Pentagramów (choć gdy się już znajdzie sposób, to gładko to idzie, ale kołysanie przy montażu pozostaje).

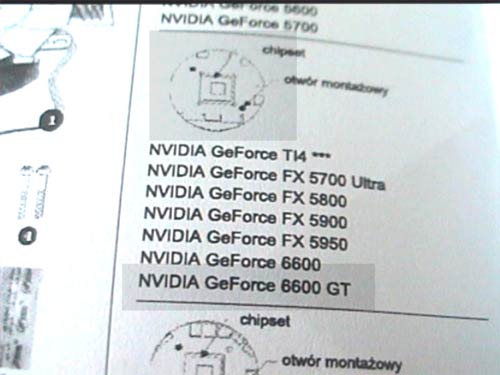

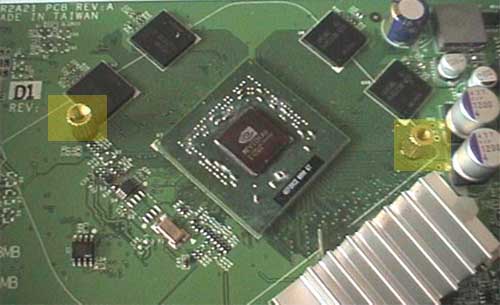

Jak widać załozeniem było , że wszystkie karty posiadają shima, a krawędzie GPU są równoległe do krawędzi karty.

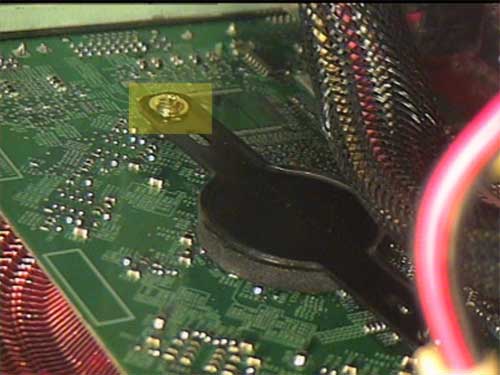

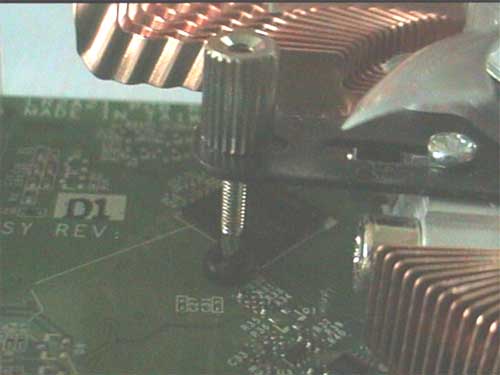

Na zdjęciu poniżej w zaznaczonym miejscu wg instrukcji powinna być nakrętka.

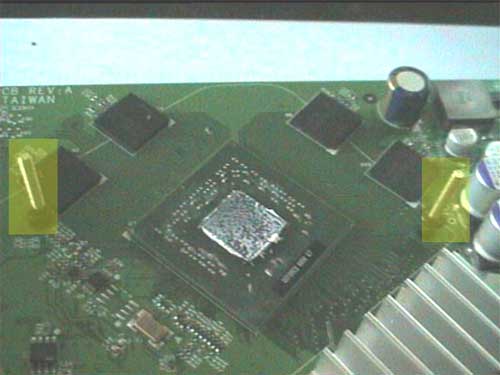

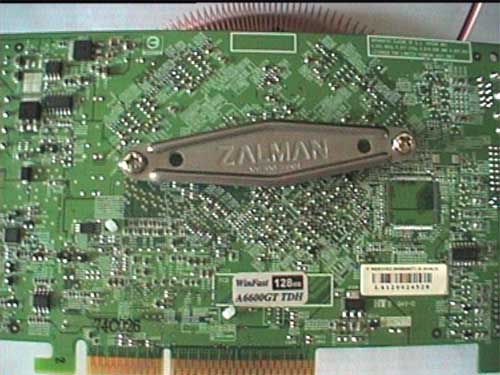

Zalman dzięki łączonym elementom pozwala na bezproblemowy montaż. Pod spodem widzicie górne fragmenty mocowania, teraz wystarczy tylko przesmarować pastą GPU, założyć i dokręcić radiator.

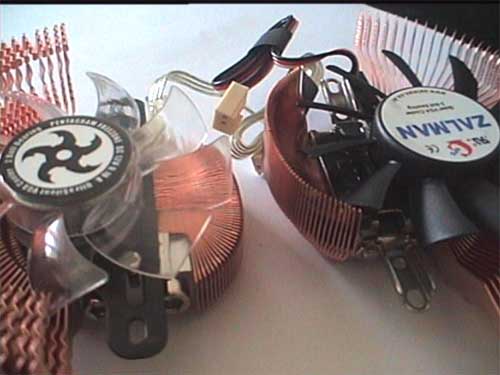

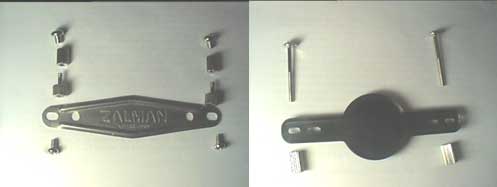

Porównanie elementów mocujących - nie wymaga komentarza

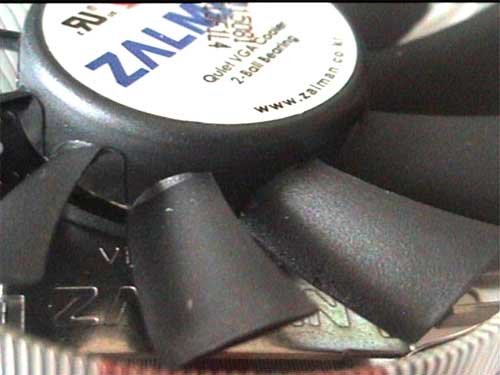

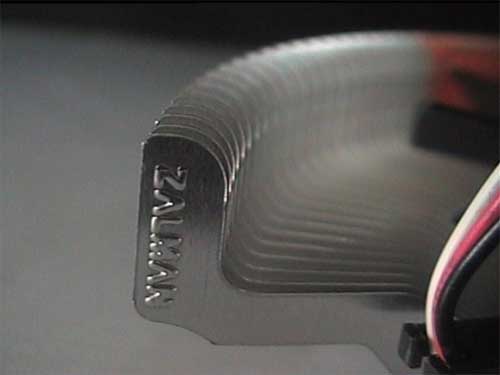

Dbałość o szczegóły u Zalmana
Logo jest widoczne wszędzie. Niby nic takiego, ale podkreśla jakość wykonania

Różnice w budowie

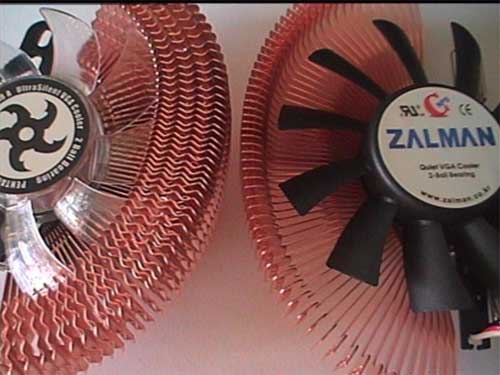

Oba radiatory są zbliżone do siebie pod względem wielkości

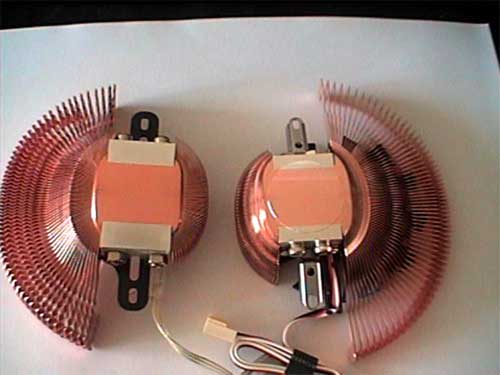

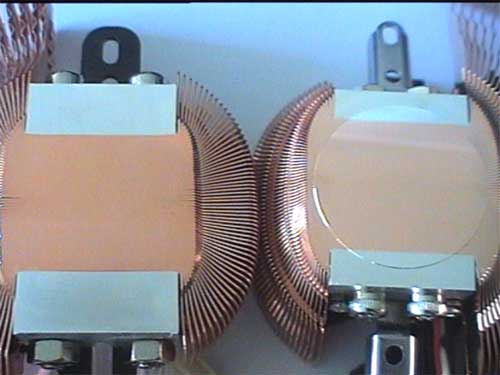

Podstawa zdecydowanie lepiej jest wyszlifowana u Zalmana. Pentagram po raz kolejny (ten problem wystąpował już w większości coolerów na procesory) nie popisał się na tym polu.

Listki u Pentagrama są pofalowane i wyższe, Zalman z kolei postawił na ich grubość, a raczej jej brak. Finy są cieńsze, występują również z "tyłu" radiatora.

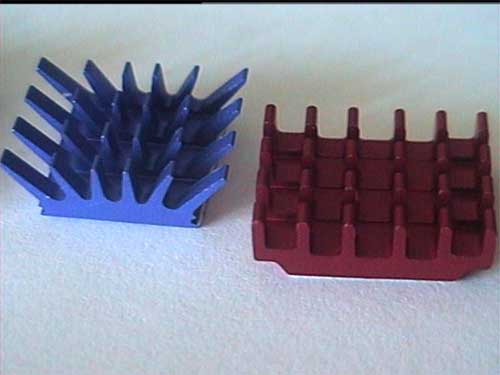

Radiatiory na pamięci mają podobną wielkość. Model Pentagrama jest szerszy u podstawy, Zalmana zaś jest rozgałęziony. Niestety nie dane mi było sprawdzić jak się sprawują na pamięciach, gdyż nie mieściły się one pod radiatorem.
