SLI - wydajność jutra już dziś czy chwyt marketingowy ?

Strona 2 - Potencjał i zasilanie SLI

Potencjał SLI

Teoretycznie, wydajność kart w SLI ulega podwojeniu. W praktyce jest wiele czynników wpływających na wydajność takiej konfiguracji. Najważniejszym jest procesor, który już dawno stał się wąskim gardłem przy aktualnych potworach graficznych.
W niższych rozdzielczościach, gdzie różnice pomiędzy najnowszymi, 16-to potokowymi kartami się zacierają, dodanie kolejnych 16-tu nie poprawi wydajności. Może nawet ją obniżyć z tego względu, że procesor zużywa część swojej mocy na obliczenia mające na celu ustalenie rozłożenia obciążenia pomiędzy kartami.

Zasilanie kart SLI
Zasilacz powinien posiadać 6-cio pinową wtyczkę PCI-Express.

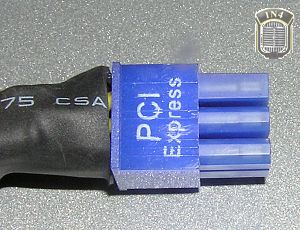

Wtyczka PCI-Express

Druga karta podłączana jest przez przejściówkę i wymaga wpięcia aż dwóch molexów.

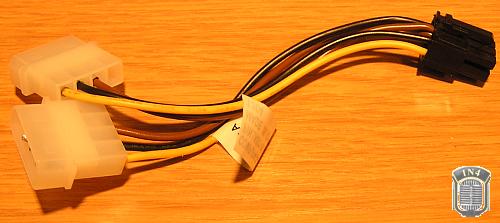

Przejściówka na dwa molexy

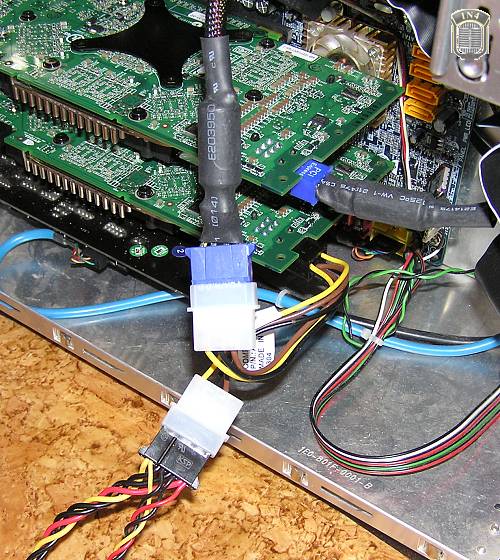

I tu bardzo ważna uwaga. Do każdego złącza z rozgałęziacza powinna być poprowadzona oddzielna linia na której nie będzie wpięte już nic więcej.

Do pierwszego molexa idzie specjalna linia z tylko 1 wtyczką, do drugiego linia standardowa posiadająca 3 wtyczki.

Podłączenie obu wejść z rozgałęziacza do jednej linii powoduje duże zakłócenia elektryczne, które zobaczyć możemy na ekranie monitora. Wymagania co do mocy zasialacza i obciążenia linii 12V są różnie podawane przez różnych producentów. NVIDIA podaje to tak:
- 2xGeForce 6600 GT    - 350W-420W, 12V - 20A
- 2xGeForce 6800       - 420W-480W, 12V - 25A
- 2xGeForce 6800 GT    - 420W-480W, 12V - 25A
- 2xGeForce 6800 Ultra - 500W-550W, 12V - 30A
W przypadku gdy zasilacz będzie niewystarczający na ekranie pojawiać się będą zniekształcenia obrazu 3D i to im w wyższej rozdzielczości tym większe.

W praktyce, bez żadnych problemów, testy przeprowadziłem na zasilaczu Be-quiet! Blackline P5-420W ATX 2.1, który na linii 12V ma 27A.

Budujemy SLI
Na początek potrzebna będzie płyta główna z chipsetem nForce 4 SLI. Na dzień dzisiejszy certyfikaty zgodności dostały:
- Asus A8N SLI, Asus A8N SLI DeLuxe
- Gigabyte K8NXP-SLI
- DFI LanParty NF4 SLI-DR
- MSI K8N Diamond

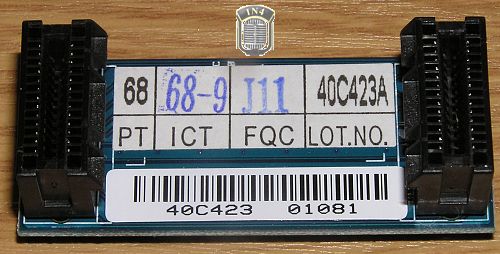

Razem z płytą dostaniemy mostek łączący karty graficzne.

Do tego dwie identyczne karty graficzne:
- GeForce 6600 GT
- GeForce 6800
- GeForce 6800 GT
- GeForce 6800 Ultra

NVIDIA podaje listę sprzętu, który otrzymał certyfikat SLI Ready.

2x6600 GT

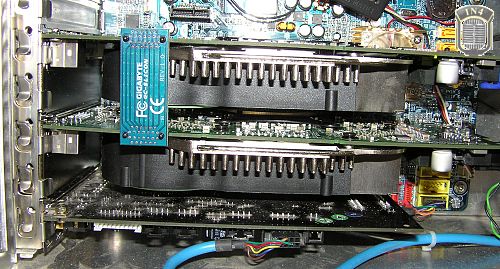

2x6800 Ultra
