Strona 6 - R520

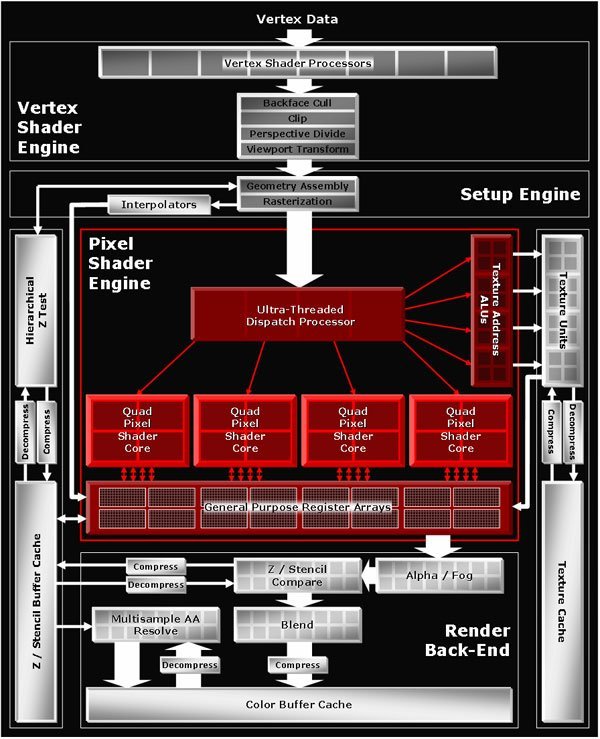

Na R520 przyszło nam czekać dość długo, a to ze względu na całkowicie odmienną architekturę niż poprzednie układy z serii R3xx i R4xx. Oto jak ona wygląd:
Warto zwrócić uwagę na to, że jednostki teksturujące TMU zostały wydzielone z rdzenia PS i działają asynchronicznie, jednak nadal wchodzą w skład całego silnika Pixel Shader. Nad synchronizacją pracy TMU i PS czuwa Ultra Threaded Dispatch Processor.

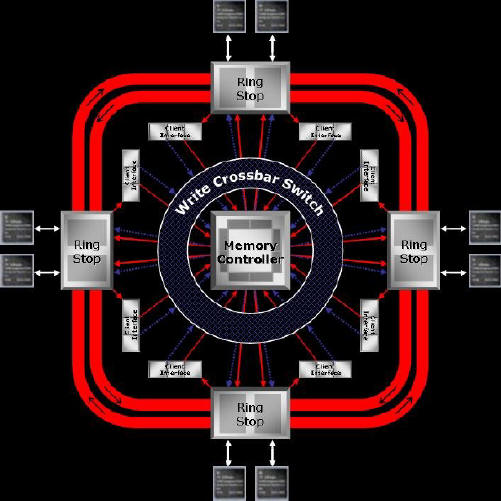

ATI stworzyło też całkowicie nowy kontroler pamięci zwany pierścieniowym:
W punkcie centralnym znajduje się kontroler (arbiter) natomiast dookoła niego umieszczono cztery układy Ring Stop – klienci, którzy zgłaszają żądania do arbitra. Całość połączona jest podwójną 256 bitową magistralą, pracującą z tą samą prędkością lecz w przeciwnym kierunku. Takie podejście ma zapewnić niższe opóźnienia w samym kontrolerze i oczywiście wyższą wydajność. ATI podaje, że takie rozwiązanie jest nawet do ośmiu razy szybsze, jeśli chodzi o losowy dostęp do pamięci niż w układzie R420. Zaletą tego kontrolera jest praca z pamięciami DDR, DDR2, GDDR3, a także jeszcze niedostępnych GDDR4. Taki typ kontrolera będziemy pewnie oglądać w kolejnych kartach ze stajni ATI. Zajmuje on sporo miejsca w chipie, i mimo, że R520 ma o 8 jednostek PS mniej niż G70, to składa się z większej liczby tranzystorów.
Liczba tranzystorów:
321 mln
Technologia wykonania:
0.09µ
Ilość jednostek Vertex Shader:
8
Ilość jednostek Pixel Shader:
16
Ilość jednostek TMU:
16
Ilość jednostek ROP:
16
Kontroler pamięci:
pierścieniowy 2x256 bitowy
Aktualnie dostępne dwa modele oparte o ten układ:
Radeon X1800XT –
625MHz / 1500MHz GDDR3
Radeon X1800XL –
500MHz / 980MHz GDDR3
Producenci trzymają się specyfikacji, a obecne konstrukcje są identyczne z referencyjnymi.
Radeon X1800XT

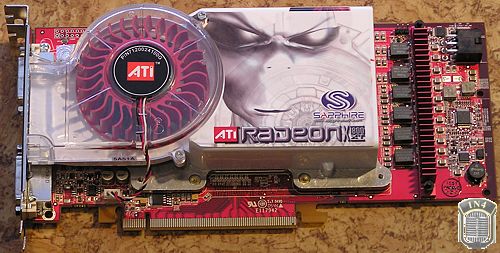

Radeon X1800XT w wykonaniu Sapphira to model referencyjny i zgodny ze specyfikacją. Zamontowane chłodzenie, choć nie jest suszarką, niestety nie należy do cichych:
3/5.
Radeon X1800XL

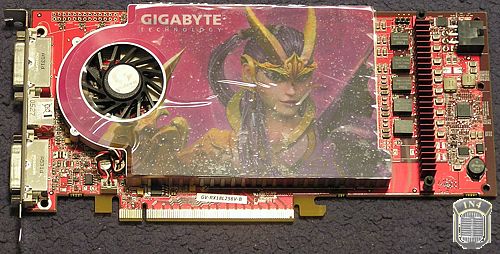

A tak prezentuje się Radeon X1800XL od Gigabyte'a (GV-RX18L256V-B). Karta taktowana według referencyjnych zegarów. Również i tutaj chłodzenie, pod względem głośności, pozostawia wiele do życzenia:
3/5.
